圆筒式空气过滤滤芯精密结构设计

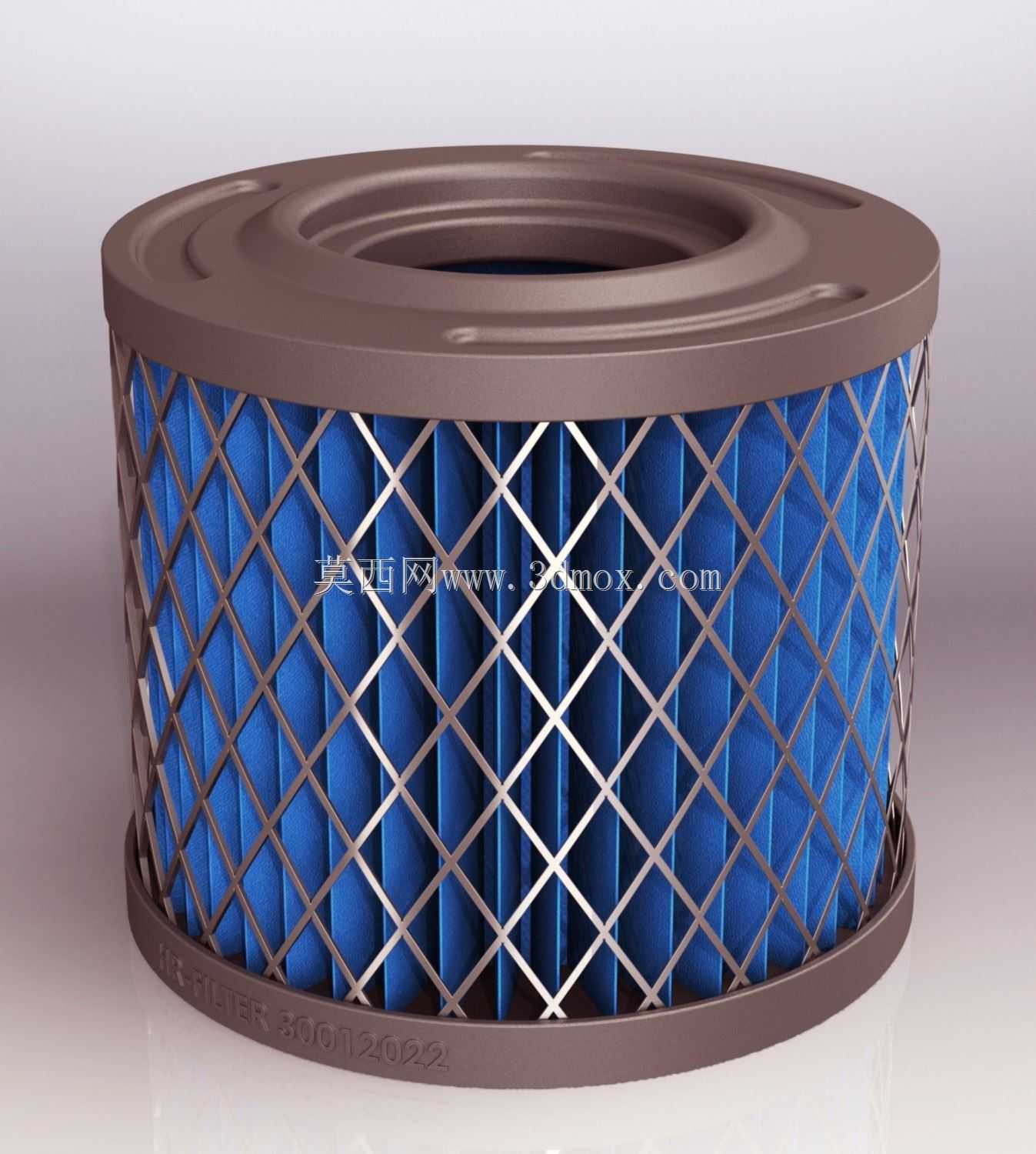

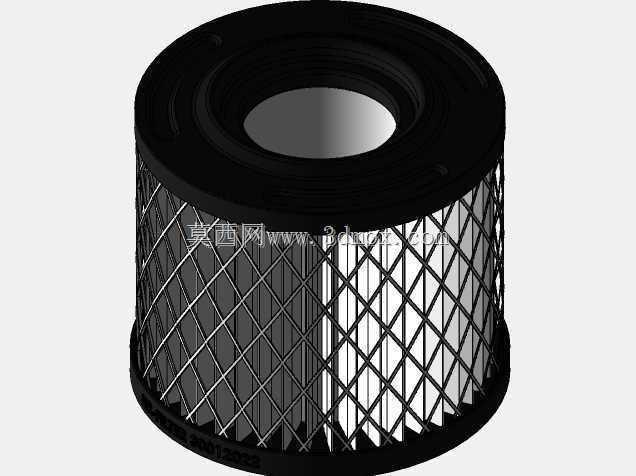

　　这款圆筒形空气过滤滤芯的三维结构，围绕进气净化环节的实际装配与过滤需求展开，整体采用上下硬质端盖夹持中部褶皱滤材的经典布局，外侧包覆菱形金属护网，既还原了量产滤芯的成熟形态，也把现场使用中容易被忽略的受力、密封与维护边界做了清晰表达。

　　从使用场景看，这类滤芯常见于小型空压机进气口、内燃机空滤总成、车间集中供气的前置过滤段，也会用在通风除尘设备的初级净化位置。设备运行时，含尘气流从滤芯外侧穿过滤纸进入内部中空腔，粉尘被截留在褶皱滤材外表面，洁净气流沿中心通道汇入下游管路。褶皱滤材的作用是在有限圆柱空间内大幅展开有效过滤面积，相比同外径同高度的平面滤布，折距均匀的滤纸能把通流面积提升数倍，在保证纳污容量的同时降低进气阻力，避免因吸气负压过大造成主机功耗上升。

　　结构设计上，上下端盖选用硬质成型件，端盖内侧与滤材端部通过注胶或包边实现密封，这一处是滤芯最关键的密封边界：若端盖与滤纸结合面存在缝隙，未经过滤的含尘气体会直接短路进入下游，造成气缸、叶轮等精密部件异常磨损。上端盖中心开出同轴圆形通孔，对应空滤总成的出气接管安装位，端盖端面预留的环形平面用于压紧密封圈，装配时依靠端盖平面与壳体密封面贴合，靠轴向压紧力封堵径向间隙。下端盖为封闭承压结构，承担滤芯轴向支撑，安装后落在壳体定位槽内，限制滤芯径向窜动。

　　外侧菱形扩张护网是结构受力的核心部分，薄钢板冲切拉伸形成的菱形网孔均匀包覆在褶皱滤纸外围，一方面在滤芯承受吸气负压时，为褶皱滤材提供径向支撑，防止滤纸在内外压差作用下被吸瘪、折痕倒伏；另一方面在搬运、拆装更换过程中，避免滤材被磕碰破损。护网网格走向沿圆周连续分布，网格交点贴合滤纸折峰，既不会大面积遮挡滤材通流截面，又能把外部气流均匀导流至整个滤材表面，避免局部区域风速过高造成粉尘穿透。

　　建模过程中需要重点控制几处尺寸配合关系：滤芯整体外径必须小于壳体内腔直径，同时保留合理的周边间隙，既方便滤芯装入抽出，又要避免间隙过大导致滤芯在气流脉动下晃动；滤芯总高度要匹配壳体上下定位面的间距，保证端盖密封面有足够压缩量；中心通孔直径与出气接管外径采用间隙配合，装配后密封圈填充配合间隙。褶皱滤材的折高、折距需要结合额定风量核算，折距过小会让相邻折峰之间夹存粉尘后快速堵塞，折距过大则在既定体积内无法获得足够过滤面积；端盖外缘的翻边高度要完全包覆滤材端部与护网端头，防止金属网丝外露划伤安装人员或滤材。

　　在整机布局阶段，这类滤芯的安装位置通常预留轴向抽拉空间，更换时无需拆解周边管路即可直接取出旧滤芯、装入新件；滤芯竖直安装时气流方向由外而内，自重配合下端盖定位即可保持稳定，水平安装场景下则需要在壳体内部增加径向支撑筋，托住滤芯中部避免长期受重力作用出现挠曲变形。滤材褶皱的排布方向沿圆周均匀展开，三维建模时通过阵列特征还原连续折痕，能够直观校验折峰与护网网格的贴合状态，也可用于后续仿真环节抽取流体域，评估不同折距下的滤芯压损分布与气流均匀性，为过滤系统选型和空滤壳体结构优化提供直接的结构依据。
