多规格工业传感器乐高式拼装托盘组件

　　这套拼装式托盘组件围绕工业现场各类检测传感器的收纳、展示与快速排布需求搭建，整体采用乐高标准凸点拼接逻辑，将二十余款不同外形、不同接线形式、不同检测量程的传感器本体与配套接插件统一整合在可自由拓展的积木托盘基底上，在实验室方案验证、教学演示、产线工位备件管理三类场景下都有很高的实用价值。

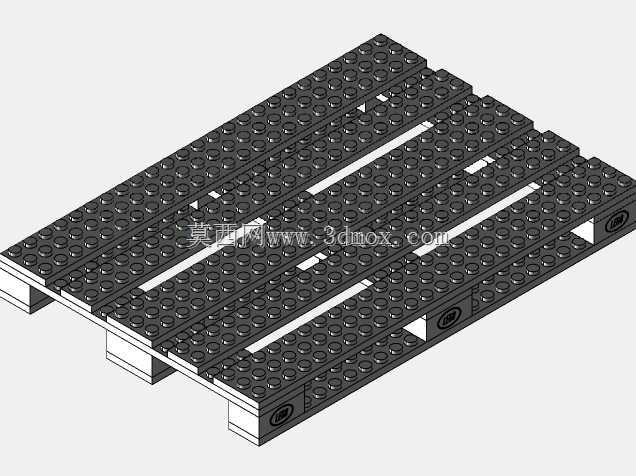

　　从结构设计思路来看，托盘基底完全沿用乐高积木的标准连接孔位与凸点间距，所有传感器固定座都预留了对应规格的卡扣与定位柱，不需要额外打孔、攻丝或者粘接，就能把圆柱型M8、M12、M18螺纹传感器、方形接近开关、光电对射传感器、带航空插头的重载型检测元件、带引线的小型霍尔传感器逐一卡装到位。排布时既可以按照传感器类型分区摆放，把电感式、电容式、光电式、磁性式元件分区域归集，也可以按照模拟产线的检测工位顺序依次排列，直接在托盘上完成检测逻辑的走位演示，不需要额外搭建铝型材机架。

　　外形尺寸层面，单块基础托盘的拼接单元完全兼容乐高科技系列的标准梁、销、孔尺寸，单块基底厚度预留了12mm的走线空间，传感器尾部引出的线缆可以直接从托盘底部的镂空槽位穿行，不会在盘面堆积缠绕。不同传感器的安装边界都做了避让校核：长度最长的带M12航空插头的圆柱传感器，整体轴向长度控制在70mm以内，卡装后尾部插头距离托盘侧边预留了15mm的插拔操作空间，徒手插拔航插时不会和相邻元件发生干涉；方形外壳的光电传感器侧边预留了8mm的调节间隙，灵敏度调节电位器、状态指示灯都完全外露，不需要拆卸元件就能完成参数微调；最小型的贴片式霍尔元件底部也做了定位凸台，不会因为托盘搬运晃动出现移位脱落。

　　实际使用场景中，这套组件首先可以用作工控教学的演示教具，初学者可以直观对比不同外形传感器的安装方式、接线端定义、检测面朝向，快速理解不同检测元件的适用场合；其次在非标自动化方案设计阶段，工程师可以直接在托盘上模拟产线各个检测点位的元件排布，提前核对传感器之间的安装间距、线缆走向，避免后期装机时出现元件干涉、检测距离不足的问题；在产线备件管理场景下，把工位常用的备用传感器统一卡装在对应编号的托盘区块上，检修更换时可以快速定位对应型号，不会出现零散备件混放、引脚磕碰损坏的问题。

　　细节设计上，每款传感器的固定座都做了防呆结构，圆柱型传感器的卡座开口和螺纹外径匹配，方形传感器的定位槽和外壳轮廓一一对应，反向无法装入，避免摆放时出现方向错误。托盘之间可以通过标准乐高拼接凸点无限拓展，需要新增传感器型号时直接拼接额外的托盘单元即可，不需要重新制作整体工装。所有元件的检测面都朝向托盘外侧排布，通电演示时状态指示灯的发光面完全可见，不需要俯身凑近就能观察每个传感器的触发状态。带引线的传感器线缆在托盘底部走线槽内归集后，可以统一从托盘侧边的出线口引出，连接到控制回路时盘面整洁，不会因为线缆拉扯导致传感器松脱。整套结构没有复杂的异形加工件，所有卡座和托盘都可以通过常规3D打印或者注塑成型制作，拓展改型的成本极低，适配小批量多品种的传感器排布使用需求。
