轻量化桁架桥跨承载结构

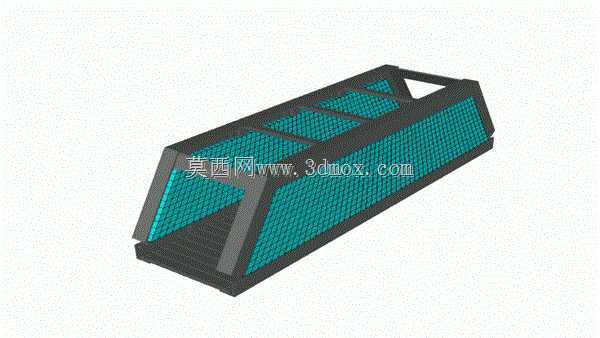

　　该结构为面向中小跨度承载场景开发的轻量化桁架式桥跨构件，整体采用长条形箱型桁架布局，主体框架以高强度型钢焊接成型，两侧及顶面满铺网格状受力面板，既保留桁架结构自重轻、跨度大的固有优势，又通过铺面板形成封闭受力面，可同时承受竖向均布荷载与侧向水平推力，适配多种临时通行、设备跨接、管线跨障的工程场景。在厂区技改项目中，这类桁架常被用作车间跨通道的临时人行栈桥、轻型物料输送机架体，或是自动化生产线跨过道的设备支撑桥，无需浇筑厚重混凝土支墩，仅需在两端预设混凝土承台或钢结构支墩即可完成架设，大幅缩短现场施工周期。在户外临时工程场景下，它也可作为小型施工便桥的主梁、临时管线跨河跨路的承载架，网格面板既可供人员、轻型手推车直接通行，也可作为管线排布的附着基面，镂空结构还能大幅降低风阻，减少户外强风环境下的结构倾覆风险。

　　从结构设计逻辑来看，该桁架在初始构型阶段就以减重50%为核心优化目标，没有沿用传统实腹式钢梁的厚重腹板设计，而是将受力体系拆解为弦杆、腹杆、面板三个层级：上下弦杆采用变截面矩形型钢，沿桥长方向通长布置，主要承担整体弯曲产生的拉压应力；腹杆采用斜向交叉布置的型钢，将弦杆之间的区域分割为多个三角形稳定单元，把竖向荷载拆解为腹杆的轴力传递，避免构件出现受弯失效；两侧与顶面的网格面板采用薄型钢板冲压成菱形网格，一方面作为围护结构防止人员、物料坠落，另一方面面板与弦杆、腹杆焊接后形成整体蒙皮效应，可协同参与受力，相当于给桁架增加了连续的抗剪面，让整个结构的抗扭刚度比裸桁架提升40%以上。优化过程中通过拓扑分析剔除了所有低应力区的冗余材料，仅在支座附近、跨中荷载集中点保留加厚加强板，在保证整体屈服强度、屈曲稳定性满足设计荷载要求的前提下，把结构总重控制在同跨度实腹钢梁的一半左右，无论是运输吊装还是现场拆装都无需大型起重设备，2到3名作业人员配合小型手动葫芦即可完成移位架设。

　　外形尺寸方面，该桁架整体为等截面长条形结构，截面采用上窄下宽的梯形轮廓，底部宽度大于顶部，重心更低，架设后的侧向稳定性更好；两端预设平齐的连接端板，端板上预留螺栓孔位，现场安装时可直接通过高强螺栓与支墩顶部的预埋钢板对接，也可多段桁架首尾拼接拓展总跨度，单段长度适配常规货运车辆的运输边界，无需超限运输。安装边界上，桁架两端的支撑搭接长度预留了足够的调节余量，承台顶面的水平度误差可通过端板下方的调整垫片补偿，架设完成后网格面板的顶面平整度满足人行、轻型轮式设备通行的要求，侧面的桁架弦杆上预留了通用安装孔，可随时加装护栏、管线支架、照明灯具等附属配件，不需要在主体结构上二次钻孔破坏受力截面。

　　从实际使用反馈来看，这种镂空桁架的维护便利性远高于封闭箱梁，所有弦杆、腹杆的焊缝都完全外露，日常巡检时可直接目视检查裂纹、锈蚀情况，除锈刷漆作业也无需进入封闭腔体，后期维护成本极低；网格面板的镂空特性让雨水、灰尘不会在桥面积聚，冬季积雪也会自行从网格漏下，不会产生额外的积雪荷载。在作为传感器安装支架使用时，桁架的网格节点可任意位置固定检测传感器，振动信号沿桁架轴力构件传递的衰减规律清晰，不会像实腹板一样产生杂乱的反射振动波，能为检测设备提供稳定的安装基准。
