桁架式底盘M1空间杆系支撑结构

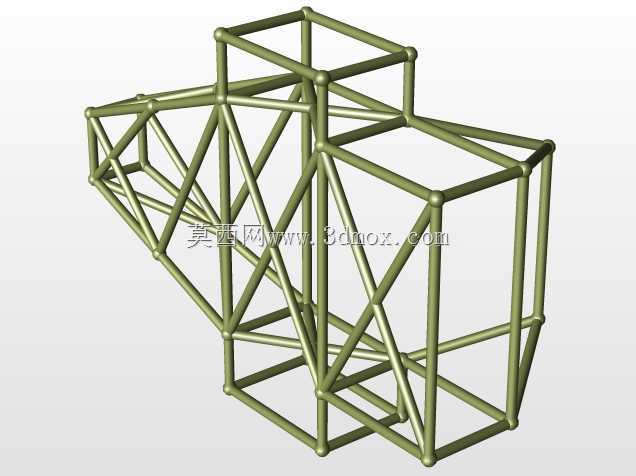

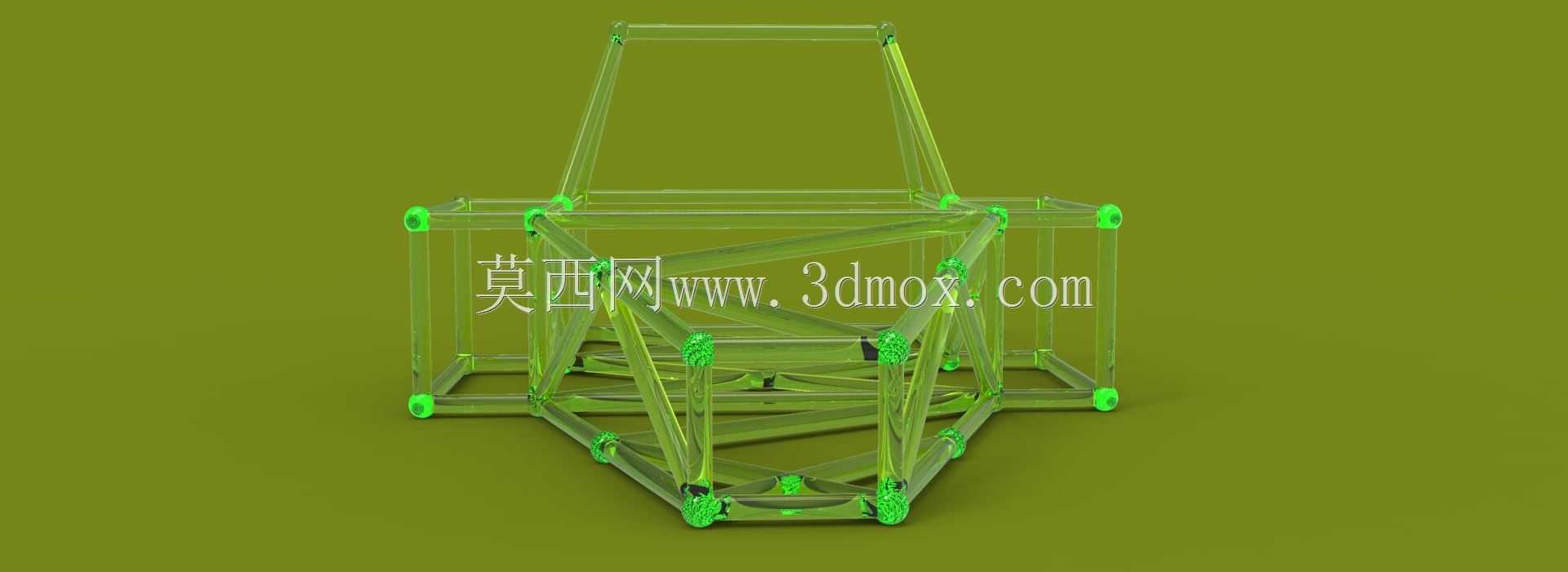

　　这套空间杆系底盘结构主要面向轻量化承载平台、教学实验台架、传感器安装支架以及小型设备骨架的前期方案验证。整体形态不是传统钣金折弯或铸件箱体，而是由细长杆件在三维空间中交叉连接形成的桁架式框架。杆件沿底部平面铺开，并在局部向上延伸出三角支撑，使底盘在较少材料占用下获得较高的整体刚度。底部区域采用多组交叉斜杆，把原本容易发生扭转变形的矩形平面分割成若干稳定三角形；侧部和上部则通过竖杆、斜杆与水平杆共同构成空间约束，能够把局部载荷较快传递到多个节点，再沿不同杆轴分散到整个框架。

　　从实际使用场景看，这类结构适合布置在需要控制自重、又要求预留安装空间的设备底部。比如检测装置、实验样机、轻型运载平台或可重构支架中，底盘不能做成封闭厚重箱体，因为下方或侧面需要走线、安装传感器、固定调节脚轮，或者留给执行机构运动。杆系框架天然具有开放边界，设备件、线缆和紧固件可以从侧面进入，维护时不必大面积拆罩。若用于传感器承载，节点位置还可以作为测量基准或安装接口，杆件之间的空腔则便于布置倾角、位移、振动等检测元件。

　　结构设计的核心在于把受力路径明确化。底部长边方向承担主要跨度，因此连续水平杆负责传递纵向弯矩；横向杆件约束两侧框架的相对位移；交叉斜杆主要抵抗剪切和扭转。上部三角形塔架并非装饰，而是为了在底盘上方形成高位连接点，当外部载荷产生侧向力或倾覆力矩时，斜杆把力引回底部宽基区域，降低单点失稳风险。各杆端部设置明显的球形或块状节点，这些节点在实物中可对应焊接球、铸钢节点、螺纹接头或快速装配件。建模时把节点放大表达，有利于检查杆件汇交关系，也能提前发现多杆干涉、扳手空间不足和连接顺序不合理等问题。

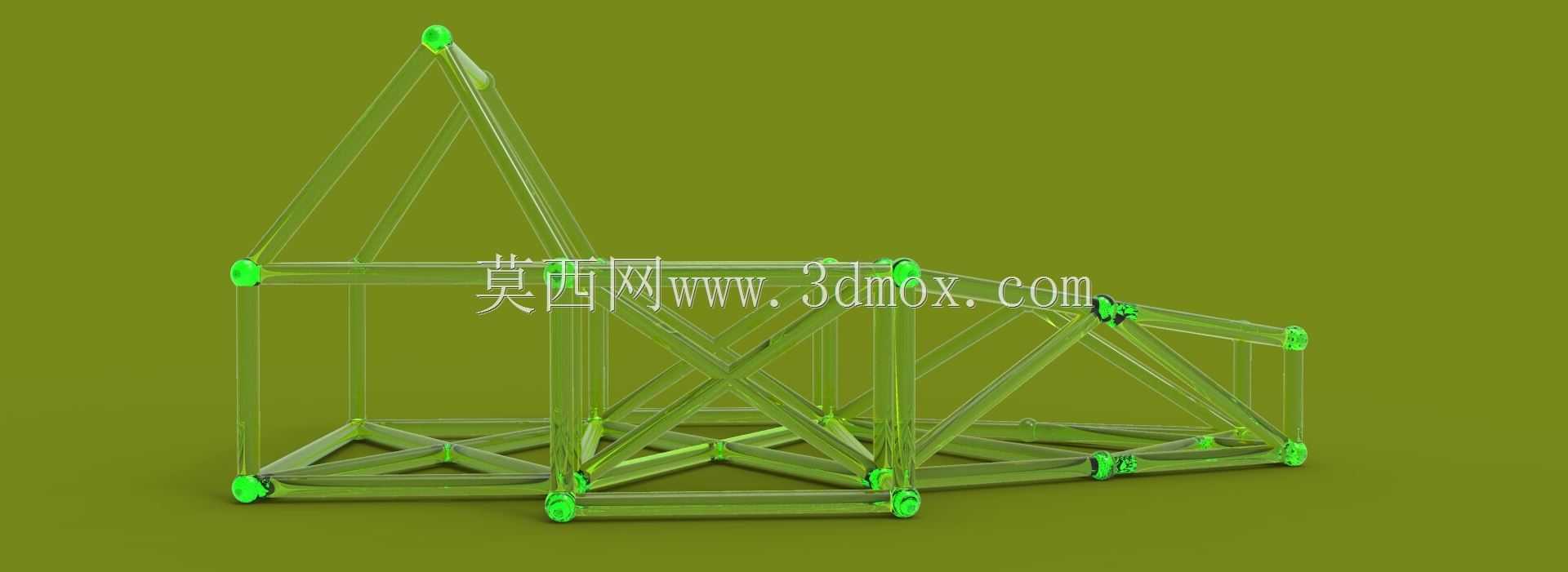

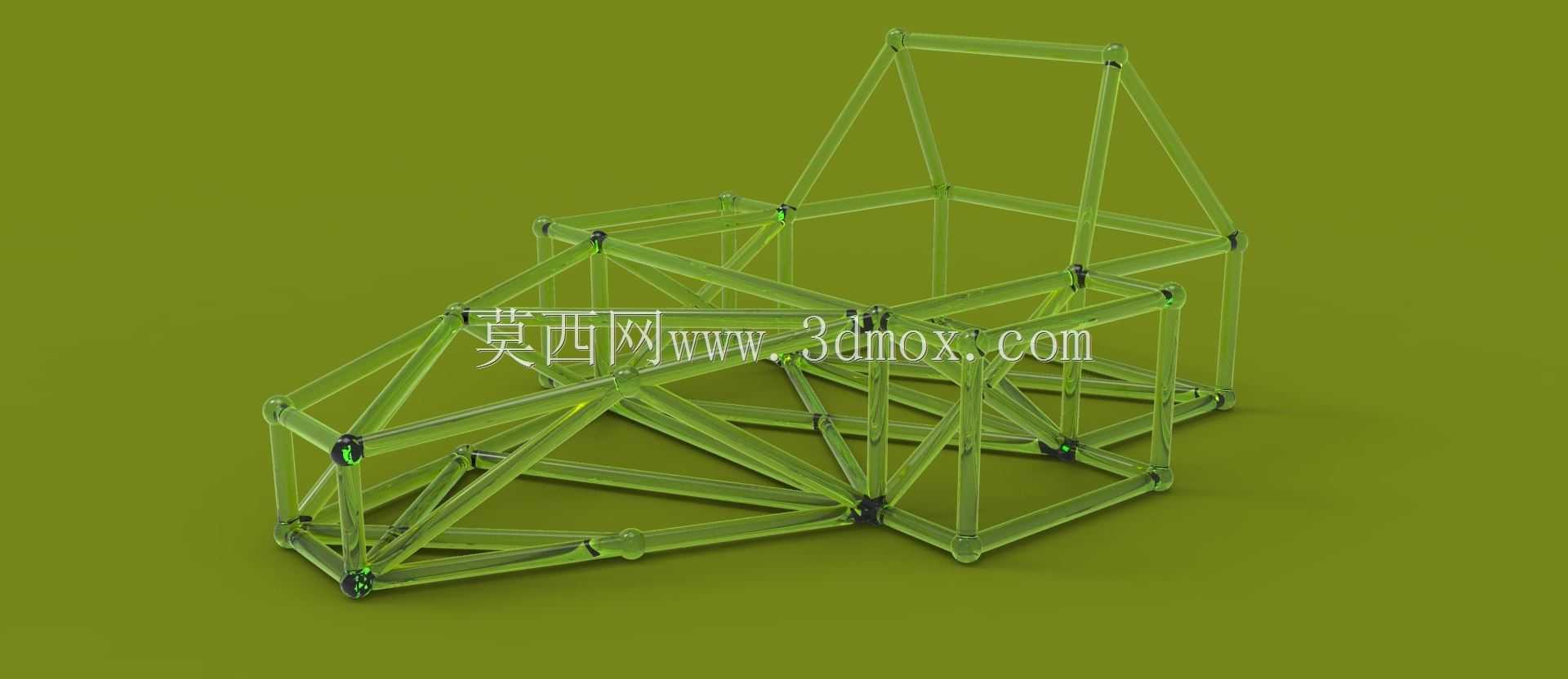

　　外形边界上，底盘呈长条形布置，长度方向明显大于宽度方向，适合沿设备纵向安装。底部框架高度较低，可减少整机重心；上部三角支撑集中在一端或中部偏侧，形成局部加高区域，用于承受上方立柱、吊点或导向件。安装时应优先把底部四个外角节点以及交叉杆汇聚的主节点作为支撑或固定位置，若只固定中间少数杆件，框架会在悬臂段产生附加振动。与基础连接时，可在节点下方增加垫板，避免把锁紧力直接作用在薄壁杆身上；若需要调平，垫板与脚轮或调平螺栓之间应保留足够平面接触面积。

　　杆径和壁厚需要结合载荷工况确定。受压细长杆不能只按静强度选取，还要校核屈曲，尤其是上部斜杆和承担侧向支撑的长杆；受拉杆件对截面形状相对不敏感，但端部连接往往先于杆身失效，因此节点螺纹旋合长度、焊缝熔深或销钉直径应作为重点。交叉杆在平面内相会时，如果实物采用同层连续杆，需要明确上下让位关系；若采用夹具连接，则应在模型中保留夹具体轮廓，不能只让杆件视觉相交，因为真实装配中两根圆管不能占据同一空间。

　　建模过程中，中心线骨架比直接拉实体更适合方案迭代。先确定底平面关键点，再按跨度和载荷方向布置主梁，随后添加斜杆形成三角网格，最后向上建立高位节点并连接支撑杆。杆体可用圆管截面沿中心线扫略，节点单独实体化，这样调整杆长、节点位置或支撑角度时，框架拓扑能够快速更新。对于由离散测量点得到的曲线轮廓，若点距稀疏或存在测量噪声，直接穿过每个点会造成杆轴突变，反而使结构出现不必要的弯折；工程上通常先拟合平滑路径，再在允许偏差范围内修正节点，使杆件保持合理受力方向。平滑不是为了外观，而是为了减少局部弯矩和装配应力。

　　装配校核时，应重点检查三类边界：一是底部支撑面是否共面，避免框架落地后只有少数节点受力；二是上部安装点与底盘主节点之间是否形成闭合传力三角，避免高位载荷只靠单根竖杆承受；三是杆件外侧是否预留操作空间，尤其是节点密集区，紧固件、焊接枪头或装配工具需要有进入角度。对于需要覆板的方案，可在底部杆系上增加安装片，但覆板不应替代斜杆承担扭转，只能作为辅助蒙皮或设备安装面。

　　总体来看，该底盘的价值在于用清晰的空间桁架逻辑实现轻量、开放、可扩展的承载骨架。设计时不应把每根杆平均对待，而要区分主传力杆、稳定杆和安装辅助杆；主路径保证连续，稳定杆保证三角闭合，辅助杆服务于固定和维护。这样得到的框架既能满足传感器或小型设备的安装需求，也能在后续样机试制中根据实测变形对杆径、节点和支撑位置进行针对性加强。
