便携雾化主机与雾化仓一体化结构

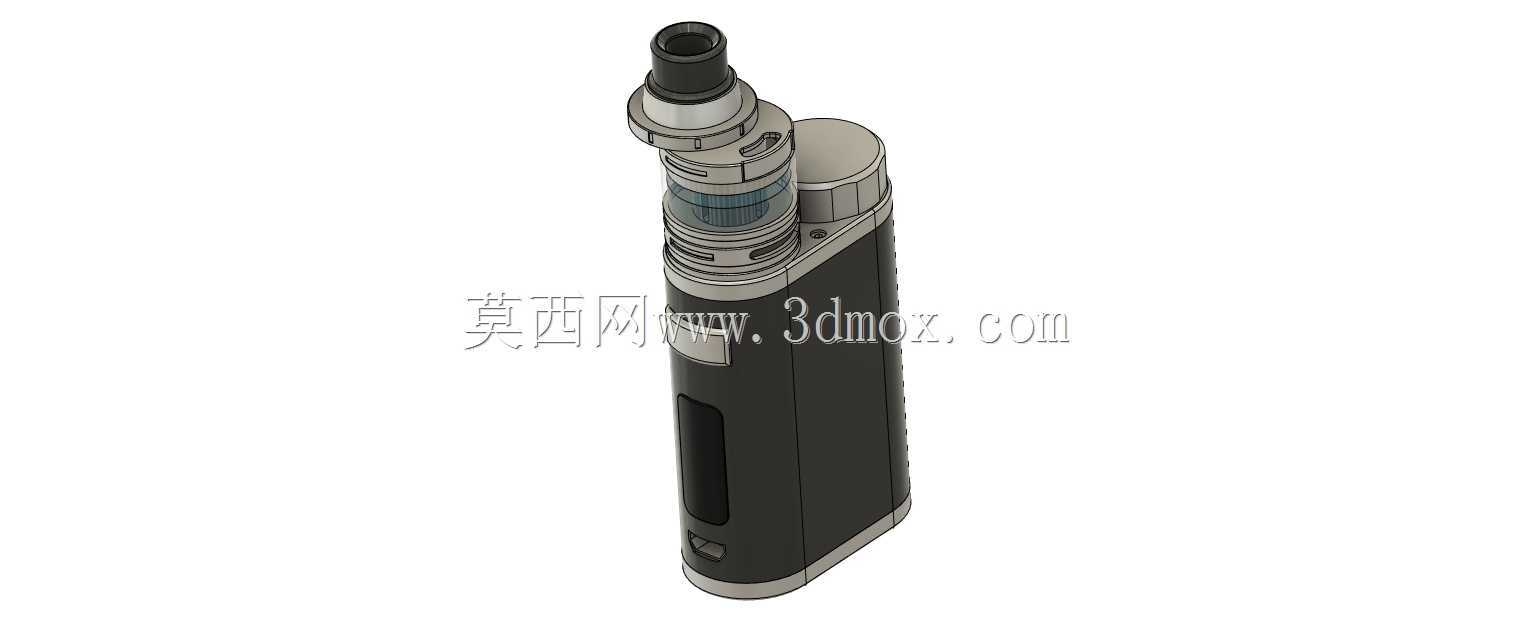

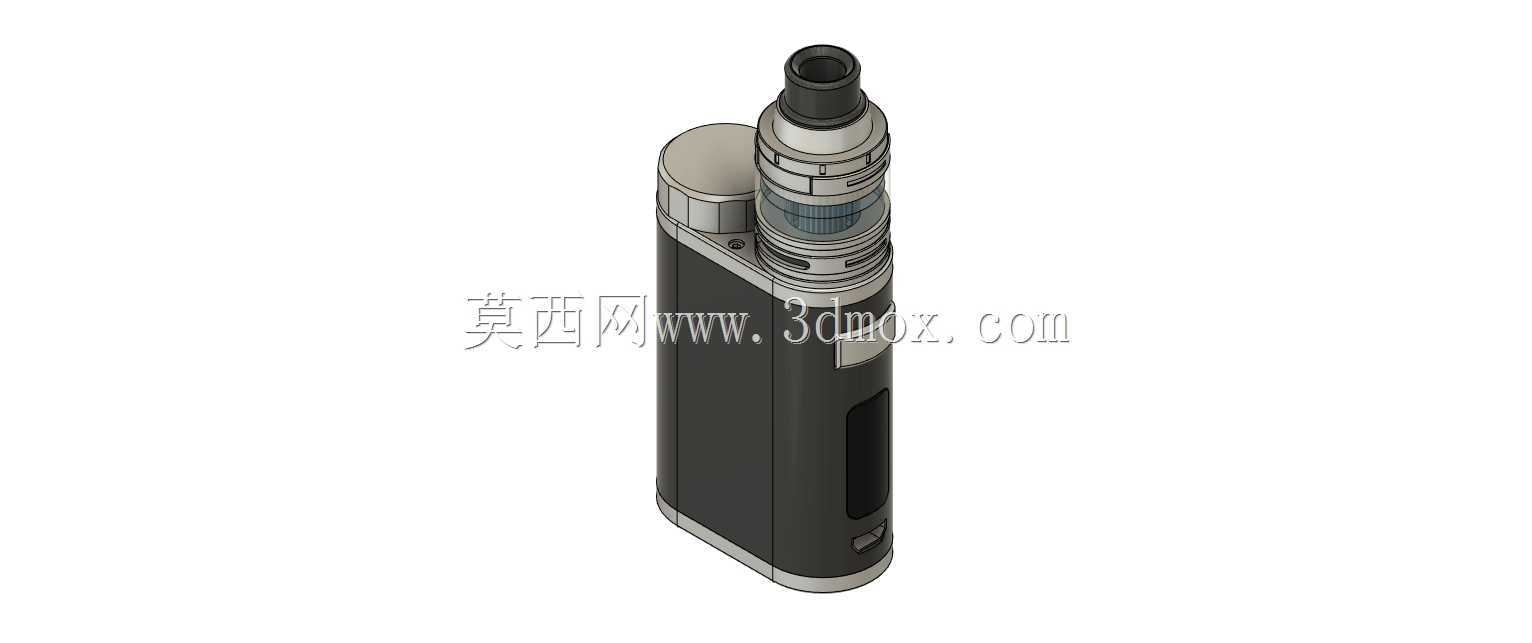

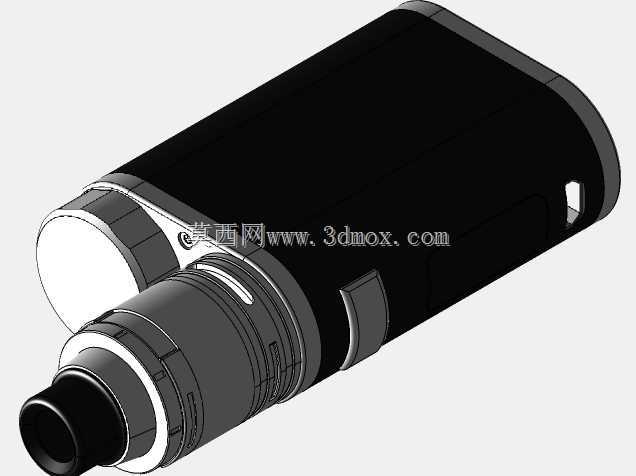

　　这套手持雾化设备的三维结构围绕日常携带、单手操作和雾化组件快速拆装展开，主体由长方柱状主机、顶部雾化仓、侧置调节件、底部封盖以及前端观察/操作区域组成。主机外壳采用近似竖直长方体的布局，边角做连续圆弧过渡，避免握持时棱角压迫掌心；整机重心偏向下部，内部预留电池容纳腔、控制板安装位和电极接触区域，使设备在直立放置或手持使用时都能保持稳定。顶部雾化仓为多层阶梯圆柱结构，从下到上依次包含底座连接段、储油外罩、雾化芯安装区、调气环和吸嘴段。各层直径逐级变化，既区分了密封、储油、导油、进气和冷凝回流的功能边界，也让装配关系在三维模型中清晰可见。雾化仓底部通过标准螺纹或卡扣形式与主机连接，接触面设置电极避让孔和密封平面，保证电气接触可靠，

　　同时减少油液向主机侧渗漏的风险。储油仓外壁采用透明或半透明可视区域的设计思路，便于使用者在实际操作中观察剩余液位；内部为环形储油腔，中间保留雾化芯通道，导油孔靠近下部布置，使油液在常规姿态下能够稳定接触导油介质。调气环位于雾化仓中段，环向开设进气孔，与底座气道形成对应关系。旋转外环时，进气孔重叠面积发生变化，从而改变吸气阻力和空气混入量；建模时需要保证环件与固定座之间同轴，孔径位置、旋转限位和止动卡点都要明确，否则容易出现气流过大、漏气或调节行程不清的问题。顶部吸嘴采用收窄圆柱形态，端口内径小于雾化仓主体，便于口唇贴合；吸嘴与上盖之间设置台阶定位，可通过摩擦、螺纹或密封圈固定。气道从底部进气孔进入，经雾化芯发热区域向上贯穿至吸嘴，

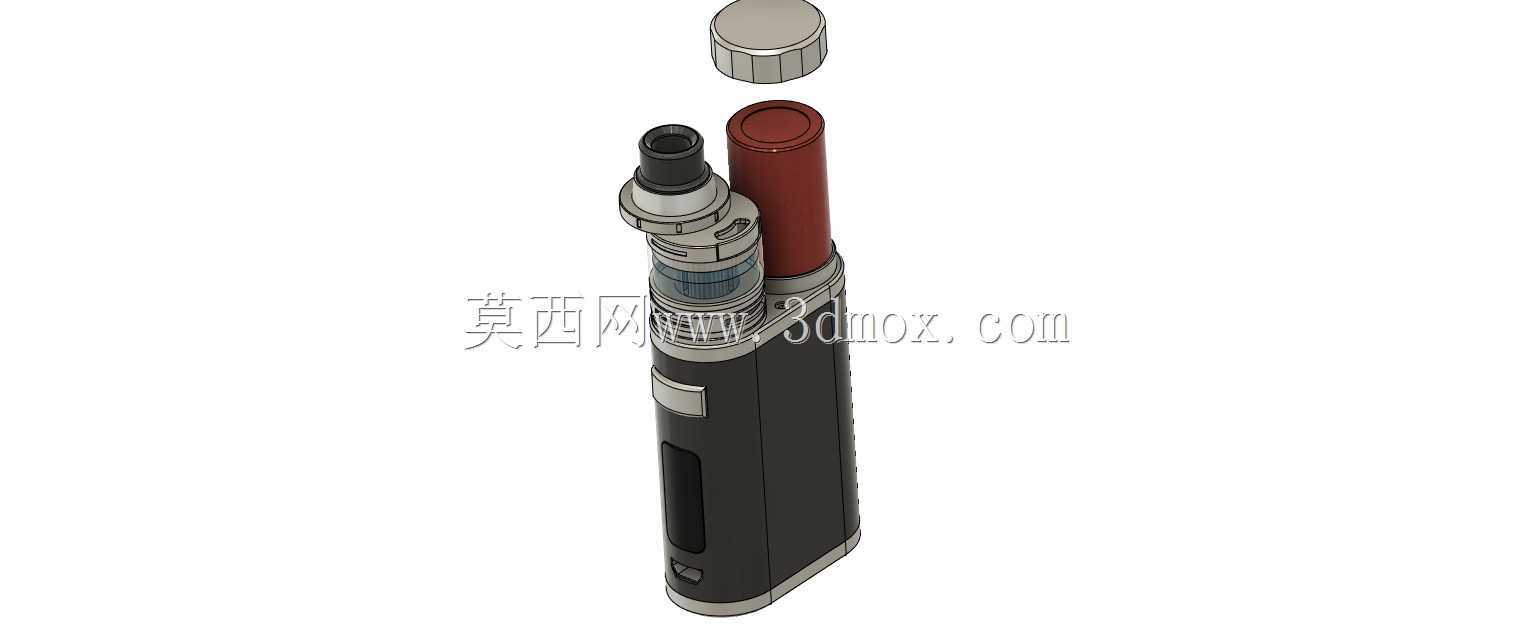

　　路径尽量保持短直，减少弯道造成的冷凝液滞留。主机侧面的圆形调节件与顶部雾化仓相邻，表面做滚花或凸缘处理，方便手指旋转操作。该区域在结构上需要考虑与外壳的间隙、旋转行程以及内部元件的避让，不能与雾化仓拆装动作发生干涉。主机正面设置长条形内嵌区域，可作为显示屏、按键或装饰面板使用；周边采用沉台设计，使面板装配后不高于外壳表面，降低随身携带时被误触或刮擦的概率。底部封盖承担电池仓封闭、支撑和防滑作用，外形与主机截面一致，边缘保留圆角；若采用可更换电池方案，封盖需设置卡扣或螺纹连接，并在内部预留电池极性标识、弹簧电极位置和绝缘间隙。若作为内置电池方案，则底部可增加充电接口避让孔、固定螺丝柱和密封胶圈槽。从安装边界看，

　　主机宽度和厚度以单手握持为约束，外壳壁厚需要兼顾强度与内部空间，内侧布置螺丝柱、筋位和电池限位肋；顶部连接座外径小于主机宽度，雾化仓最高点超出主机上端面，拆装时需要预留旋拧空间。侧置调节件的外圆略突出壳体，但突出量受控，避免设备平放时滚动或误碰。底部接触面应略宽于机身投影，保证直立放置时不依赖外部支架。结构建模过程中，外壳分件、雾化仓透明件、金属装饰环、密封件和内部电极需要分别建立实体，螺纹区域可用简化牙型或示意纹理表达，但装配尺寸必须按实际配合关系保留。密封圈槽的宽度、深度和压缩量要重点检查，尤其是雾化仓底座、调气环和吸嘴连接处；密封过度会造成装配困难，密封不足则会在油液浸润和温度变化后产生渗漏。设备表面处理可采用主机深色耐磨涂层、金属环哑光倒角、透明仓抛光内壁的组合。深色主机有利于隐藏日常划痕，金属环承担视觉分层，透明仓则承担液位观察功能。各零件之间的色差和材质差异在渲染中应保持克制，重点表达配合缝隙、台阶面和操作区域，而不是依赖夸张装饰。该类结构适用于个人便携雾化器具、小型液体雾化装置以及类似手持蒸发设备的结构方案验证。通过三维装配，可以提前检查雾化仓旋装路径、调气环转动范围、电池仓拆装方向、气道连续性和外壳握持边界，也能为后续工程图输出、密封件选型、电极位置确认和手板打样提供直接依据。
