镂空曲面万花筒创意结构造型

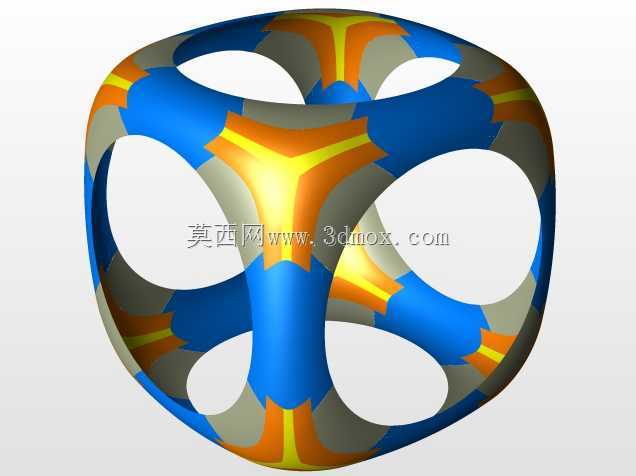

　　该结构以近似圆角立方体的封闭壳体为基础轮廓，外表面采用连续顺滑的自由曲面过渡，没有尖锐棱边与突变转角，整体握持边界饱满圆润。壳体六个主视方向均开设大尺寸类圆形通透窗口，窗口边缘沿曲面自然延展，相邻窗口之间由Y形交汇的筋带结构连接，筋带在壳体中心区域汇合形成贯通式内部支撑骨架，既保留了多方向观察与光线入射的通道，也让外壳在轻量化镂空状态下维持足够的整体刚度。从结构受力角度看，六面开窗会大幅削减实体壳体的截面承载面积，设计中没有采用简单直壁补强，而是把剩余材料布置成沿球面曲率分布的交叉筋络：每一处窗口周边的材料宽度均匀变化，筋带交汇处做加粗过渡，避免开孔根部出现应力集中；壳体壁厚保持一致，曲面转折处通过曲率连续处理降低成型过程中的局部厚薄不均风险，若采用3D打印制作，这种自支撑式镂空形态也能减少悬空支撑数量，窗口内部空间足够刀具或固化光源通行，后处理时可直接对内壁反光面进行打磨或贴膜操作。

　　实际使用场景中，该壳体作为手工光学装置的外部承载框架，内部可置入三面或五面反射镜组成的镜筒，镜筒沿壳体中心轴线安装，端部与中心骨架的定位面贴合，侧面通过筋带内壁的限位凸点固定，防止镜筒在晃动观察时发生偏转。壳体一端预留观察小孔位置，另一端作为碎屑、彩粒或液体腔的装填口，窗口处可嵌入透明薄片封堵，透明片沿窗口曲面的贴合边界压紧，配合密封圈或胶接固定即可形成封闭腔室；若装填液态反光填充物，窗口密封边采用加宽平面压边结构，能避免曲面贴合不严导致的渗漏问题。壳体外部的多彩分区对应内部筋带的走向，每一处Y形筋位都做了分色界面处理，在建模阶段可直接按筋带分割面赋予不同外观材质，后续渲染或实物喷涂时分区边界清晰，不需要额外制作遮蔽模板。

　　安装边界方面，整体外轮廓控制在手持便携尺寸范围内，最大外廓小于140mm，可单手握持转动；内部镜筒安装通道直径预留3mm以上的装配间隙，适配长度135-140mm的多边形反射镜组，镜筒壁厚2mm时，镜组外侧与壳体内壁之间保留足够走线空间，可在中心筋带的中空区域布置LED照明线路，照明元件沿筋带走向均匀分布，光线从多个窗口方向射入内部反射腔，转动壳体时外部彩色填充物随重力流动，经过镜面多次反射后形成动态对称图案。壳体两端的中心位置保留平面安装座，一端可贴合观察目镜挡圈，另一端可安装端盖与电池仓，电池选用小型纽扣电池时，仓体厚度完全容纳在端部曲面的凸起余量内，不会破坏外轮廓的顺滑形态。

　　建模过程中需重点处理窗口裁剪后的曲面修补：六个方向的开孔与外球面求交后，交线为空间闭合曲线，筋带表面需沿交线向壳体内侧延伸出等厚壁面，内壁与外壁之间通过圆角衔接，所有开孔边缘的圆角半径统一，保证手持触摸时无刮手感。内部交汇骨架采用实体化放样生成，三根主筋在中心120度对称交汇，骨架中心开出与镜筒外径匹配的通孔，通孔两端做倒角引导，方便镜筒装配时快速对中。对于需要快速验证的手工制作场景，该结构可拆分成为两个半壳分别加工，分型面选在壳体中间对称位置，对接边设置止口卡扣，两半壳扣合后内部筋位自动对齐，不需要额外粘接定位夹具；若采用一体打印，镂空窗口的朝向可在摆放时调整至无大角度悬空的位置，支撑材料仅需附着在窗口内侧小区域，拆除后不会破坏外表面的分色外观。结构在满足光学观察功能的同时，把外壳本身做成了具有几何韵律的镂空造型，转动时外部筋带的彩色图案与内部镜面反射的花纹形成双重视觉效果，既适合作为光学原理演示的教具载体，也可作为创意手持装置的结构参考。
