镂空网格弹性球体创意结构造型

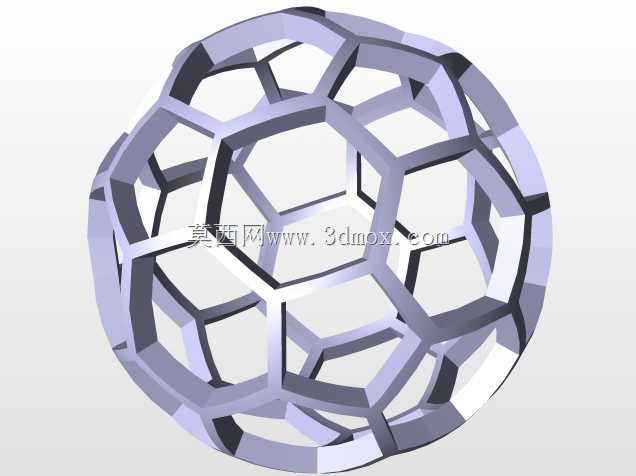

　　这个球面镂空构件的建模思路，是从完整球体的几何基准出发，先确定外球面的包络直径，再在球面上规划连续分布的多边形开孔边界。整个结构没有实心壳体，而是由等宽、等厚的弧形筋条相互连接，形成类似蜂窝网格的空间框架。筋条沿球面曲率自然弯折，相邻开孔之间保留均匀的连接宽度，使构件在视觉上呈现通透、轻盈的效果，同时在受力时能够通过筋条之间的连续传力维持整体形态。

　　从实际使用场景看，这类结构并不局限于单一功能件。它可以作为弹性缓冲演示件，用于展示镂空框架在受压后产生局部变形、卸载后恢复球形的过程；也可以放置在教学实验、机构展示或创意装置中，作为可挤压、可回弹的球形交互部件。由于外轮廓为规则球体，它在收纳、滚动接触和多点受压场景中都具有明确的几何边界。设计时需要重点控制球体最大外径，确保其能够进入预定的安装空间；若用于外部套筒、限位环或展示座中，还应校核筋条外表面与约束壁之间的间隙，避免压缩过程中边缘干涉。

　　结构建模的关键在于球面网格的拓扑连续性。开孔不能简单地在平面上阵列后投影，否则筋条宽度会在球面不同纬度处出现明显不均，边缘也容易产生扭曲。较合理的做法是先在球面上布置多边形单元，再以单元边界为中心生成具有统一截面宽度的筋条，使每根筋条在弧长方向上保持相近的截面尺寸。筋条交汇处应做圆滑过渡，避免尖锐转角造成应力集中；尤其是在多边形孔角位置，若直接保留尖角，反复挤压时容易在该处出现白化或断裂倾向。通过圆角过渡和局部加厚，可以让载荷从一根筋条顺畅传递到相邻筋条，提高整体耐疲劳性能。

　　外形尺寸方面，球体的外包络直径决定了产品的占位边界，而筋条厚度则直接影响弹性强弱。筋条较薄时，球体更容易被捏压变形，回弹手感柔软，但承载能力较低；筋条较厚时，整体刚度提高，变形量减小，适合需要保持球形轮廓或承受频繁碰撞的场合。开孔大小同样需要平衡：开孔过大，筋条数量减少，球面支撑密度下降；开孔过小，则通透感减弱，成型后材料堆积增多，弹性表现也会变差。实际设计中应根据目标按压行程、接触面积和材料特性，反复调整孔径、筋宽与壁厚之间的比例。

　　安装边界并不复杂，但需要考虑球体与周边零件的接触方式。若作为独立弹性球使用，只需保证工作腔体内径略大于球体外径，并在压缩方向预留足够变形空间；若与支座、卡爪或连杆配合，则应避免支撑点直接压在孔位中央，最好让接触区域落在筋条交汇节点附近，使外力能够沿多根筋条分散。对于需要高速滚动或频繁碰撞的工况，球面外轮廓的圆整度很重要，筋条外表面应尽量位于同一理论球面上，否则滚动过程中会出现跳动或局部卡滞。

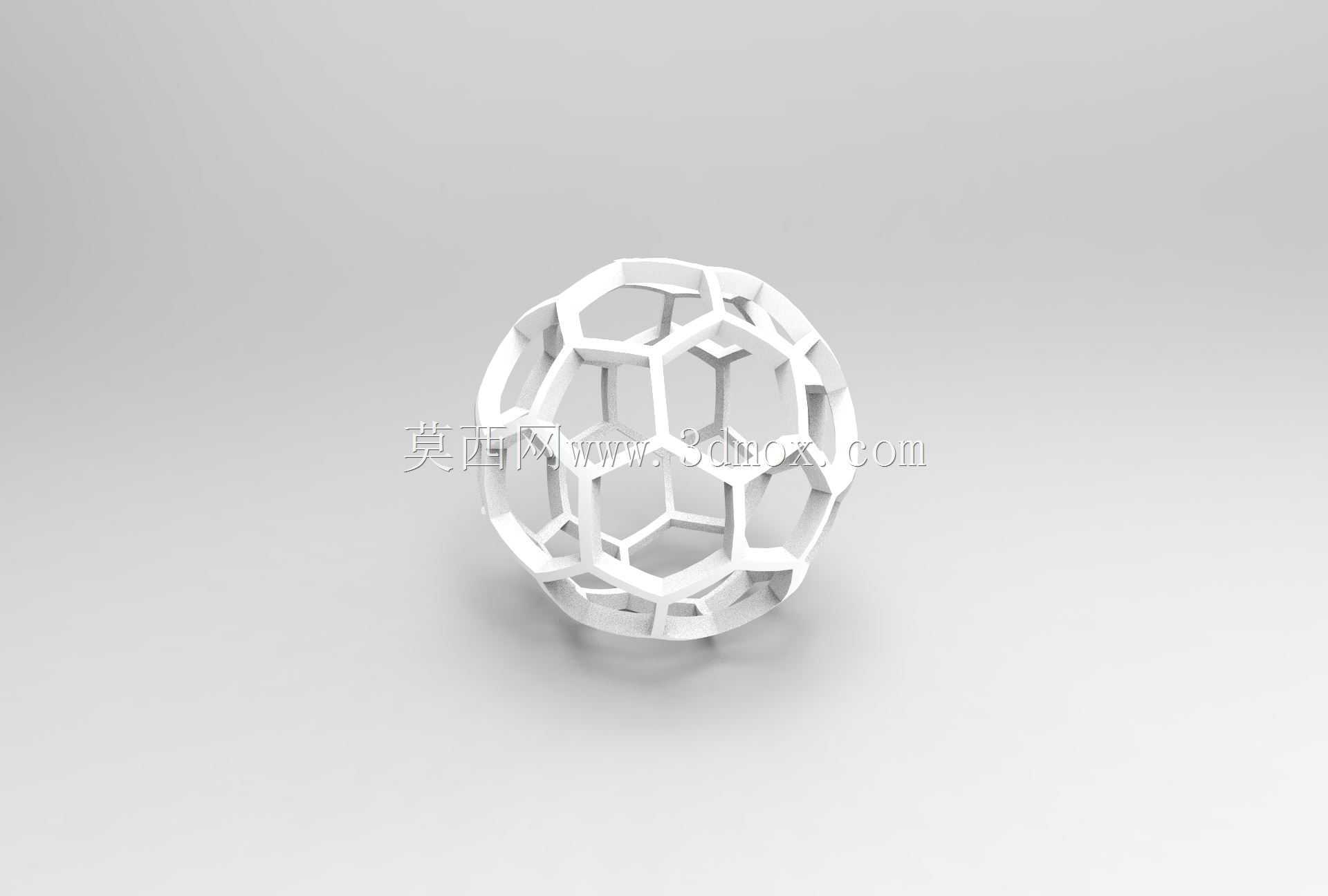

　　从成型角度看，这种连续镂空球适合采用增材制造或注塑成型进行验证。增材制造时要关注悬空筋条的支撑方式，尽量让球面网格自支撑，减少内部支撑拆除对孔边的损伤；若采用注塑，则需要考虑模具分型、抽芯以及熔体在细长筋条中的填充路径。球面开孔虽然减轻了重量，也给模具结构带来复杂度，设计阶段就应保证筋条厚度过渡均匀，避免局部缩孔。渲染表现中突出了白色框架与灰色背景的对比，能够清晰观察多边形孔位、筋条走向和球面层次，这对于结构评审、装配干涉检查以及弹性变形分析都比较直观。

　　整体而言，该构件把球形包络、蜂窝式开孔和弹性框架结合在一起，既保留了球体在各方向受力均衡的特点，又通过镂空降低材料用量并增加变形能力。工程处理时不能只关注外观造型，还要把球径、筋宽、孔形、圆角、接触位置和压缩空间一起纳入校核，才能让这个通透的球面结构在演示、缓冲或创意装置中稳定发挥作用。
