带滚珠轴承的奥尔德姆联轴器结构

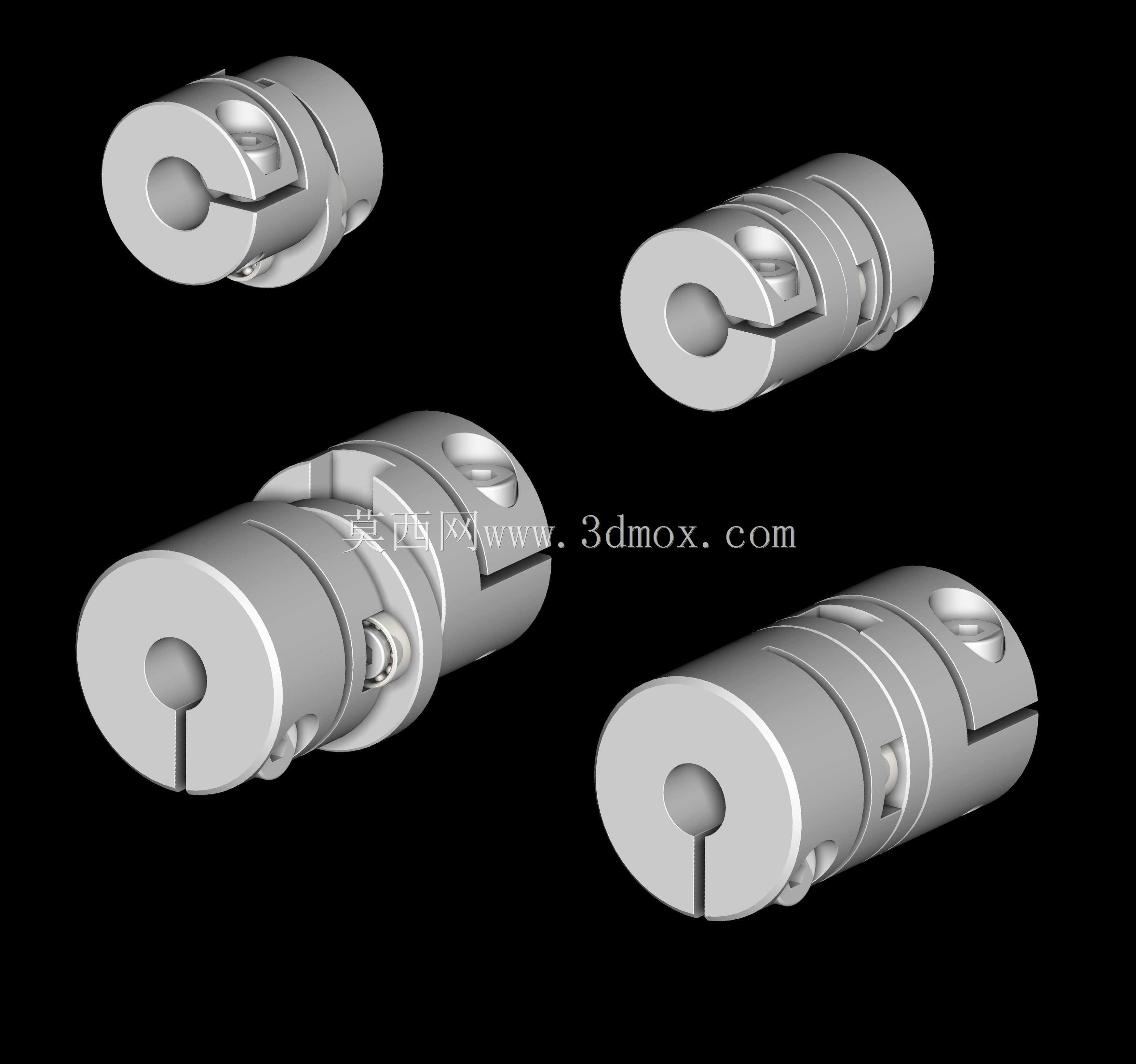

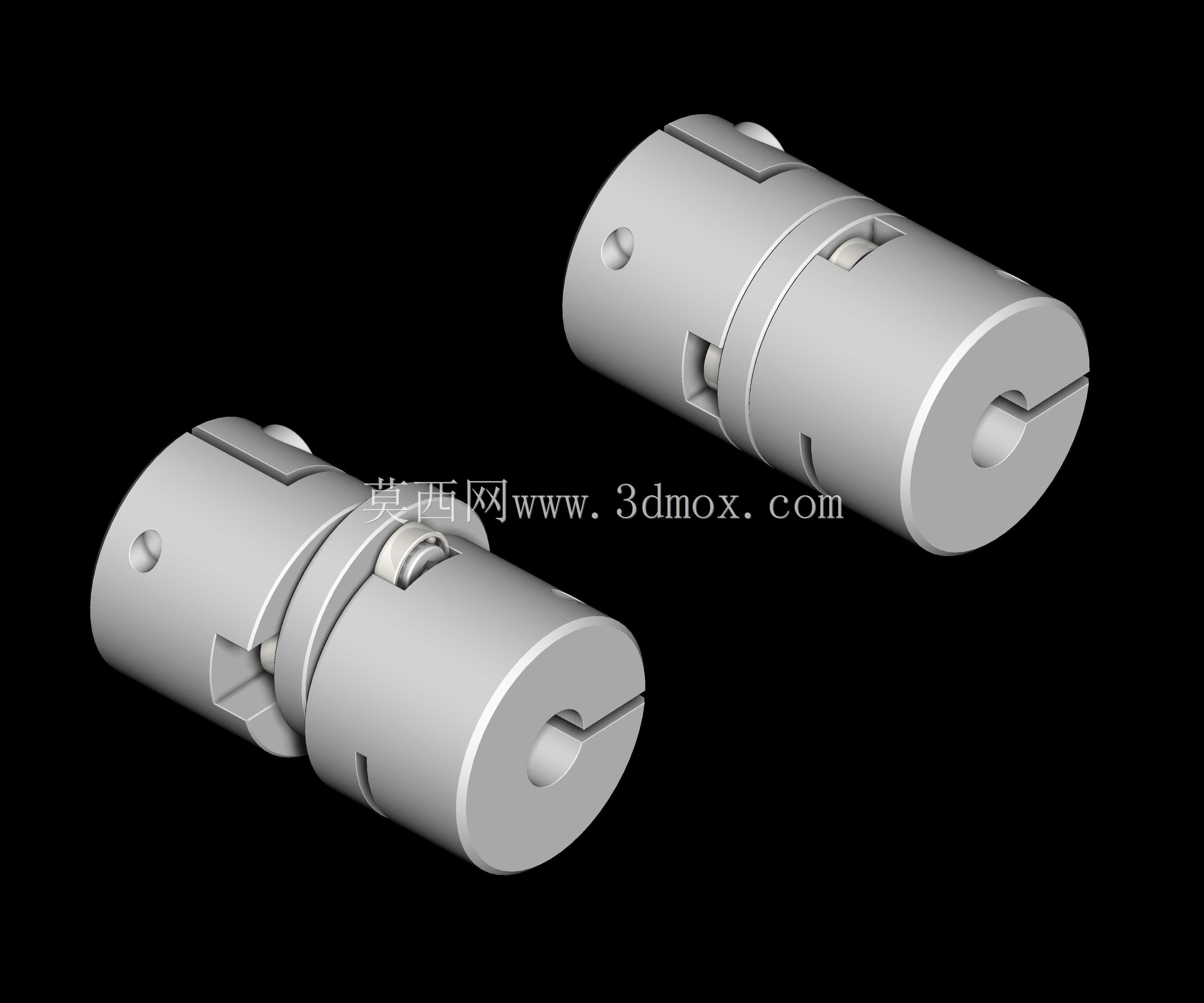

　　该结构呈现的是一种集成滚珠轴承的奥尔德姆联轴器，主要用于两根平行但存在微小偏心的旋转轴之间传递扭矩。奥尔德姆机构本身属于十字滑块类传动方案，依靠中间盘与两侧轮毂上的正交滑槽配合，把输入端的旋转运动传递到输出端，同时吸收两轴之间的径向错位。与刚性直连相比，这种结构不会因为轴系对中误差而把附加弯矩直接带入电机轴、丝杠轴或传感器轴，在轻载精密传动、小型实验装置、自动化执行机构以及测量仪表连接中较为常见。

　　从外形边界看，联轴器主体外径约20毫米，轴向总长度约33毫米，两端夹持孔按6毫米轴径设计；模型中也保留了孔径调整的结构思路，夹持孔可在一定范围内放大或缩小，以适配不同直径的细小轴端。该尺寸等级适合安装在空间紧凑的桌面设备、小型模组或精密仪器内部。安装时需要关注联轴器外圆与周边机架、护罩、线缆之间的径向间隙，尤其端部夹紧开槽位置在螺钉锁紧后会产生轻微收缩，轴端伸入长度应覆盖夹持区，但不宜顶入中间滑动区域，以免影响十字盘的浮动。

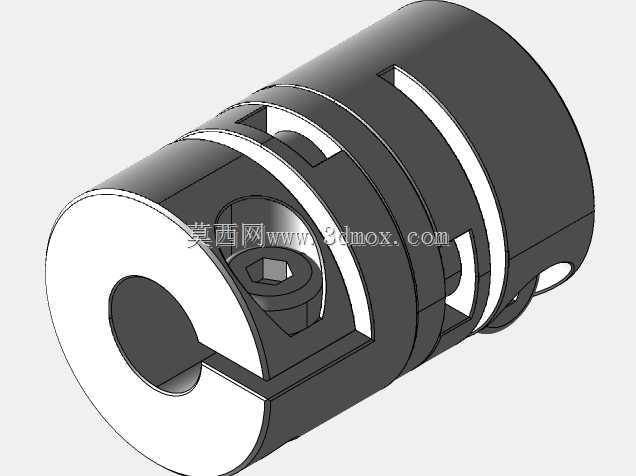

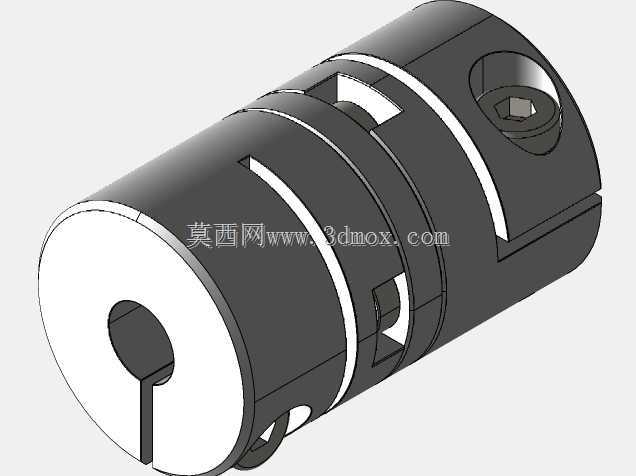

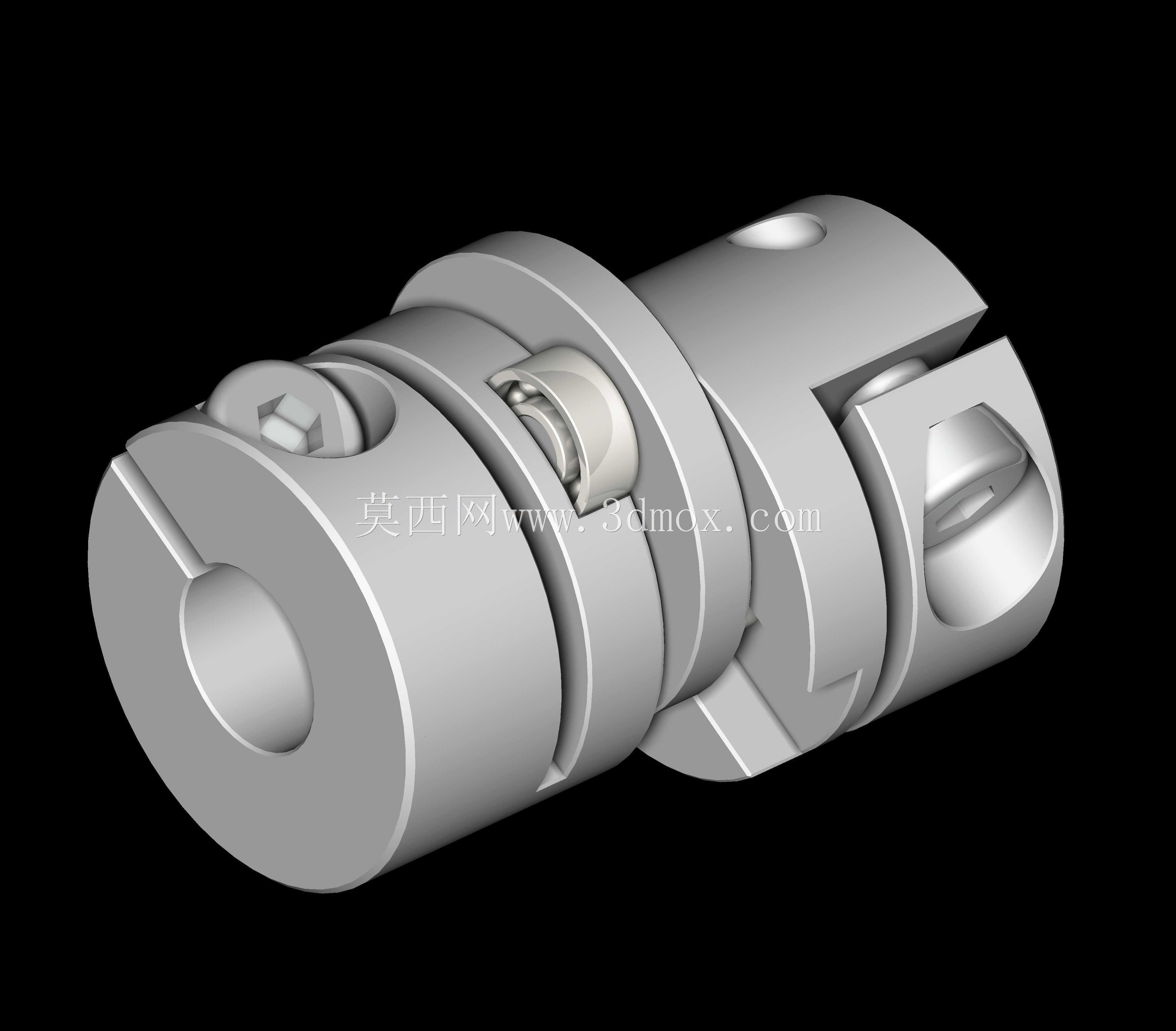

　　结构上，两侧轮毂采用开槽夹紧方式与轴连接，夹紧螺钉在轮毂侧面形成锁紧力。这种方式比顶丝固定更有利于均匀抱轴，能够减少微动磨损和回转间隙。中间盘通过两组相互垂直的配合面分别与输入、输出轮毂嵌合，旋转时中间盘并不围绕单一固定中心转动，而是在偏心量作用下做小幅平面滑动。滚珠轴承的加入，使局部转动与支承关系更加明确，可降低摩擦阻力，并改善联轴器在较高转速或频繁正反转条件下的平顺性。设计时需要保证轴承外圈、内圈与相邻零件之间的定位可靠，避免轴向窜动造成滑槽脱开。

　　在实际设备中，这类联轴器常用于步进电机、小型编码器、微调机构、泵轴连接以及实验台传动链路。它的优势不是承受大扭矩，而是在紧凑尺寸下补偿平行偏移，降低对加工同轴度和装配精度的苛刻要求。对于丝杠进给之类需要控制角向误差的场合，奥尔德姆联轴器相比弹性体联轴器具有较明确的运动关系；但在高速运行时，中间盘的滑动质量、滑槽间隙和润滑状态会影响振动与噪声，因此配合面应保持平整，装配后需手动盘转检查是否存在卡滞点。

　　建模时应重点表达三条功能线索：其一是两端轮毂的夹持孔、开槽和螺钉孔，这些特征决定轴系装拆方式；其二是中间十字滑块与两侧正交滑槽的配合关系，滑槽方向必须相差约90度，才能形成奥尔德姆运动；其三是滚珠轴承在轮毂或支承部位的安装位置，包括轴承外径、内径、厚度以及相邻台阶面。若用于后续工程细化，还需要补充公差配合、螺钉规格、轴承预紧和材料表面处理。配合间隙过小会使偏心补偿受阻，间隙过大则会带来冲击和回差，因此滑槽宽度、滑块厚度和轴承定位都应围绕实际允许偏移量进行校核。

　　从维护角度看，联轴器装入设备后应保证两侧轴端尽量平行，偏心补偿虽能吸收安装误差，但不应把它当作替代轴承支承的手段。长期运行中，滑动面磨损、轴承松动和夹紧螺钉松弛都会造成传动精度下降。外观上该模型为圆柱套筒式布局，端部开孔与侧面开槽清晰，整体没有复杂外壳，便于观察内部传动原理，也适合作为机构教学、方案选型和小型传动装置设计参考。
