手动螺旋锁紧夹钳工装夹具结构

　　手动夹钳属于工装夹紧领域里非常典型的便携式手动锁紧机构，常见于焊接工位临时定位、小型零部件装配、钣金修配、机加工辅助装夹以及现场维修作业。它不像液压或气动夹具那样依赖外部动力源，操作人员通过顶部T形手柄旋转丝杆，即可带动钳口产生稳定的夹持力，在没有气源、电源的野外检修、试制车间和小批量生产场景中适应性很强。

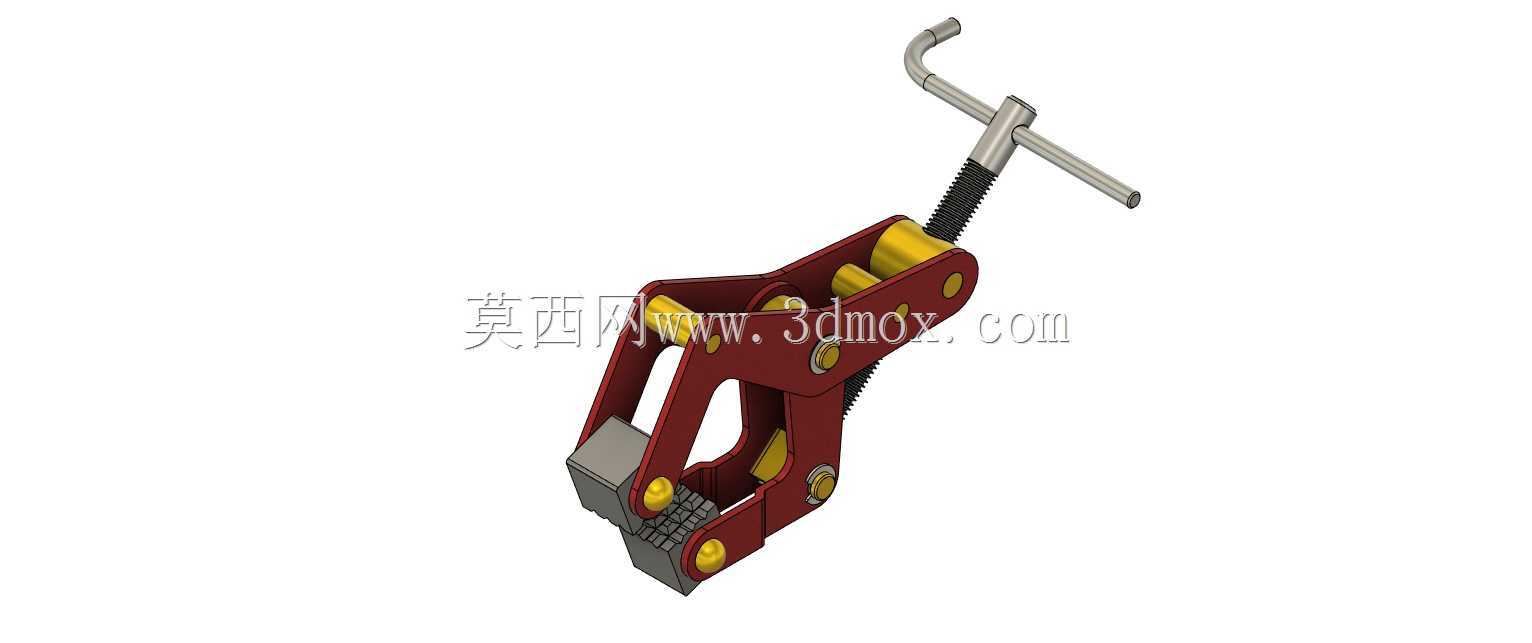

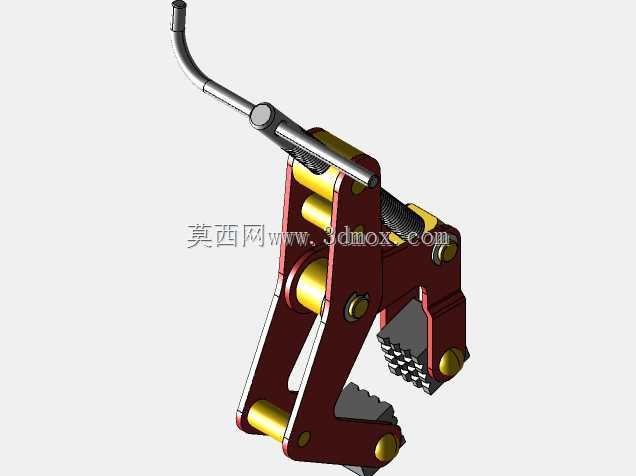

　　从结构组成看，该夹钳主要由红色钳体框架、黄色铰接销轴、黑色梯形丝杆、T形施力手柄、活动压块以及固定钳口夹持面构成。钳体采用多连杆式框架布局，侧板通过若干销轴形成刚性支撑，既保证夹持时的力流传递，又让活动部件在开合过程中保持明确轨迹。丝杆承担主要增力功能，螺纹段将手柄输入的旋转运动转化为钳口方向的直线进给；手柄末端弯折并配横向握杆，便于单手或双手施加扭矩，在需要较大预紧力时可以获得比普通平口钳更直接的操作反馈。

　　钳口部分是该结构的功能核心。固定侧与活动侧均设置了带齿纹或网格纹理的夹持面，目的是在夹持圆钢、方管、薄板边缘或异形件时增加摩擦系数，减少工件受侧向力时打滑、退夹的风险。活动压块与丝杆端部之间并非简单刚性固连，而是通过铰接或浮动接触方式配合，使压块在夹紧过程中能够轻微自适应贴合工件表面；当工件表面存在轻微倾斜、氧化皮或焊渣不平的时候，这种浮动设计可以避免局部点接触造成压痕集中，也能让夹持力更均匀地分布在接触区域。

　　设计思路上，这类手动夹钳强调“快速到位+螺旋锁紧”的组合逻辑。粗调阶段可以利用钳体连杆开口和活动件间隙，让钳口快速接近工件；精调阶段再旋转丝杆施加夹紧力。相比纯螺杆式夹具全程旋进的操作方式，这种结构能明显缩短空行程时间；相比纯肘节式快速夹，它又保留了螺纹副的自锁特性，在振动工况下不容易因弹性回弹而松脱。销轴位置和钳体轮廓的选取，需要兼顾开口量、力臂比和操作者手部空间：销轴过于靠近钳口会降低框架刚性，过于靠近手柄则会增大整体外形并削弱夹紧增益。

　　外形与安装边界方面，模型呈现的是一种手持或台面临时放置使用的夹钳，整体长度方向由T形手柄、丝杆和钳体串联构成，高度方向集中在钳口与侧板铰接区域。布置到工装方案中时，不能只核对钳口最大开口，还要预留手柄旋转半径、丝杆后退行程以及操作者手腕活动空间。若将其固定在焊接平台或装配工装上，通常需要在钳体底部或侧板外侧增加安装座、压板或定位销，并确认夹紧反力不会使安装面翘起；若作为手持工具使用，则应控制钳体重心，避免手柄端过长导致操作疲劳。

　　在实际选型和建模校核中，需要重点关注三处配合关系：其一，丝杆与钳体螺母段的螺纹配合应具备足够啮合长度，防止在满载荷下出现螺纹剪切或偏载；其二，各铰接销轴与孔之间需要保留合理间隙，既要保证活动件转动灵活，又不能因间隙过大造成钳口错位；其三，钳口齿面硬度和工件材料硬度要匹配，夹持软质铝件、铜件或已加工表面时，可更换铜质、尼龙或聚氨酯垫块，避免压伤成品面。

　　三维结构表达时，应把钳体侧板的折弯/切削轮廓、销轴端部限位、丝杆螺纹走向、手柄焊接或装配关系、钳口齿形以及压块浮动方向都建清楚。用于工程图或装配指导时，还应体现活动件的极限开合位置，防止设计人员只看到闭合状态而误判最小操作空间。整体来看，该手动夹钳结构紧凑、动作直观、维护点少，适合作为手动工装夹具设计案例，也可为快速夹紧机构、便携维修工具和小型焊接定位装置的方案设计提供参考。
