摩比世界弹射玩具替换车轴结构

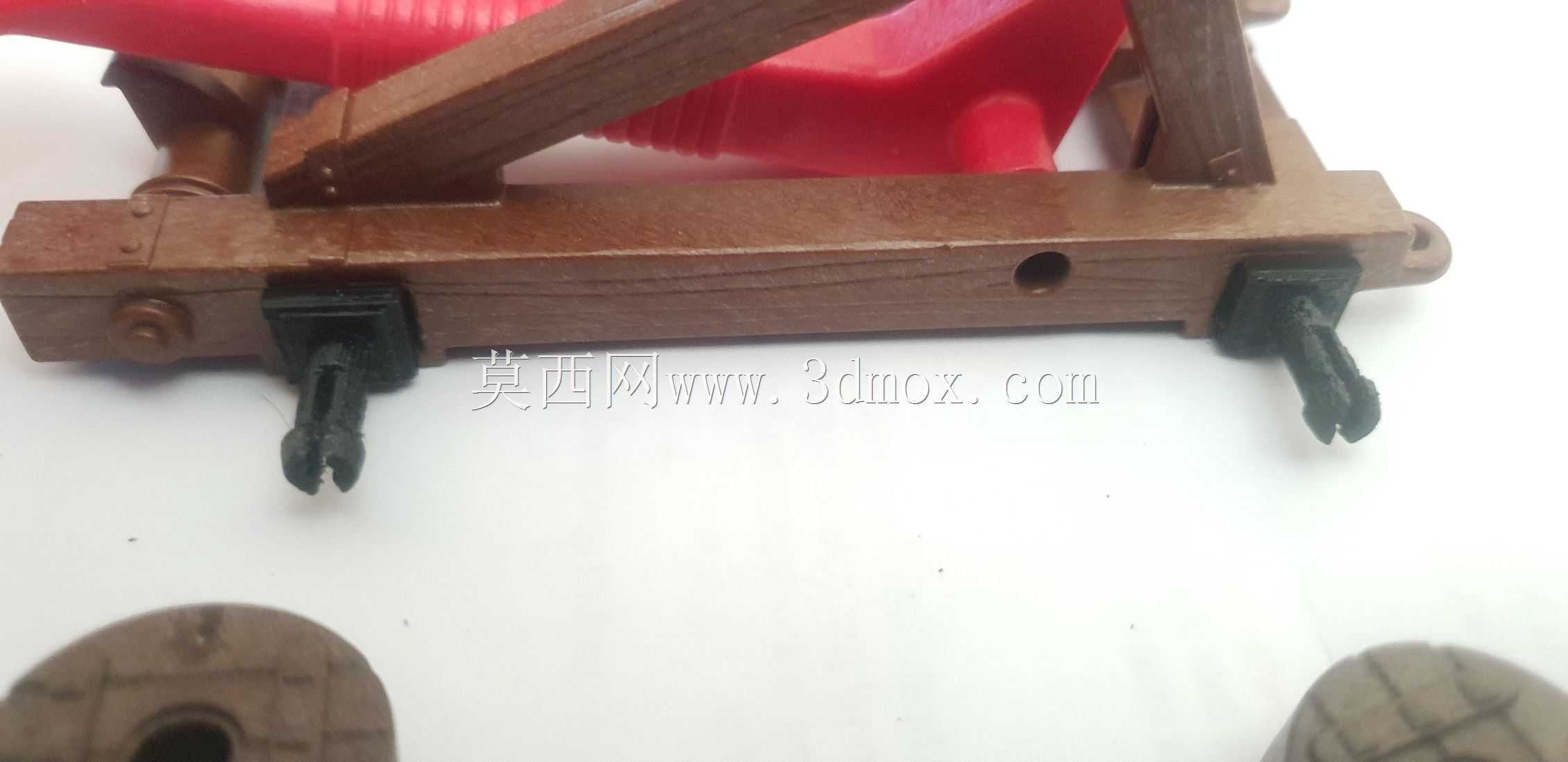

　　这套替换轴件面向拼装弹射玩具的底部支撑与前端夹爪联动区域，主要解决原塑料件长期弯折、拆装后根部开裂或销轴孔磨旷后的维修替换问题。实物对应弹射车架两侧向下伸出的黑色支撑夹爪，以及贯穿棕色仿木主梁、承担转动和定位作用的轴系，不是单纯的圆棒，而是把轴颈、限位台阶、端部叉形夹头和安装配合面整合在同一零件上。

　　从使用场景看，该件位于玩具弹射机构的受力边界：主梁承担上方弩臂、扭簧或弹射摆臂传递的载荷，轴件既要让两侧支撑脚保持固定张开角度，又要在车轮、底座或地面接触时承受侧向掰动。儿童玩具在搬运、按压发射和跌落过程中，载荷并不沿理想轴线作用，叉爪端部会受到扭转，轴与梁孔之间也会出现反复微动。因此建模时不能只按外观复刻，需要把孔轴配合、端部开口槽、夹爪壁厚和根部圆角作为重点。

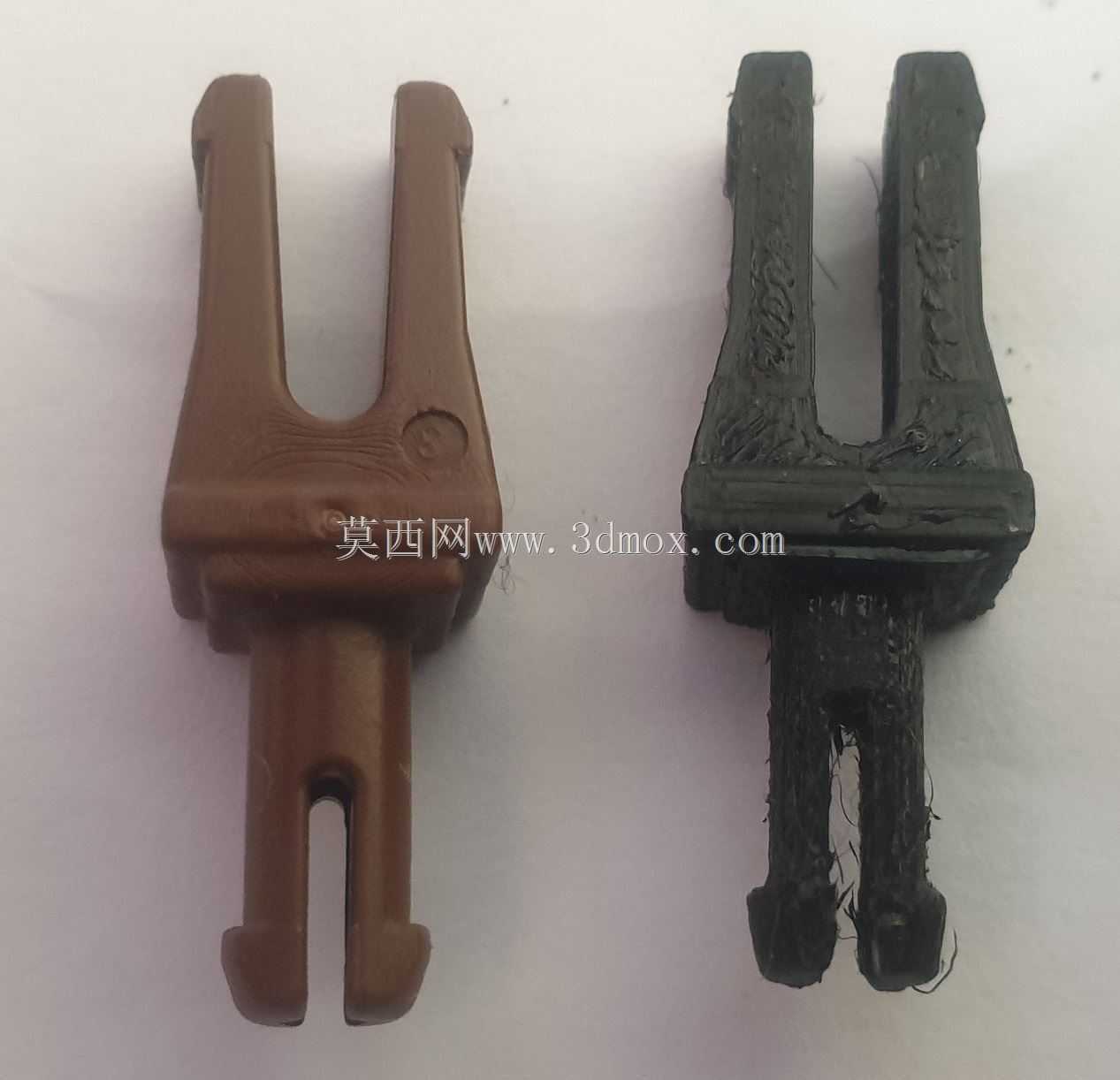

　　结构上，轴段穿过仿木主梁上的横向孔位，孔位周边在原图中可见明显的圆柱孔边界。轴的中间部分应设置与梁宽对应的限位长度，避免装配后左右窜动；两端伸出段连接黑色夹爪，夹爪下端为开口叉形，能够卡在配套小轮、支架或地面限位件上。叉口不是装饰缺口，它决定零件能否快速卡入原有支座，也影响拆卸时的弹性变形量。若采用打印件制作，叉爪两臂需要保留适度挠性，壁厚过薄会在卡装时断裂，过厚则失去卡扣变形能力。

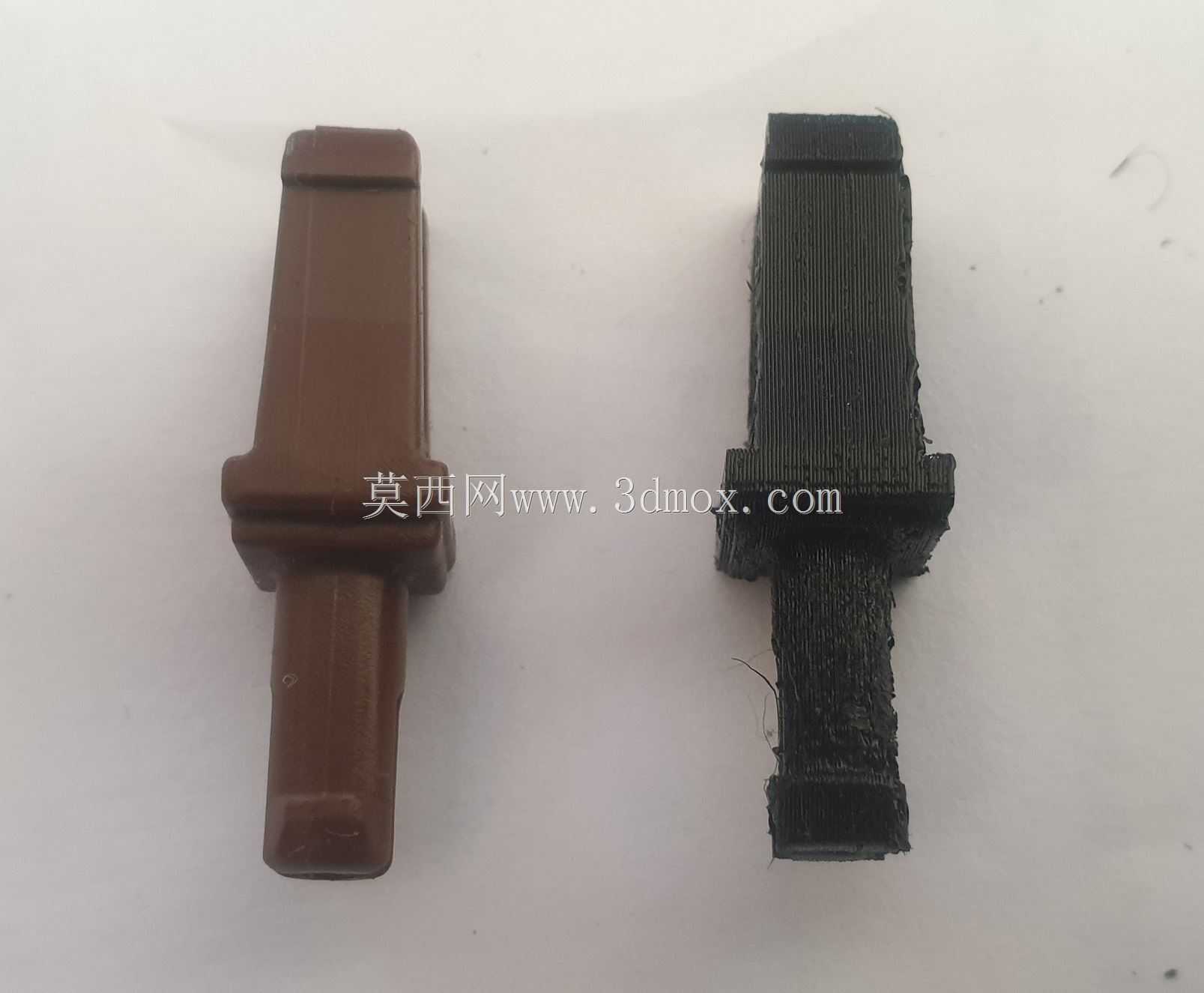

　　设计思路上，应先依据主梁孔心距确定轴的总跨度，再反推两端夹爪的中心位置。棕色主梁表面有仿木纹和拼接凸台，但替换轴属于隐藏与半外露结合件，外形无需复制木纹，重点是保证同轴度和装配干涉。轴颈直径可按原孔实测尺寸取过渡配合，若用于树脂或FDM成型，建议在圆柱配合面预留少量研磨余量；端部叉爪的外侧轮廓应与原黑色件一致，内侧开口宽度则要匹配被夹持销轴的直径。根部转角处不宜做成尖锐直角，应加入小圆角，以降低发射冲击和跌落时的应力集中。

　　安装边界方面，轴件装入后不能与上方红色弹射件、棕色斜撑梁或底部轮架发生摩擦。主梁下方空间较浅，夹爪向下伸出后需要保留转动和卡接间隙；轴端若超出梁孔过多，可能顶住外侧装饰板，若伸入过短，则会导致夹爪晃动。建模时可把主梁、斜撑、轮架和红色发射部件作为装配参照，检查轴在极限转动角度下是否与孔口边缘、螺钉柱或加强筋干涉。

　　从功能特性看，该轴同时承担定位、支撑、卡扣和少量弹性连接作用。它不像高速传动轴那样要求严格动平衡，但对孔位同轴度、轴向限位和叉口耐久度较敏感。若用于批量仿制，可将轴段与夹爪拆成两件设计，金属轴提供强度，塑料夹爪提供弹性卡扣；若追求一体打印，则应让叉爪臂沿层纹方向承受主要拉力，并在根部增加连续过渡。对于维修场景，一体件更便于直接替换，分体件则更适合频繁拆装和高载荷使用。

　　外形尺寸上，轴的长度由车架左右夹爪间距决定，直径受主梁现成孔径约束，不能随意放大；夹爪部分的高度、开口深度和末端倒角影响卡装手感。末端宜做导入倒角，使销轴更容易压入叉口；叉口底部可做成圆弧，以减少接触点的局部压伤。配合孔周边若原梁已经磨大，可在替换轴上增加薄衬套或台阶环，恢复径向间隙，而不是盲目加粗整根轴导致装配困难。

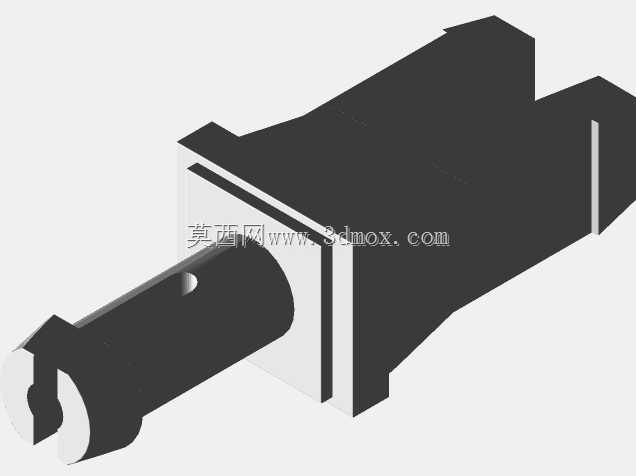

　　实际建模时，建议先完成轴中心线和主梁孔位的装配骨架，再建立两端夹爪的对称轮廓。叉爪内侧夹持面、外侧避让面和轴颈过渡面应连续，避免出现突然缩径。对于弹射瞬间的冲击，可重点检查轴与孔口接触的两条环形边界，以及叉爪开口根部这两个高风险区域。通过合理设置台阶、圆角和卡扣间隙，替换件既能维持原玩具的发射姿态，又能提高反复拆装后的结构可靠性。
