摩比世界弩炮玩具替换车轴结构

　　该替换车轴针对摩比世界5479弩炮玩具的轮轴连接部位开发，核心作用是替代原玩具老化、断裂或丢失的原车轴，恢复弩炮底盘的轮组转动与架设支撑功能。弩炮作为古代投射器械的微缩还原玩具，原车轴需要同时承担轮体铰接、底盘承重、架设定位三重作用，长期把玩中轴体反复受扭转、插拔、侧向挤压，原塑料轴根部极易出现应力断裂，该替换件正是针对这一失效场景完成结构适配。

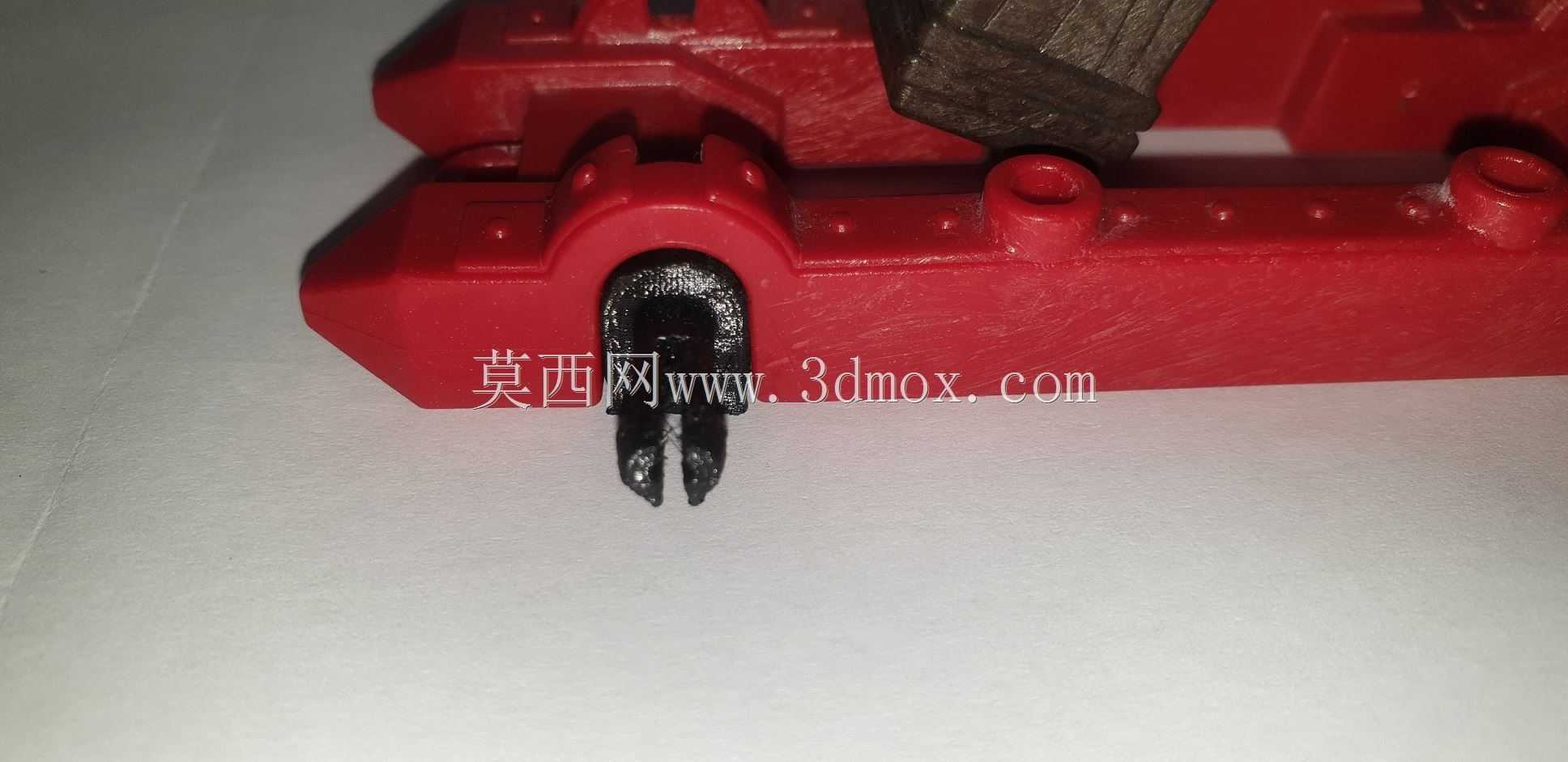

　　从实际使用场景来看，该配件直接嵌入红色弩炮底盘前端的轴座卡槽内，轴体上端的限位凸台完全卡入底盘预设的C型卡扣槽，不需要额外粘接或者紧固件辅助，按压即可完成装配，拆卸时也可沿卡槽开口方向直接撬出，适配玩具反复拆装、场景摆放的使用需求。轴体下端为分叉式叉形结构，对应原车轮的中心安装孔，叉口预留的弹性间隙可以在车轮装入时产生微量形变，撑住轮孔内壁，既保证车轮能够绕轴自由转动，又能避免车轮在把玩、挪动过程中意外脱落。

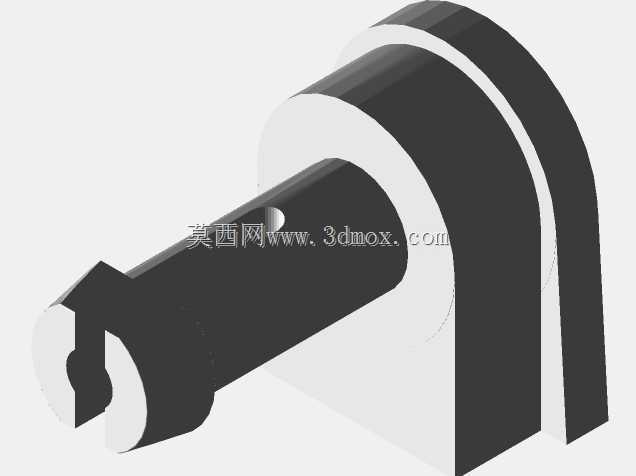

　　设计思路上完全遵循原车的装配边界做逆向适配：轴体总高度控制在与原车轴一致的尺寸范围内，上端限位头的外径略大于轴座卡槽宽度，装配后卡在底盘上表面，不会从卡槽中向下滑脱；轴身中段的圆柱段与底盘轴孔采用间隙配合，预留0.1mm左右的配合余量，既不会因为过紧导致轴体卡滞，也不会因为间隙过大出现轴体晃荡、轮组偏摆的问题。下端叉脚的外侧面做了微小的倒斜角，车轮安装时可以顺着倒角滑入叉口，降低装配难度，叉脚末端的外翻限位边厚度控制在0.8mm，装入轮孔后刚好卡在轮孔外侧，不会突出轮体表面影响玩具整体摆放。

　　外形尺寸方面，轴体最大外径不超过8mm，整体长度适配弩炮底盘到轮体中心的安装距离，安装完成后轴体不会突出底盘上表面，也不会向下超出车轮下沿，完全保留原玩具的离地间隙与外观完整性。轴体根部与底盘接触的位置做了圆角过渡，避免应力集中在轴肩位置，相比原薄壁塑料轴，该结构的根部截面厚度增加了20%，抗弯折能力明显提升，即使玩具被侧向摔落，轴体也不容易从根部断裂。

　　从功能特性上，该配件不需要对原弩炮底盘做任何打磨、钻孔改造，完全利用玩具本身已有的卡扣结构实现固定，属于无损替换件。除了承担车轮的铰接转轴作用，轴体上端的凸台同时可以作为弩炮架设时的定位支点，当弩炮从行军状态切换为发射架设状态时，轴体随轮组一同转动，凸台会卡入底盘对应的定位凹槽，限制轮组的转动角度，让弩炮在桌面摆放时不会出现滑动、移位。

　　建模过程中优先还原了原车轴的所有装配基准：首先扫描底盘轴座的卡槽轮廓，提取卡扣的开口宽度、深度、C型槽的曲率参数，再对应车轮中心孔的内径、孔深尺寸，反向推导轴体各段的直径与长度。叉口的开槽宽度设置为1.2mm，既保证两个叉脚拥有足够的弹性变形量，又不会因为开槽过宽导致叉脚强度不足，反复插拔车轮后出现塑性变形。轴体所有外露棱边都做了R0.3mm的圆角处理，没有尖锐毛刺，符合玩具配件的安全使用要求。

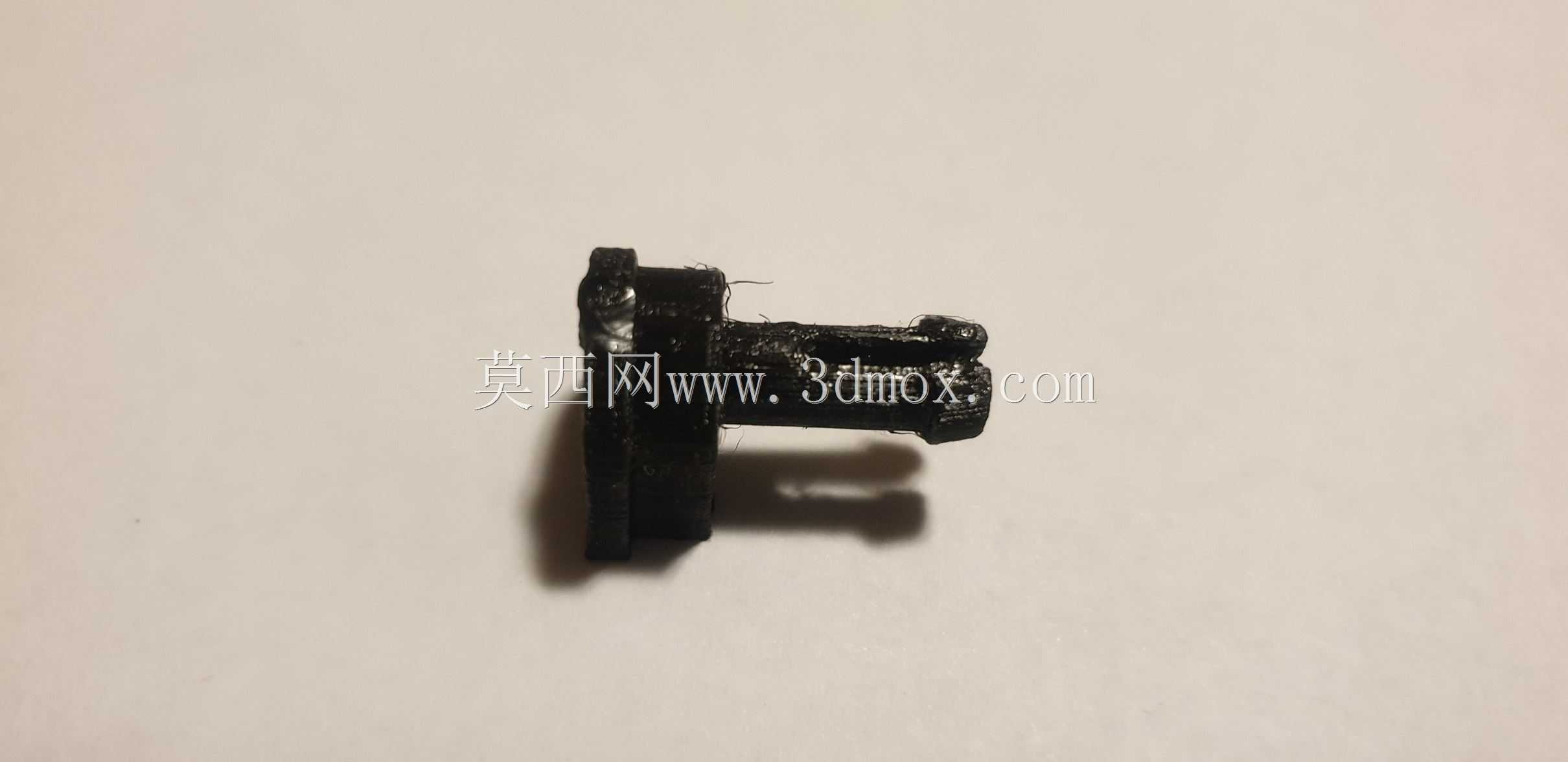

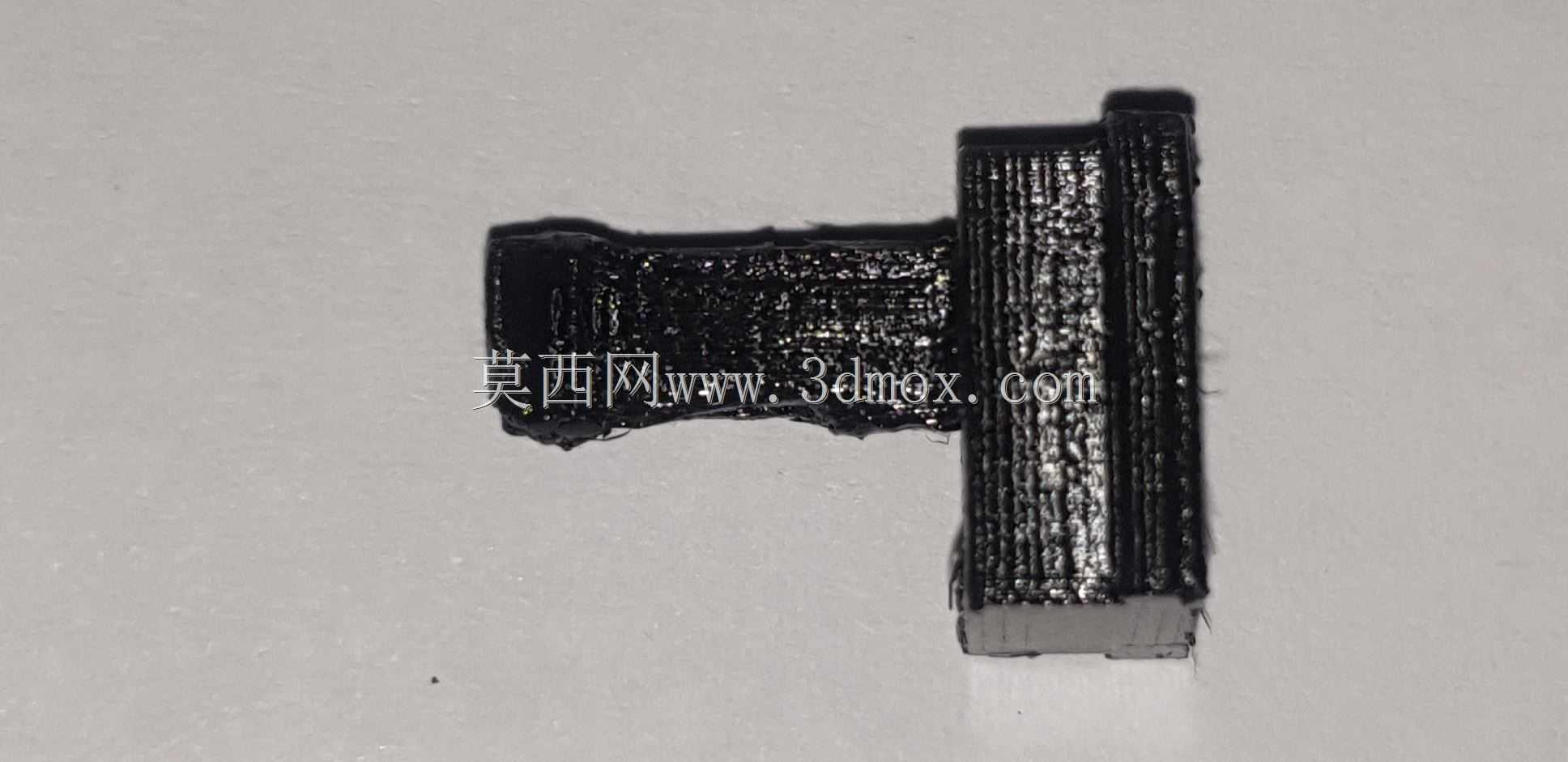

　　该结构同样可以延伸应用到同系列摩比世界古代战车、投石机等带轮玩具的轴件替换场景，只要底盘轴座卡槽尺寸、轮孔参数匹配，就可以直接通用。针对3D打印制作的场景，轴体沿竖直方向摆放打印即可，不需要添加支撑，成型后叉脚的弹性能够满足PLA、PETG等常见打印材料的性能要求，装配后轮组转动顺滑，无卡滞、松脱问题，完全还原原玩具的把玩功能。
