摩比世界SystemX场景支撑内脚卡扣件

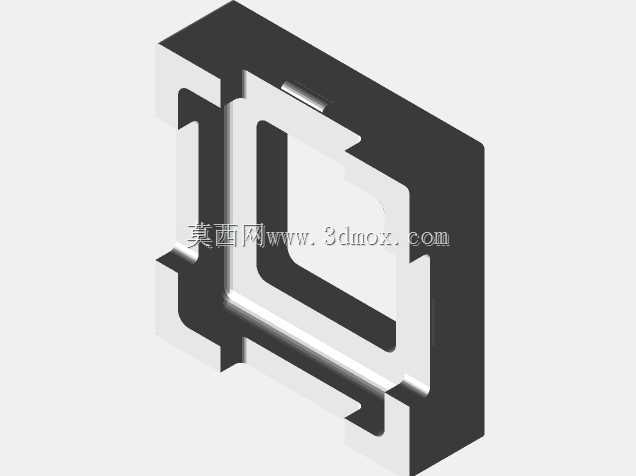

　　这套小型支撑内脚卡扣件，主要服务于摩比世界SystemX系列拼插场景的坡道、楼层底板、平台模块的内侧对位与限位，属于玩具场景搭建里容易被忽略但直接影响拼装手感的细小功能件。日常在搭建多层建筑、电梯坡道、仓谷围栏、主题场景底板时，板块拼接处如果仅靠外侧卡扣受力，反复拆装后很容易出现板块翘边、对位偏移、坡道接缝高低差的问题，这类内嵌支撑脚就是藏在板块拼接缝隙内侧的受力小件，从内部顶住相邻模块的对接边，把外侧卡扣的单点受力分散到板块内侧的支撑面上。从结构设计思路来看，整件采用方块式基座造型，主体为近似方形的块状基体，基体中部开设贯通的方形镂空窗口，这个镂空并非单纯减重：一方面在注塑成型时可以让块状基体的壁厚分布更均匀，

　　避免厚壁位置出现缩孔、冷却变形，另一方面镂空窗口也作为拆装时的对位观察孔，拼装时可以透过窗口确认内侧卡舌是否完全卡入对应板块的卡槽，避免盲装导致卡舌别断。基体底部伸出两个对称的小型卡舌，卡舌朝向板块对接缝的方向设置，卡舌根部做了小幅的退让斜角，压入板块内侧卡槽时可以顺着斜角滑入，到位后卡舌端面抵住卡槽侧壁，形成轴向限位，防止支撑脚从板块内侧脱出。基体顶面和侧面都做了小尺寸的圆角过渡，没有尖锐棱边，既符合玩具产品的安全设计要求，也能避免拆装时棱边刮伤塑料板块的配合面。实际安装时，支撑内脚是嵌入在SystemX场景板块的内侧预留槽位里，不会外露在场景可见面，方块基座的外轮廓和板块内侧的沉槽尺寸匹配，基座装入沉槽后，

　　四周侧壁和沉槽内壁形成小间隙配合，既可以轻松压入，又不会在槽内出现明显晃动；底部两个卡舌穿过沉槽底部的对应开孔，卡入相邻对接板块的内侧卡位，当两块场景板块沿拼接面对齐压合时，支撑内脚的基座端面同时顶住两块板块的内侧壁，抵消板块受外力时向外张开的变形趋势，外侧的拼接卡扣负责把两块板块拉合，内侧支撑脚负责顶住接缝不让板块外张，内外配合之后，拼接缝的紧密程度会明显提升，哪怕是经常拿取、搬动的大型场景，接缝位置也不容易松脱。针对替换电梯坡道这类带倾斜角度的对接场景，支撑内脚的方块基座高度做了适配坡道板块厚度的匹配设计，基座的支撑面高度和坡道内侧的加强筋高度齐平，坡道上放置小人偶、小型配件载具的时候，荷载从坡道面板传递到内侧加强筋，

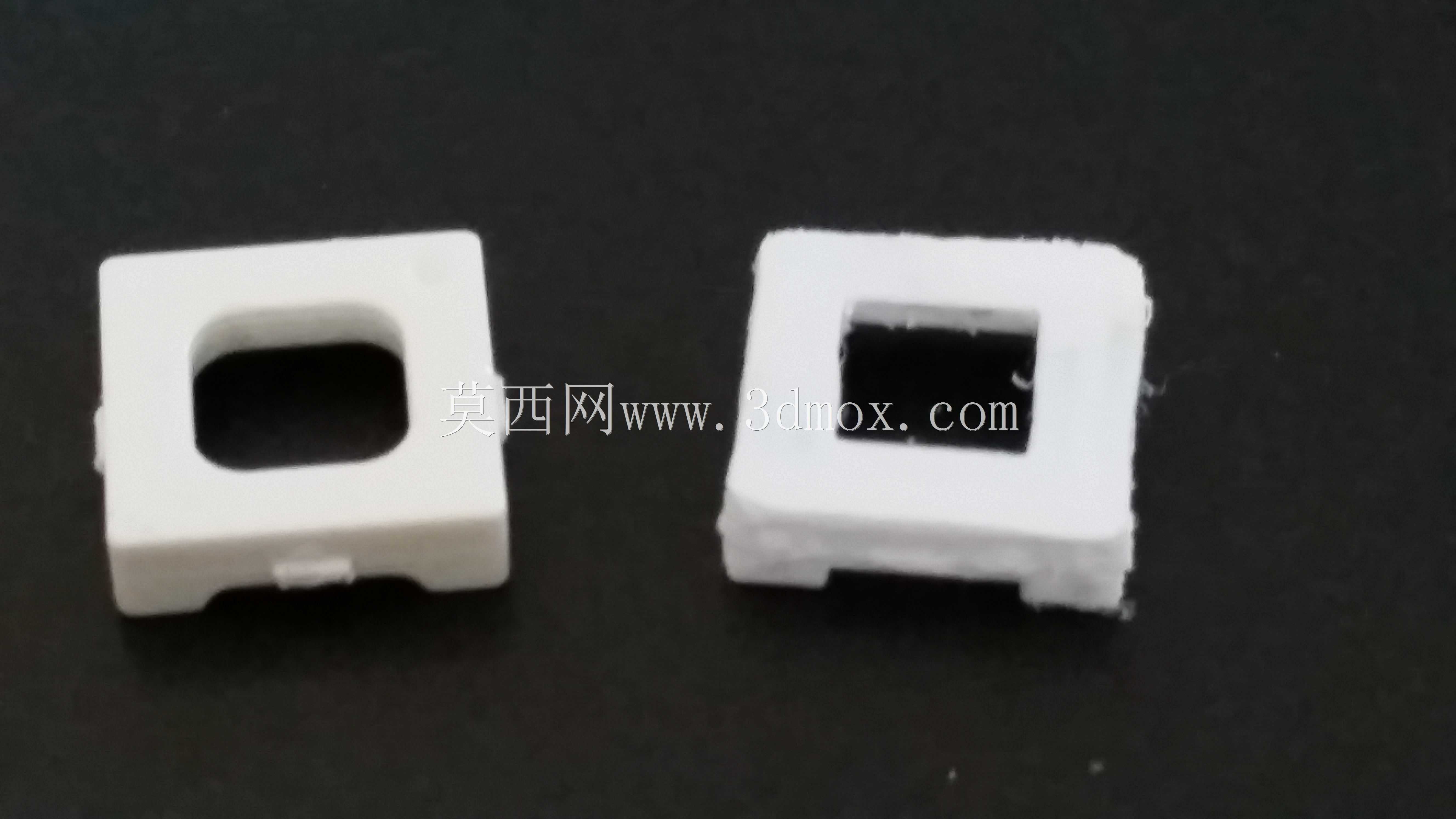

　　再分散到支撑内脚的基体上，不会让坡道面板长期受载出现下弯变形。卡舌的伸出长度控制在刚好卡入卡槽深度的三分之二位置，预留了少量的弹性退让空间，拆装时用小号螺丝刀从板块外侧的预留小孔轻轻顶压卡舌，就可以把整个支撑脚从内侧槽位推出，不需要暴力撬掰，避免损坏原场景板块。这类小零件在原版玩具套装里属于极易丢失的损耗件，搬运场景时不小心磕碰板块内侧，细小的支撑脚很容易从槽位脱落遗失，一旦缺失，对应的拼接位置就会出现接缝张开、坡道下沉的问题，单独替换这个小件就可以修复整套场景的拼接精度，不需要更换整块场景底板。建模过程中需要重点把控几个配合边界：方块基座的外形尺寸要和原版沉槽保持一致，过大则压装时会撑裂塑料槽壁，过小则装入后晃动起不到支撑作用；中部镂空窗口的壁厚要均匀，窗口四周的料厚和基座外壁料厚差值控制在较小范围，防止打印或注塑成型时窗口周边出现翘曲；底部两个卡舌的间距要和板块底部开孔的孔距严格对齐，卡舌的厚度要兼顾弹性和强度，太薄则反复拆装后容易断裂，太厚则压装时需要的力过大，容易把卡槽撑白。整件没有复杂的曲面特征，结构简洁但功能指向明确，所有造型特征都服务于内侧支撑、卡扣限位、均匀受力这几个核心需求，没有多余的装饰结构，适配FDM等常见桌面3D打印工艺制作替换件，打印时不需要添加支撑，方块基底直接贴平台成型，成品的尺寸精度很容易满足玩具场景的拼装要求。
