全金属弹簧鳄鱼夹测试接线夹持结构

　　这套夹持件的结构主体采用两片对称冲压金属夹臂交叉布置，铰接点位于夹体中段，扭簧套在铰接销轴外侧，两端分别抵靠上下夹臂内侧，使夹口在自由状态下保持闭合。操作人员捏压夹体尾部时，夹臂绕销轴旋转，前端夹口张开；松开后扭簧释放扭矩，夹口自动回弹并产生持续夹持力。该动作路径短，单手即可完成开合，适合在电气测试、实验台接线、线束临时固定、工件点焊定位等需要频繁装拆的场合使用。

　　夹口区域设计为锯齿状咬合面，齿形沿夹持方向连续分布，能够嵌入导线绝缘层、金属引脚或薄件表面，降低滑脱概率。与平面夹口相比，锯齿接触区形成多点压紧，既可以夹持圆形导线、针脚、端子，也可以夹持片状试样、标签牌和小型工装件。夹口内侧留出一定开口高度，能够容纳不同线径的测试线；夹臂前端做收窄处理，便于伸入密集端子排、电路板元件间隙或狭窄工装空间。对于弱电检测、信号采样、电源短接等工况，夹持后的接触稳定性直接影响测试结果，因此夹口对中、齿深和弹簧预紧力需要协同控制。

　　从受力路径看，手指按压力作用在尾部压片位置，经夹臂杠杆放大后转化为夹口闭合力。铰接孔与销轴之间采用小间隙配合，保证夹臂旋转灵活，同时避免侧向晃动。扭簧的圈数、丝径和张开角度决定夹持力曲线：弹力过小会导致接触电阻波动或夹件脱落，弹力过大则增加操作疲劳，并可能压伤脆弱元件引脚。夹臂中部的长槽与折弯边不仅是外形特征，也承担加强筋作用，使薄金属板在反复开合时保持刚度，减少夹臂张开后的平面扭曲。

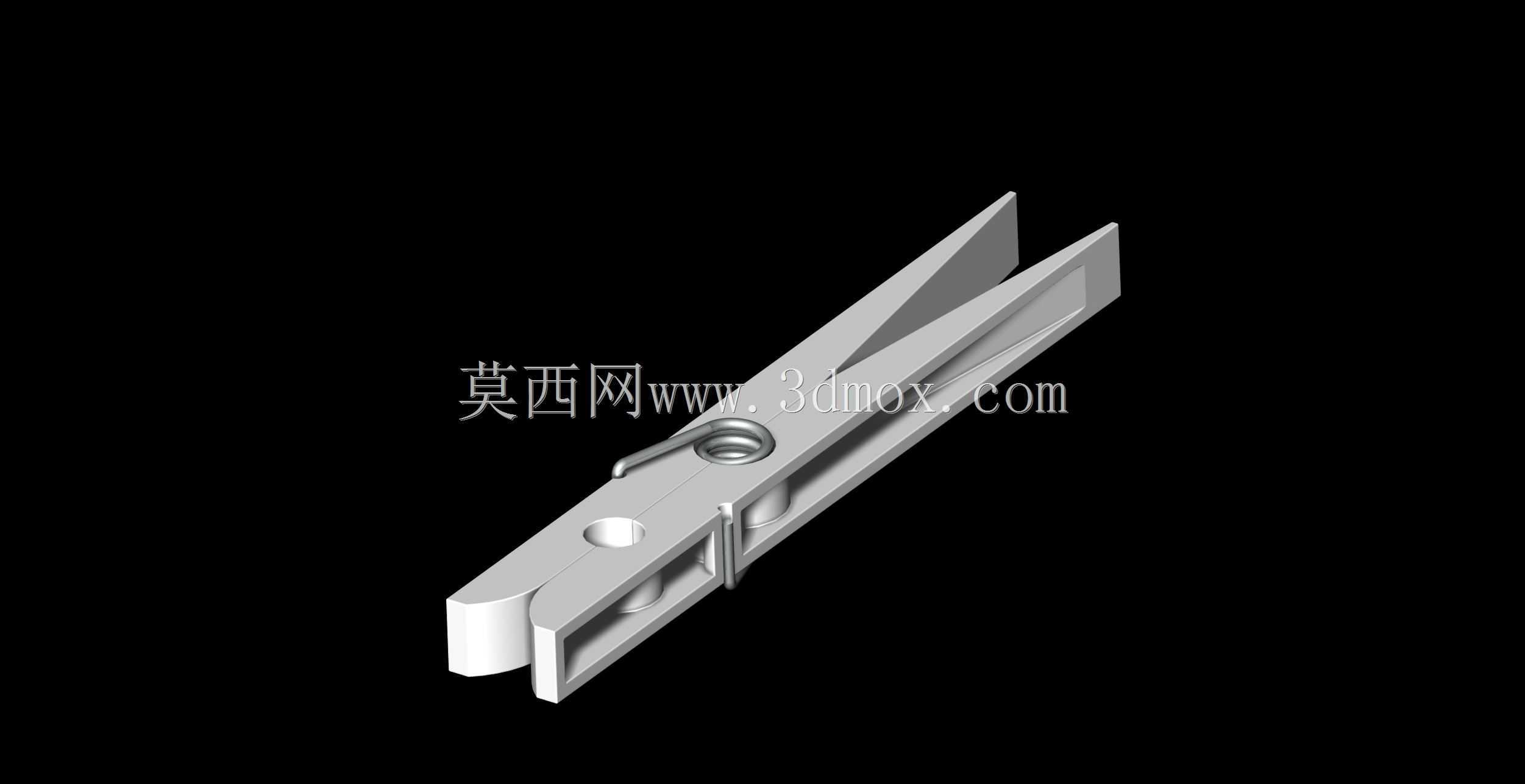

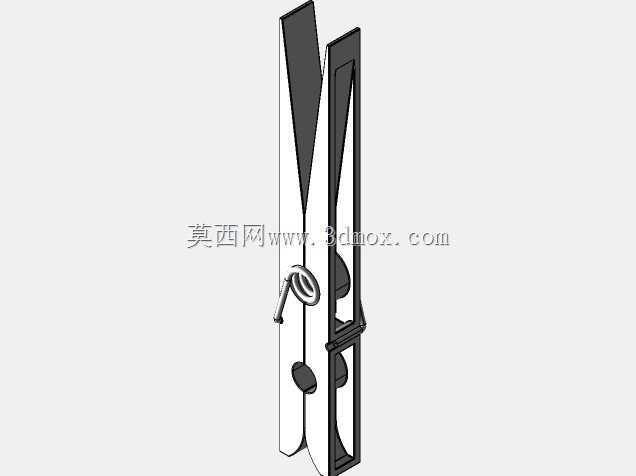

　　外形上，夹体呈细长流线型，前端为夹嘴，中段为铰接与扭簧安装区，尾部为按压受力区。细长结构有利于在有限空间内操作，尾部压边经过折弯加宽，增大手指接触面积，降低局部压强。夹臂侧面的翻边提高截面惯性矩，使冲压件在厚度较薄的情况下仍具备足够抗弯能力。夹体上的小孔可用于穿装防丢绳、固定绝缘护套或与外部支架连接；在自动化测试工装中，也可通过该孔将夹子安装在滑移机构、翻转压板或检测治具上。

　　安装边界方面，需要重点关注三类尺寸：一是夹口最大开度，决定可容纳导线或工件的厚度；二是铰接点到夹口尖端的长度，影响杠杆力臂和伸入深度；三是尾部按压区宽度，决定人工操作或机构压头的接触范围。若将其集成到测试治具中，压头应作用在尾部靠近末端的平面区域，避免偏压造成夹臂卡滞；夹体周围需预留扭簧径向回转空间，夹口前方则要保留导线插入和取放空间。对于带电作业场景，金属外部通常配合绝缘护套使用，护套包覆尾部和夹臂外侧，只露出必要的导电接触区，从而降低相邻端子短路风险。

　　建模时，夹臂适合先建立钣金展开轮廓，再通过折弯、切除和局部成形表达锯齿、翻边与铰接孔；扭簧需按螺旋扫掠生成，并保证弹簧端部与夹臂支撑位真实接触。销轴可作为独立零件装配，便于检查铰接同轴度和运动间隙。装配验证应重点模拟捏合尾部时夹口开度变化、扭簧压缩角度以及两片夹臂是否发生干涉。齿面接触区可根据使用需求调整齿距和齿尖圆角：尖齿适合咬入软质导线或薄件，圆角齿则更适合反复夹持已加工表面，减少压痕。

　　在实际产线中，这类夹子既可作为手持测试导线端部的导电连接件，也可作为工装里的快速压紧元件。用于电路检测时，金属夹体承担导电和夹持双重功能，材料与表面处理会影响接触电阻、弹性寿命和耐蚀性；用于机械固定时，则更关注夹持力、耐磨性和疲劳寿命。无论采用哪种用途，交叉杠杆、扭簧复位和锯齿夹口三者共同构成了其核心工作逻辑，结构简单却对尺寸配合、弹簧扭矩和接触齿形有明确要求。
