交叉立板趣味机械联动艺术摆件

　　这套交叉立板联动艺术摆件的结构搭建，最初是从展厅互动展项的落地需求切入的，不少工业科普展区、机械主题文创空间都需要一类不需要复杂动力、能直观展示杆件运动轨迹的小型装置，既不能有外露的尖锐传动件伤到观展人员，又要能让路过的人一眼看懂不同杆件在交错空间里的运动逻辑，这套结构就是顺着这个使用场景逐步调整出来的。

　　整个装置的承载基础是一块平整的方形底板，所有立板、铰接支点都直接固定在底板上，不需要额外做地面预埋，摆放时只需要找一块水平的台面即可，底板边缘做了小尺寸的倒角处理，搬运的时候不会划手，底板的厚度预留了足够的刚性，哪怕上方立板受到侧向的按压，也不会出现底板翘曲、支点移位的问题。两块竖向立板采用十字交叉的装配方式，互相垂直卡在底板的定位槽里，立板之间的拼接缝隙控制在很小的范围，既保证装配后不会出现晃动，也不需要额外打胶或者焊接，后期如果要更换不同开孔轨迹的立板，只需要松开固定件就能直接拆分，维护调整的门槛很低。

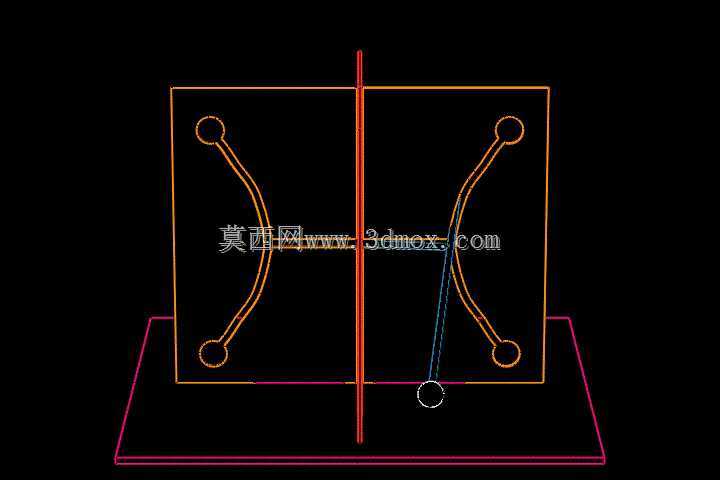

　　立板表面开出的异形曲线槽是整个装置的核心导向结构，每一条槽道的走向都对应一根摆杆的运动路径，槽道的宽度和摆杆端部的导向轴做间隙配合，间隙量控制在既能让轴顺畅滑动、又不会出现明显窜动的范围，避免摆杆运动的时候出现卡滞或者晃动。不同颜色的摆杆分别布置在两块立板的两侧，部分摆杆跨接在两块立板之间，当你拨动任意一根摆杆端部的球形把手时，动力会通过铰接点传递给跨接的连杆，带动其余摆杆沿着各自的槽道同步动作，白色摆杆沿着浅色立板的曲线槽走圆弧轨迹，绿色摆杆在深蓝色立板的槽道内做小幅度摆动，红色的长连杆横穿两块立板的间隙，把两侧的运动联动起来，整套动作没有电机、气缸这类动力元件，完全靠手动拨动就能实现连贯的联动效果。

　　从安装边界来看，整个装置的外轮廓尺寸适配常规的展示台面，底板的占地面积不到半平米，竖向立板的高度也控制在普通人站立时视线平齐的范围，不需要占用过大的竖向空间，摆杆全部动作的时候，端部球体的最大运动范围都不会超出底板的外边缘，周边不需要预留过大的安全避让距离，摆在展柜、桌面或者文创架上都不会和周边物品发生干涉。设计过程中特意把所有铰接点的位置都做了等强度校核，摆杆采用等截面的细长杆结构，在保证足够刚性、运动过程中不会出现弯折变形的前提下，尽可能减轻杆件自身的重量，手动拨动的时候手感轻盈，不会出现卡顿的生涩感。

　　这类装置除了用作科普展示之外，也可以放在机械设计工作室的桌面作为结构参考，很多刚接触连杆机构的设计人员，很难凭空想象交错轴之间的连杆运动轨迹，这套实体装置能把平面槽道导向、空间连杆联动的逻辑直观呈现出来，调试非标自动化的连杆送料机构、摆杆导向结构的时候，可以参考它的槽道间隙配合方式、铰接点的布置思路，规避运动过程中杆件和立板发生干涉的问题。结构里所有的零部件都采用规则的几何造型，没有复杂的异形曲面，加工的时候不管是用板材切割立板，还是用车床加工摆杆端部的球体和铰接轴，都不需要特殊的工装，普通的机加工设备就能完成全部零件的制作，装配时只需要按照定位槽把立板卡到底板上，再依次把摆杆的导向轴卡入对应槽道、装好端部限位件就可以完成组装，不需要复杂的调试过程。

　　考虑到长期展示的使用需求，所有运动配合面都预留了润滑脂的填充空间，长期频繁拨动也不会出现磨损过快的问题，立板和底板的表面做了不同颜色的分区处理，深蓝色、橄榄绿、绿色底板的配色能让不同走向的摆杆运动轨迹更容易被区分，观展的人可以清晰看到每一根杆件的运动路径，不会因为构件颜色混杂看不清联动逻辑。
