南汽布拉泽30mm口径金属腰带扣结构设计

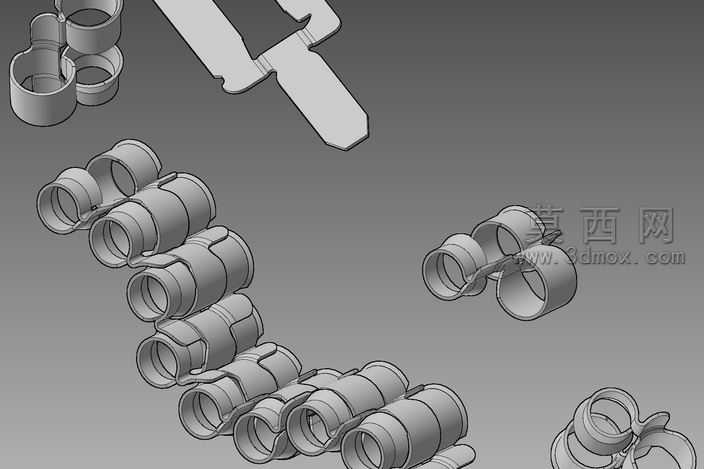

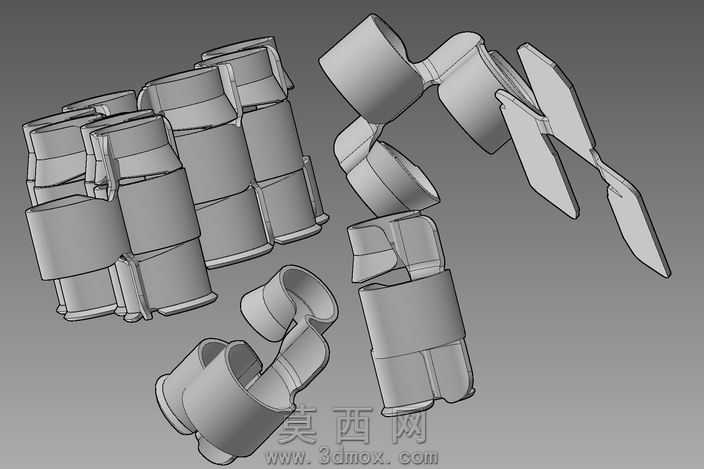

本作品为适配南汽相关工装配套需求设计的30mm口径金属腰带扣，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循金属冲压、弯折成型的工艺特性，对每一处弯折弧度、卡扣咬合间隙、带身穿入槽位尺寸都做了精准的参数约束，确保模型可直接对接后续开模生产流程。建模阶段先以草图绘制腰带扣的主体展开轮廓，通过钣金弯折特征生成扣身的基础弧形结构，再对扣头的咬合卡舌做单独的实体建模，预留出卡舌活动的弹性形变空间，同时对扣身与带身连接的固定夹位做了加厚处理，提升长期使用的结构强度。材质渲染阶段采用哑光磨砂金属材质，还原锌合金压铸成型后的真实表面质感，对卡舌的活动接触面做了轻微的高光处理，模拟金属部件长期摩擦形成的亮面效果，场景内通过多视角排布展示了腰带扣的组装状态、拆分状态以及不同角度的结构细节，清晰呈现扣身的包裹弧度、卡舌的开合角度、固定夹的卡位结构。设计过程中充分考虑了30mm宽度腰带的适配性，扣身内径严格控制在30.1mm，预留0.1mm的装配间隙避免带身穿入卡顿，卡舌的咬合齿深度设计为1.2mm，既保证咬合固定时不会轻易滑脱，又不会过度损伤皮带表面的纤维结构。同时针对金属部件的边缘做了全圆角处理，所有外露棱边都设置了R0.5的圆角，避免使用过程中剐蹭衣物或者划伤皮肤，扣身背面的固定夹采用双卡位设计，相比单卡位结构能大幅提升腰带尾端的固定稳定性，长期使用也不会出现尾端翘边的问题。整体模型结构完整，特征参数清晰，既可以作为五金配件设计的参考案例，也可直接导出通用格式用于手板打样验证，模型的每一处结构都对应实际生产的工艺要求，不存在无法落地的异形结构，充分兼顾了使用功能性、结构耐用性与外观简洁质感。
