无人机涵道式螺旋桨动力马达结构

　　这套涵道式螺旋桨动力单元主要面向小型多旋翼无人机、垂直起降固定翼验证机以及室内低速飞行器的推进系统开发，也可用于水下小型推进器、风洞试验台和教学演示平台的动力端匹配。整机把驱动电机、桨叶、涵道外圈和前端整流罩整合在同一轴线上，减少外露旋转件，在靠近人员作业、狭窄空间巡检或机载设备密集布置时，能够降低桨叶触碰线缆、支架和周边结构的风险。涵道壁面对桨尖气流形成约束，可削弱桨尖涡带来的能量损失，使相同转速下的推力输出更集中；在低速悬停和频繁变姿态工况中，气流沿环形通道加速后向后排出，推力方向也更容易保持稳定。

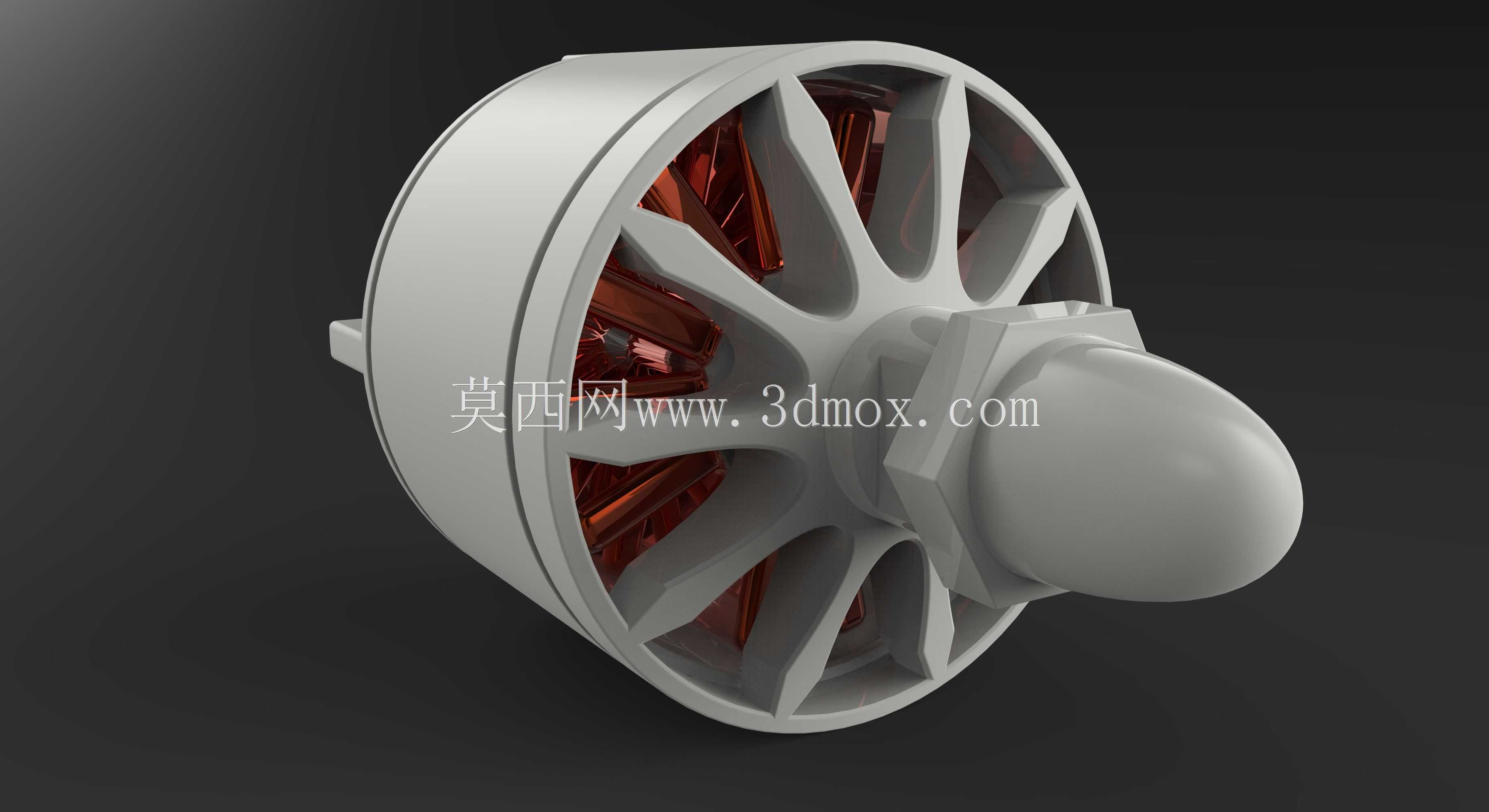

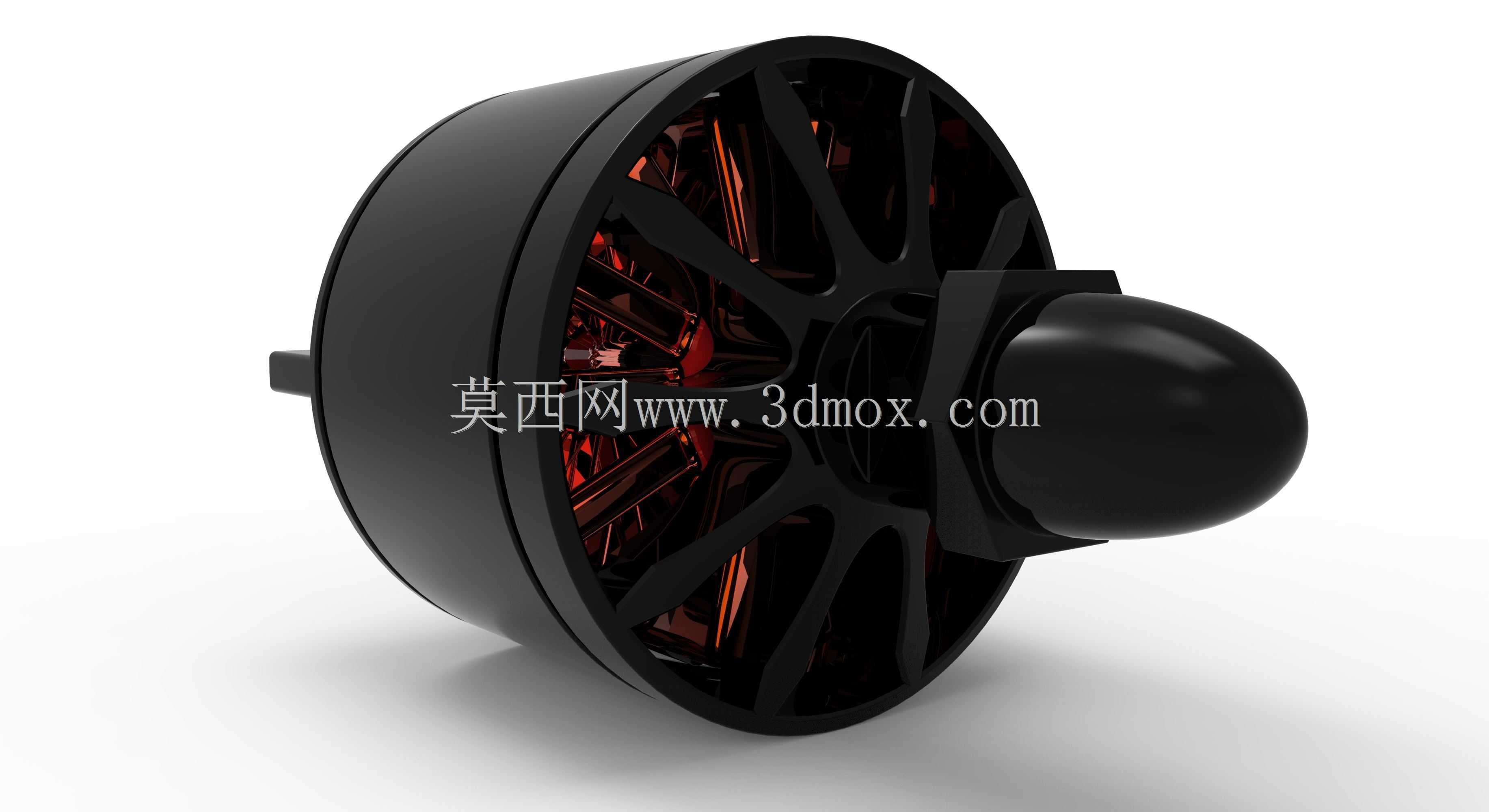

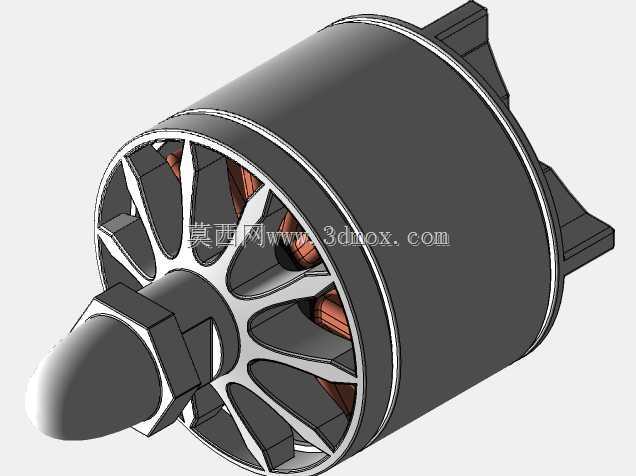

　　从结构布置看，圆柱形电机壳体构成主体承载段，后部环形支架将多片桨叶固定在涵道内部，桨叶前缘和后缘均与涵道内壁保持均匀间隙。前端黑色流线型整流罩覆盖电机轴伸和紧固件，把来流沿罩面平滑引导至桨盘区域，避免轴头、螺母等突出件直接冲击气流。整流罩与涵道之间通过径向支撑连接，支撑件在建模时需要兼顾刚度与迎风阻力：截面过厚会增加阻塞面积，使有效过流面积下降；截面过薄则可能在电机启停和气动交变载荷下产生振动。桨叶采用扭曲叶型，根部弦长较大以承受离心力和弯矩，叶尖区域弦长收窄并贴近涵道内壁，适合在高转速下维持较稳定的环量分布。

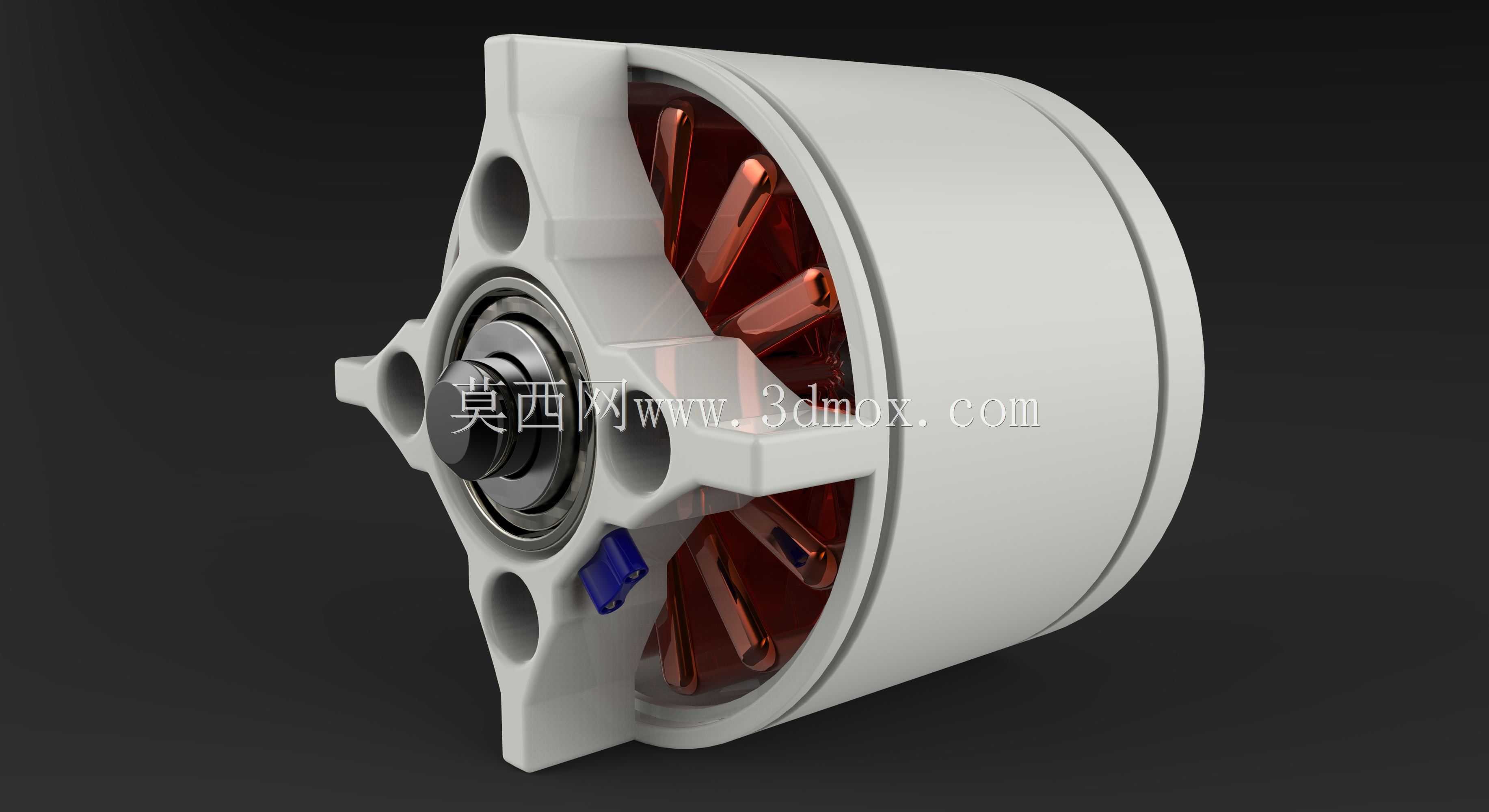

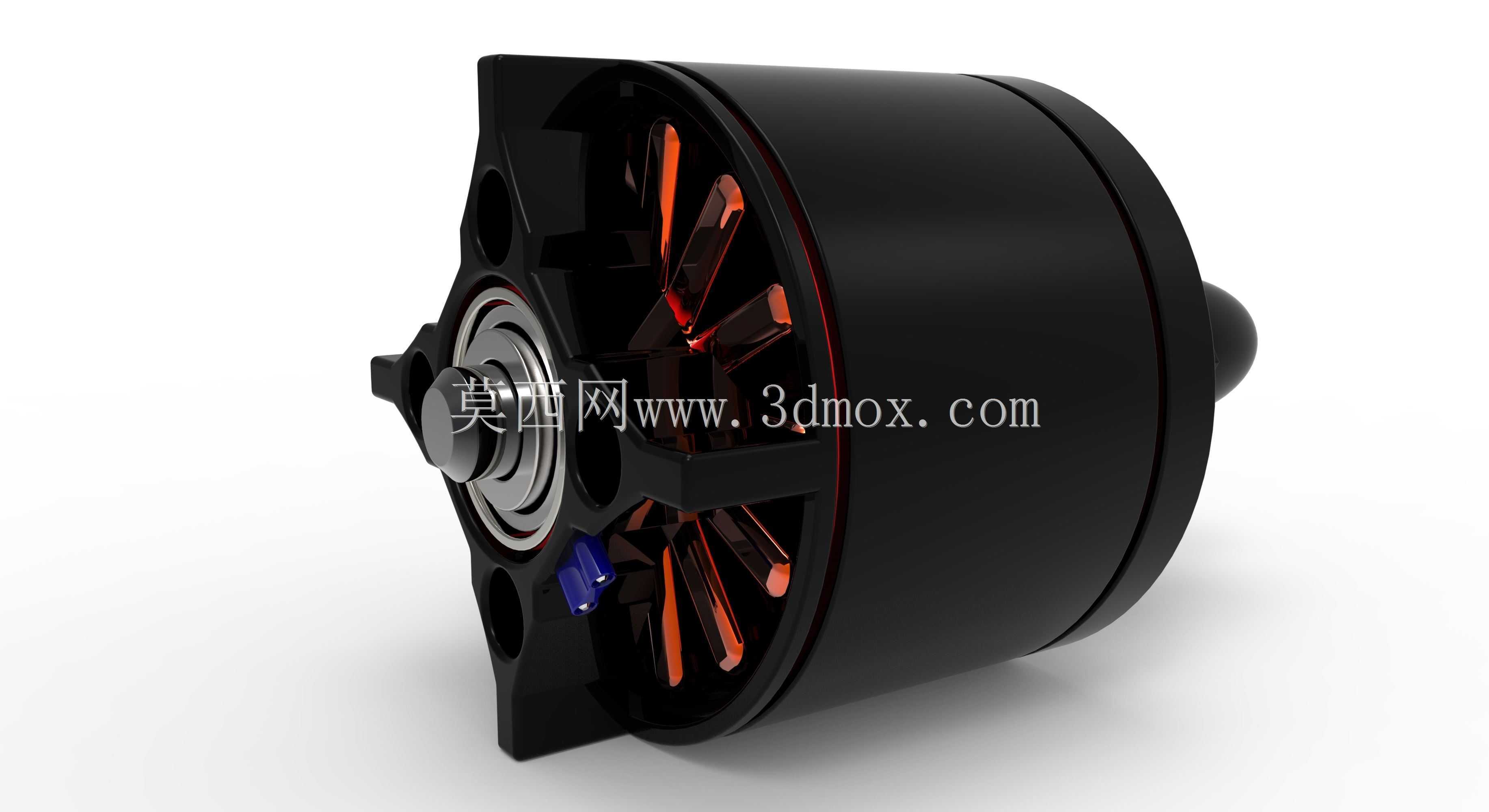

　　建模过程中，旋转轴线、涵道中心和整流罩中心必须严格重合。桨叶可先建立单叶曲面，再按桨叶数量绕轴阵列，阵列后检查叶尖与涵道内壁的环形间隙是否一致；若间隙沿周向波动，高速旋转时会出现周期性气流脉动，进而把振动传递到机臂。电机外壳后端预留安装平面和侧向连接凸台，实际装配时可通过卡箍、抱座或机臂端座固定，安装面应与飞行器推力线保持设计夹角。用于多旋翼时，四个或多个动力单元的安装高度、桨盘面倾角和旋向需要统一协调；用于垂直起降固定翼时，还要考虑悬停推力与前飞阻力之间的折中，涵道轴线不宜相对机身产生过大偏角。

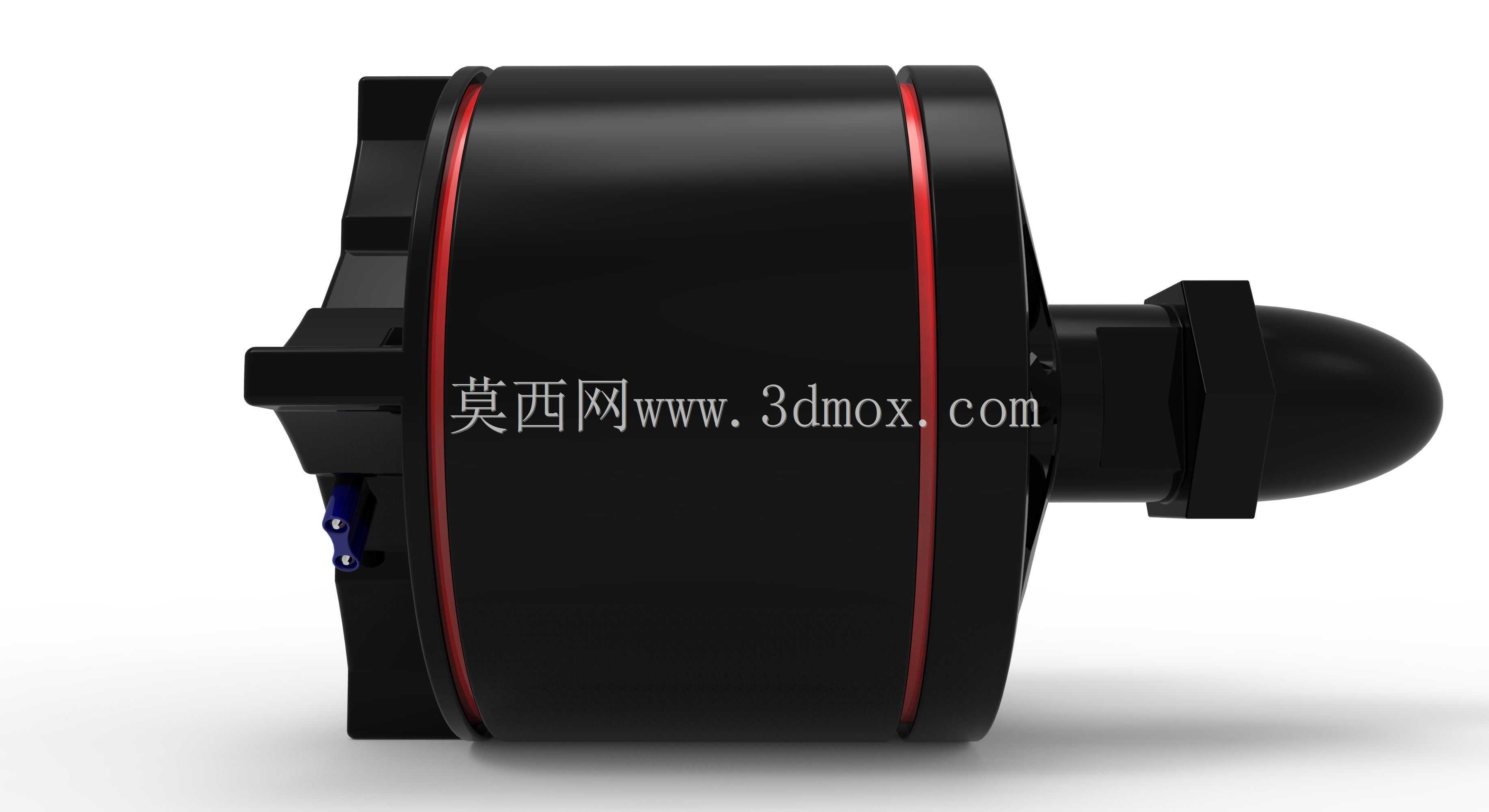

　　外形边界上，该装置以大直径涵道作为最大外圆，选型时不能只按电机本体直径预留空间，而应按涵道外径、前端整流罩长度和后端接线区域共同确定安装包络。涵道外圈与机臂、舵面、图传天线或起落架之间应保留侧向间隙，防止吸入扰动气流；相邻动力单元过于靠近时，两个涵道的外洗气流会相互干扰，导致姿态控制增益难以整定。轴向尺寸方面，整流罩向前突出，桨叶和电机主体位于涵道中段，后端需留出电调接线、散热和维护空间，不能把尾部完全贴死在机身蒙皮上。

　　功能特性上，封闭式涵道使推进段在搬运、起降和迫降时具有一定防护能力，桨叶不直接接触地面或轻障碍物。环形外壳还可作为电机散热面的延伸，气流经过桨盘时在壳体内壁形成持续对流，帮助绕组热量排出。模型中深色壳体与红色桨叶的分色处理，有利于在渲染和剖切检查时区分固定件、旋转件和气动面；结构评审时可据此快速判断拆装顺序：先松开前端整流罩或后端固定件，再检查桨叶与电机轴的连接，最后确认涵道支架与机身接口。对于需要做运动仿真的场景，应只让桨叶和电机转子绕主轴旋转，涵道、支撑和安装座保持固定，并在桨尖与涵道之间保留非接触关系，避免干涉检查误判。

　　在实际工程选型中，这类结构适合追求安全性、紧凑性和低速推力效率的飞行器平台。设计人员需要把桨盘面积、涵道长径比、电机KV值、电池电压和整机起飞重量联动校核，而不是孤立评价单个叶片造型。三维模型完整表达了外形、叶片阵列、整流罩和安装接口的相对关系，可用于推进系统布置、干涉检查、外观评审以及后续气动仿真前处理。
