工业铝型材直线执行器导轨结构

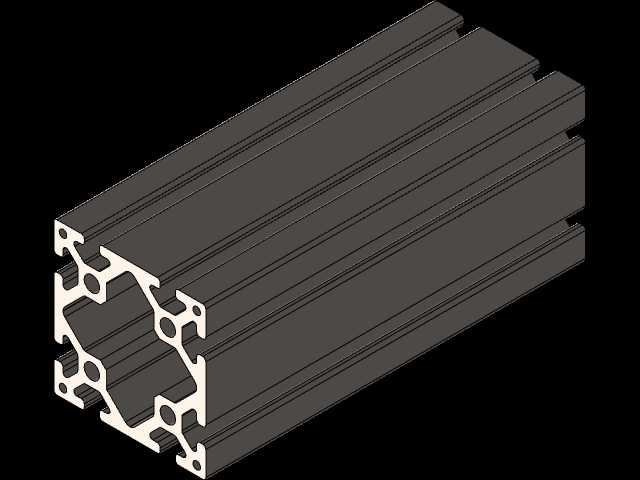

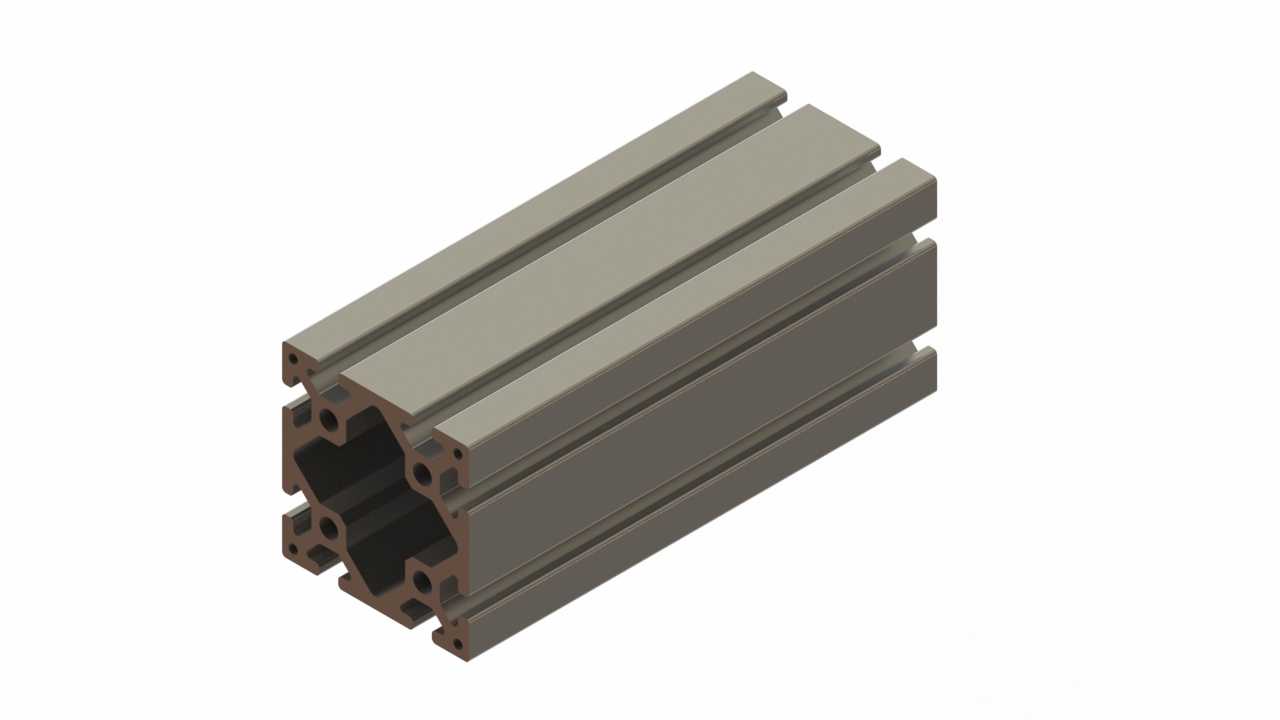

　　在自动化产线搭建、数控设备改造、非标执行机构设计的场景里，线性导向部件的选型往往直接决定整套机构的运行精度与负载稳定性，这款基于工业铝型材基体设计的直线执行器导轨，就是面向中等负载直线往复运动场景开发的集成式导向结构。不同于传统分体式导轨需要额外加工安装基准面的方案，这款导轨直接采用挤压成型的铝型材作为承载基体，型材截面自带多组T型安装槽，不管是和执行器的驱动端连接，还是和设备机架、末端执行工装固定，都不需要额外设计转接板，直接用标准T型螺栓就能完成锁紧，能大幅缩短现场装配的调试周期。从结构设计逻辑来看，这款导轨的铝型材基体在挤压阶段就预留了线性滑轨的安装基准面，型材内部的空腔做了等壁厚加强筋布局，既控制了整体自重，

　　又能保证在1米左右的悬臂安装场景下，不会因为负载产生超过0.2mm的挠度变形，完全满足点胶、搬运、检测类工位的精度要求。型材截面的四个方向都预留了传感器安装槽位，不管是安装原点光电、限位开关还是位置磁栅尺，都可以直接在槽内滑动调整位置，不需要在型材表面额外打孔攻丝，调整行程范围的时候只需要松开传感器的锁紧螺母就能滑动到目标位置，对于经常需要调整工位行程的非标设备来说，这种设计能减少大量的二次加工工作量。实际应用中，这款导轨可以直接和同步带驱动、丝杆驱动的直线执行模块集成，铝型材本身的槽位可以直接容纳同步带的回程段或者丝杆的螺母座，不需要额外设计防护罩壳，型材表面的阳极氧化层硬度达到HV300以上，日常车间环境下使用不会因为落尘、

　　切削液飞溅产生表面锈蚀，日常维护只需要定期在滑轨接触面涂抹润滑脂即可，不需要做额外的防腐处理。从安装边界来看，这款导轨的截面尺寸适配常规40系列、80系列工业铝型材的安装孔距，和现有工业铝型材机架拼接的时候，不需要做特殊的转接加工，端面可以直接连接角码或者端面连接板，多段导轨拼接的时候，只需要在型材内腔塞入专用拼接销，就能保证两段导轨的基准面共面，拼接后的直线度误差可以控制在每米0.1mm以内，满足长行程执行机构的拼接需求。在负载适配方面，导轨基体的加强筋布局经过受力优化，垂直安装场景下可以承载15kg以内的末端负载，水平安装场景下承载能力可以提升到40kg，完全覆盖3C电子装配、小型零件搬运、视觉检测扫描这类常见的工业应用场景。

　　不同于钢制导轨需要做表面淬火、镀铬等多道热处理工序，这款铝型材基体的导轨在挤压成型后只需要做一次基准面精铣，就能满足滑轨的安装平面度要求，加工工序更短，批量生产的成本也更可控，对于成本敏感的非标自动化设备来说，是兼顾精度与成本的合适选择。设计过程中特意将导轨的安装槽口做了圆角过渡处理，避免装配的时候T型螺栓卡滞，同时槽口的尺寸公差控制在±0.1mm，保证标准紧固件可以顺畅滑动，不会出现过松或者卡紧的问题。导轨两端可以直接安装缓冲块或者限位挡块，不需要额外设计安装支架，利用型材端部的端面螺纹孔就能直接固定，当执行器运行到行程端点的时候，缓冲块可以直接吸收动负载的冲击力，避免硬碰撞损坏驱动部件或者末端工装。在和驱动部件配合的时候，导轨的中心空腔刚好可以容纳丝杆或者同步带的传动路径，驱动电机可以直接通过法兰安装在导轨的端面，不需要额外伸出安装支架，整套执行机构的外形更紧凑，占用的设备安装空间更小，对于设备内部布局紧张的场景，这种集成式结构能节省大量的安装空间。
