数控机床用线性导轨滑块结构设计

项目分类:导轨 发布时间:2022-05-03 ID:617152
  • 数控机床用线性导轨滑块结构设计

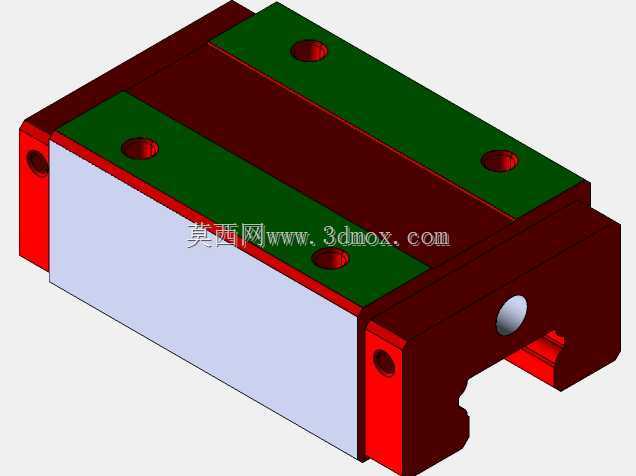

  在数控加工设备的进给传动体系中,线性导轨滑块是承担直线运动导向、承载切削载荷的核心功能部件,其结构设计合理性直接决定机床的加工精度保持性、进给响应速度与长期运行稳定性。这款滑块结构针对立式加工中心、数控车床的X/Y/Z轴进给场景开发,适配重载切削工况下的动态载荷传递需求,可同时承受径向载荷、反径向载荷与双向倾覆力矩,满足粗加工大切深进给、精加工微量进给的不同工况要求。从结构设计逻辑来看,滑块主体采用分体式组合结构,上部设置两组平行的安装基准面,每个基准面加工有两个沉头安装孔,用于和设备运动台板实现刚性连接,安装孔的位置度公差控制在0.02mm以内,保证装配后滑块与台板的结合面无间隙,避免高速进给时产生微动磨损。

  滑块两侧设计有对称的端面安装孔位,用于加装防尘密封端盖,可阻挡加工过程中产生的切屑、切削液雾气进入滑块内部的滚道区域,延长内部滚动体的使用寿命。滑块内部的滚道采用哥特式圆弧截面设计,滚动体与滚道的接触角设置为45度,这种结构可以在相同滑块外形尺寸下获得更高的额定动载荷,同时保证四个方向的载荷承载能力一致,适配机床多方向切削力的作用场景。在安装边界设计上,滑块的总宽度、总长度与安装孔距严格适配同规格线性导轨的安装尺寸,滑块与导轨配合的侧向基准面做了精磨处理,装配时通过侧向顶丝即可完成预紧力的调整,无需额外加工定位销孔,降低现场装配的调整难度。滑块下部的钩状结构与导轨的滚道侧面形成限位配合,可防止滑块在承受大倾覆力矩时从导轨上脱出,

  提升设备运行的安全冗余。针对数控机床实际运行中常见的高速往复进给场景,滑块的两端预留了润滑油嘴安装位,可接入机床的集中润滑系统,按照设定的周期向滚道内注入定量润滑脂,避免滚动体与滚道之间出现干摩擦,保证长时间高速运行下的进给精度不出现衰减。在实际选型应用中,这款滑块可直接替换同规格的标准线性导轨滑块,无需对原有设备的安装接口做修改,适用于旧机床的传动部件维护更换,也可用于新开发数控设备的进给轴结构设计。设计过程中对滑块的壁厚做了有限元校核,在最大额定载荷作用下,滑块主体的最大变形量控制在0.005mm以内,不会因结构变形影响导向精度;安装孔的沉头深度经过精确计算,保证连接螺栓拧紧后螺栓头部不会高出滑块安装基准面,

  避免台板装配时出现干涉。滑块侧面的工艺孔用于加工内部滚道时的定位基准,加工完成后可加装密封堵头,防止杂质进入滑块内部。不同于轻载自动化设备用的微型导轨滑块,这款结构针对机床切削场景做了刚性强化,主体壁厚比同规格轻载滑块增加30%,可承受最大12kN的径向动载荷,满足钢件、铸铁件的重载粗加工需求。在装配调试环节,滑块与导轨配合的预紧力可分为轻预紧、中预紧、重预紧三个等级,分别对应精加工、半精加工、粗加工的不同工况需求,用户可根据实际加工的载荷特性选择对应的预紧等级,兼顾进给平顺性与承载刚性。
