铣削加工集成式镂空安装基板结构

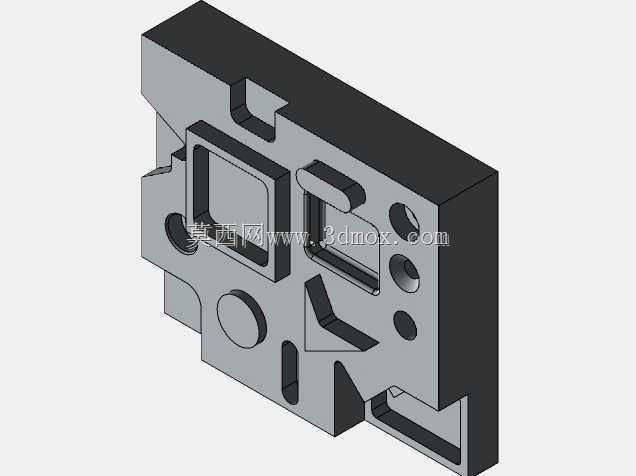

　　这款基板类结构件的整体形态为矩形厚板，所有成型特征均围绕数控铣削工艺完成设计，从毛坯选料到走刀路径规划都贴合立式加工中心的常规作业逻辑，不需要额外配置车削、磨削或者线切割工序即可完成全部加工。板体的外轮廓预留了均匀的侧边余量，粗加工阶段可以先沿矩形外轮廓走刀去除大余量，再翻面完成基准找平，六个安装孔位分布在板体的边角区域，孔位的中心距严格匹配常用工装夹具的安装孔距，装配时可以直接通过内六角螺栓固定在机床工作台或者自动化设备的安装工位上，不需要额外加工转接垫板。

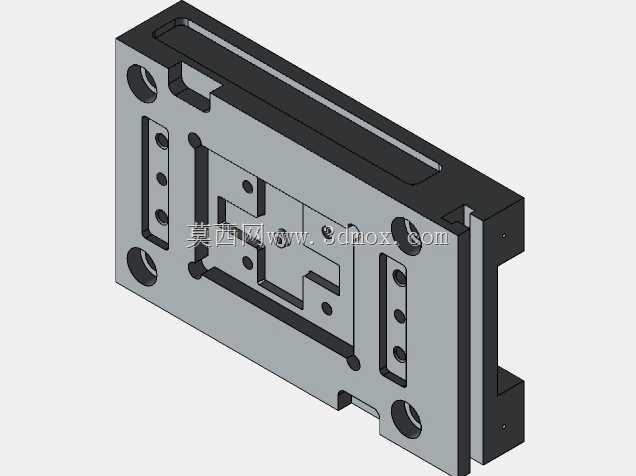

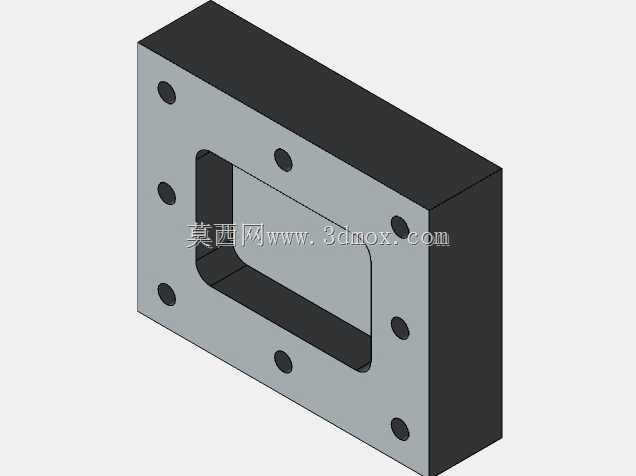

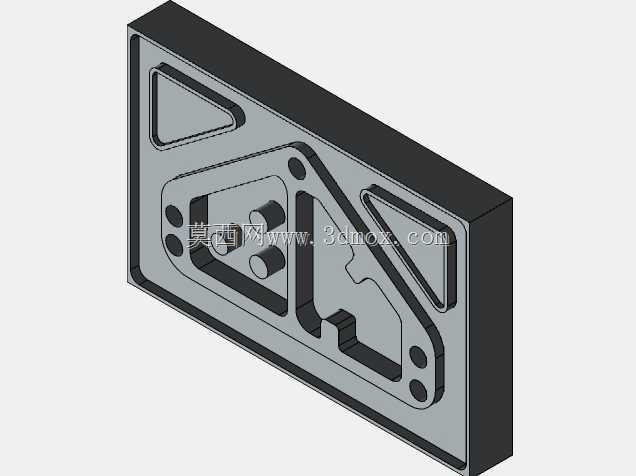

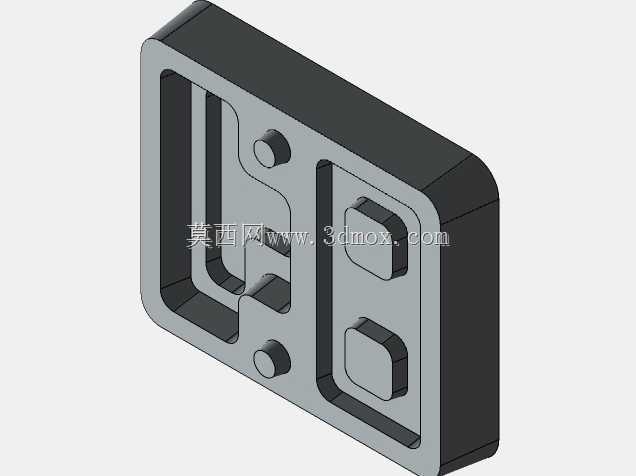

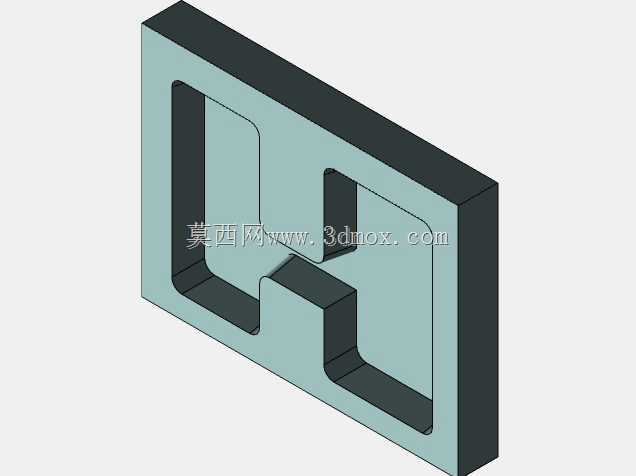

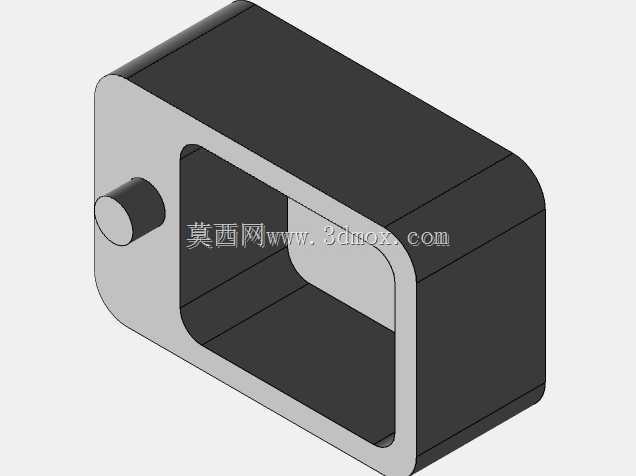

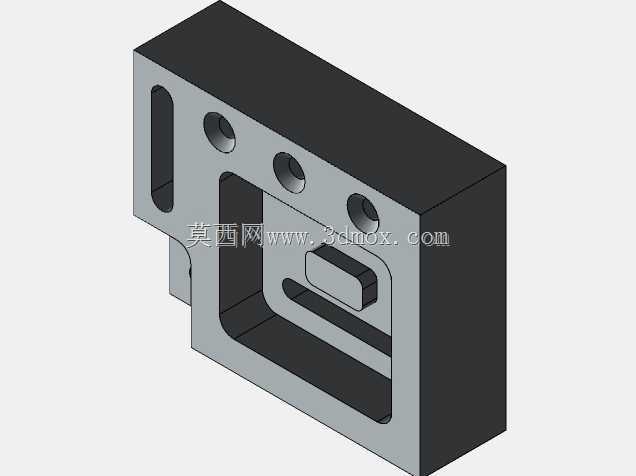

　　板体内部的镂空型腔采用了差异化的轮廓设计，三角形减重腔分布在板体的两个对角位置，型腔的转角处全部设置了和铣刀半径匹配的圆角，避免清角工序额外增加加工时长，中间的异形型腔轮廓兼顾了避让和定位两项功能，型腔的凸起柱位可以作为待加工工件的粗定位基准，工件放置到基板上之后，柱位可以限制工件的水平位移，配合侧边的压紧块即可完成快速装夹，大幅减少单件工件的找正时间。这类结构在小批量精密零件的铣削加工场景中实用性很强，车间进行多品种小批量生产时，不需要为每一款工件单独设计定制夹具，通过这款基板的通用定位特征搭配可调压紧件，就能覆盖多数轮廓尺寸在基板边界内的工件装夹需求。

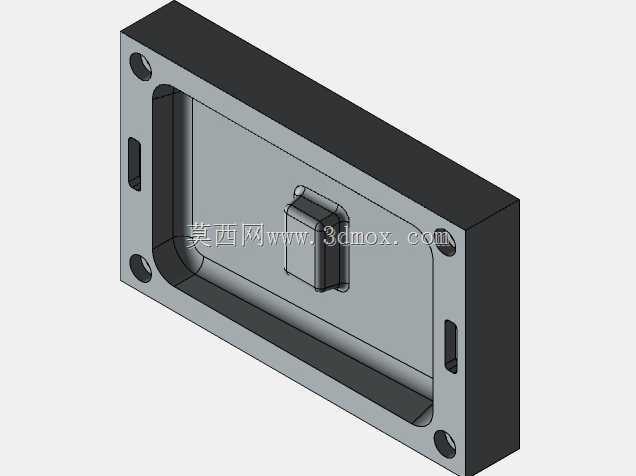

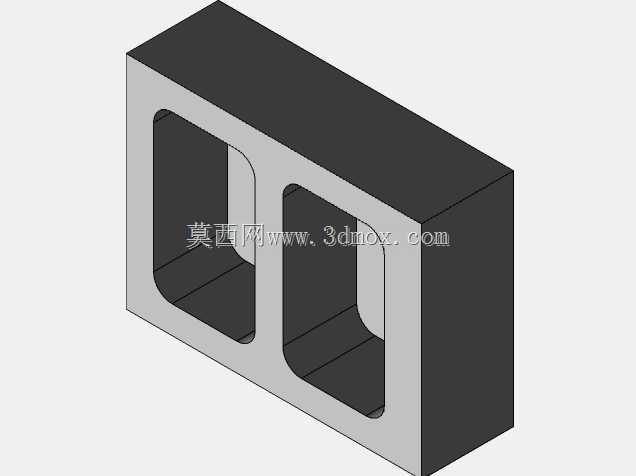

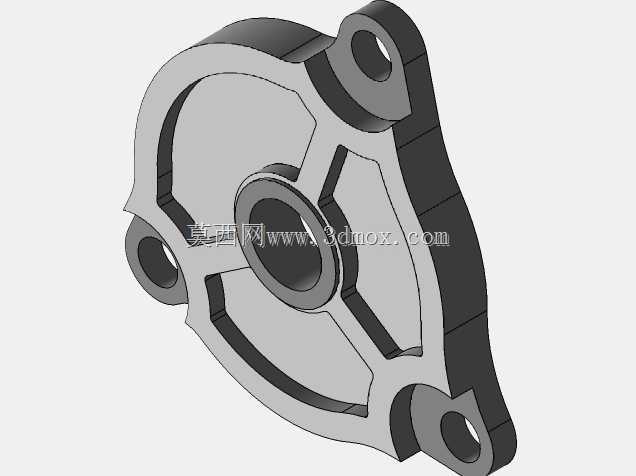

　　设计阶段首先确定的是板体的整体厚度，厚度参数的选取同时兼顾刚性和减重需求，板体太薄的情况下，铣削加工时切削力会引发板体震颤，直接导致工件表面出现振纹，厚度过大则会造成材料浪费，同时增加铣削的走刀时长。镂空型腔的深度设置为板厚的三分之二左右，保留的底部实体层可以保证整个基板的结构刚性，在承受常规铣削切削力时不会出现明显形变，型腔内部的加强筋沿着受力方向布置，把基板的受力区域和安装孔位连接为整体，压紧工件产生的下压力可以通过加强筋直接传递到安装支撑面上，不会出现局部悬空的情况。

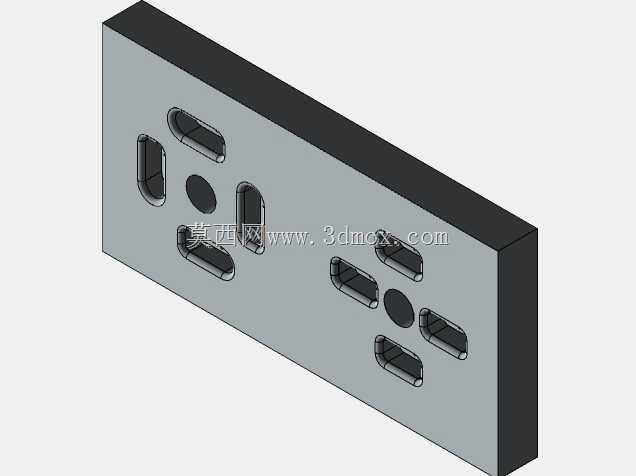

　　基板的安装边界做了齐平处理，侧边没有突出的凸台结构，多个基板可以并排拼接在长工作台上，拼接时侧边贴合即可保证整体平面度，适配大型工件的装夹或者多工位连续加工的布局需求。板体上的所有孔位都做了沉台设计，螺栓锁紧之后螺栓头部不会高出基板的上表面，避免工件放置时和螺栓头部发生干涉，工件的支撑面为基板上保留的实体平面，平面度在精加工后可以控制在很小的公差范围内，保证工件装夹后基准面贴合紧密，不会出现装夹倾斜的问题。

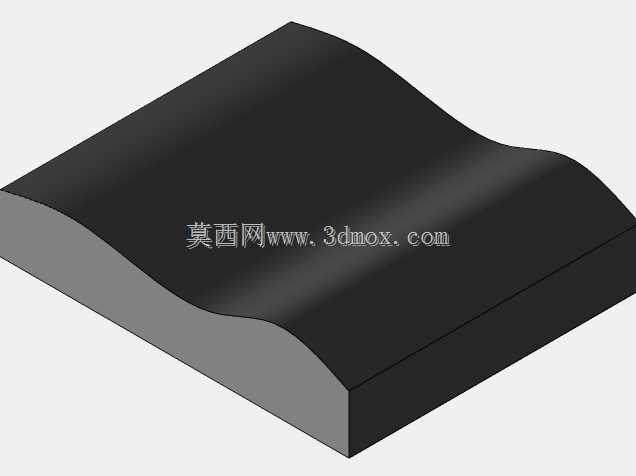

　　从加工工艺的顺序来看，首先完成毛坯板材的上下表面铣削，获得平行度合格的基准平面，之后进行点钻定位所有孔位，完成钻孔和沉孔加工，再换用大直径立铣刀进行内部型腔的粗加工，留取均匀的精加工余量，粗加工完成后可以安排一次自然时效或者短时静置，释放加工过程中产生的内应力，避免后续精加工完成后板体出现变形，之后再换用小直径铣刀完成型腔轮廓和转角圆角的精加工，最后一次走刀沿着基板的上表面光刀，保证支撑面的表面粗糙度满足装夹要求。整个加工过程中刀具的悬伸长度控制在合理范围，深腔加工时采用分层铣削的方式，避免刀具挠曲变形影响型腔的尺寸精度。

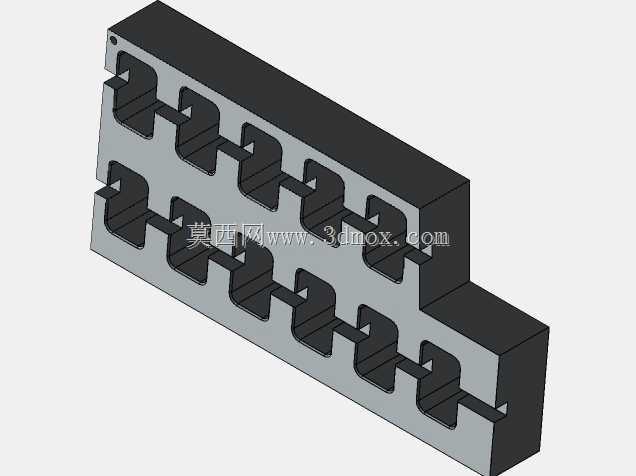

　　这类基板结构既可以作为机加工环节的通用工装载体，也可以直接作为非标设备的安装固定板使用，设备中的气动元件、检测传感器或者小型导向组件都可以固定在板体的对应安装位上，镂空的型腔同时可以容纳管线和接头，避免管线外露影响设备外观，也能对管线形成防护，减少加工碎屑对管线的磨损。板体的边角位置做了小倒角处理，去除加工后的锐边，装配和搬运过程中不会划伤操作人员，所有特征的设计都没有出现特殊的工艺要求，普通的数控铣床即可完成全部加工，制造成本可控，结构刚性经过受力校核可以满足常规铣削加工和设备固定的使用需求，异形型腔的轮廓在满足功能的前提下，也尽可能减少了材料去除量，缩短了整体的加工时长。
