木质多规格钻头收纳陈列架

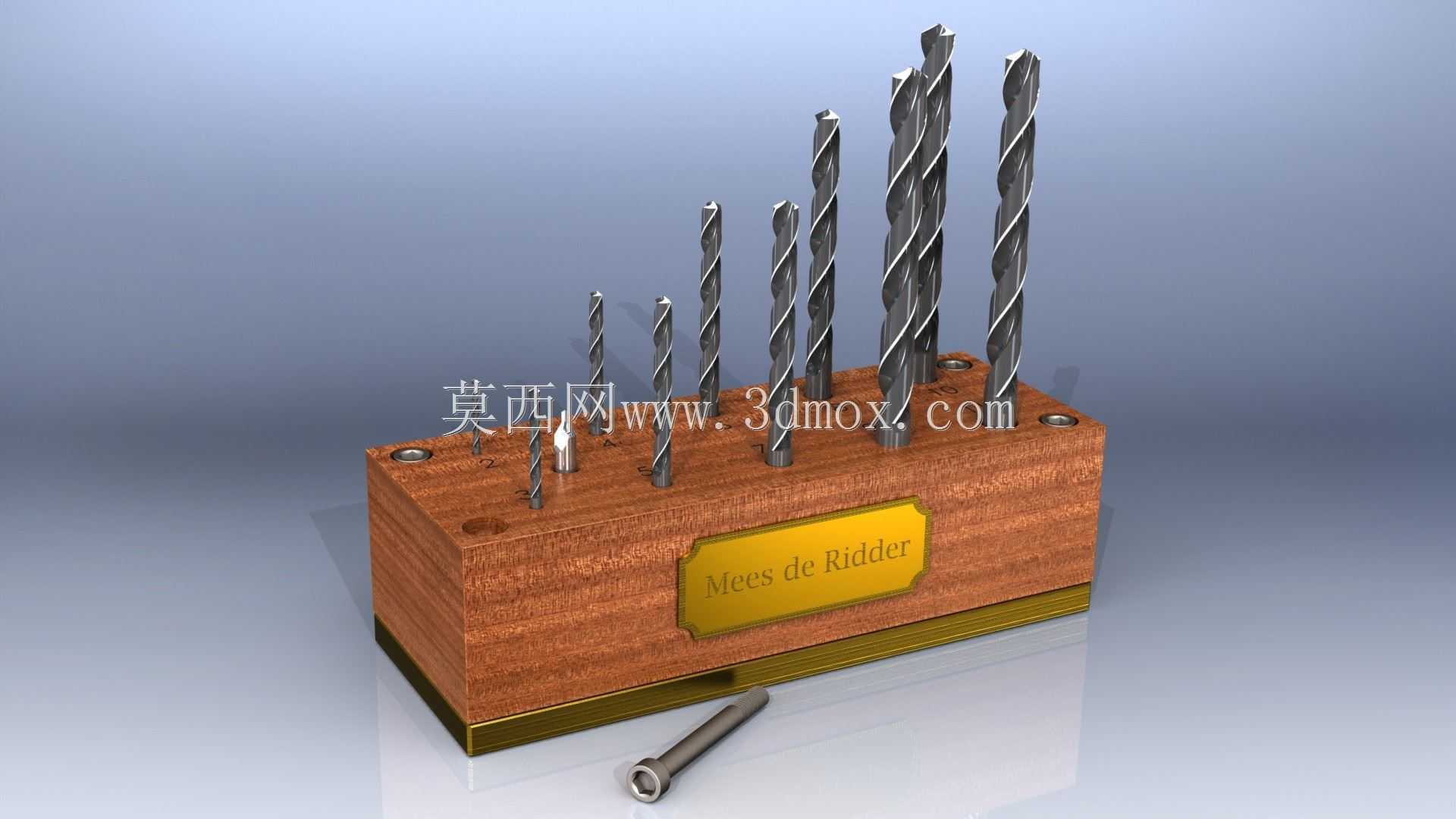

　　这套结构围绕机加工工位上钻头的集中存放与快速取用展开，主体采用长方体木质座体，顶面按不同直径钻头布置多组插孔，孔位沿长度方向错落排列，使长短不一的钻头在插入后仍能保持清晰的识别边界。座体正面嵌入金属质感铭牌区域，既可以作为工具归属标识，也让整体外观在实训教室、维修工位、样板展示区中更具规整感。底部设置薄金属承托边条，能够减少木质底座直接接触台面时的磨损，也便于在搬动或清扫时保持底边完整。

　　从实际使用场景看，钻头属于高频取用、规格差异明显的切削工具，若散落在抽屉或刀具盒中，操作人员往往需要反复比对直径，细小钻头还容易被长刀具遮挡、滚落或相互磕碰。该收纳架将钻头竖直插入独立孔位，刃部朝上、柄部藏入座体，取用者可以直接观察螺旋槽长度、钻头直径和端部形态，缩短选刀时间。竖直存放还有利于钻头使用后残留切削液沿柄部向下汇聚，避免液体长时间包覆刃口，对日常擦干、防锈和点检都比较友好。

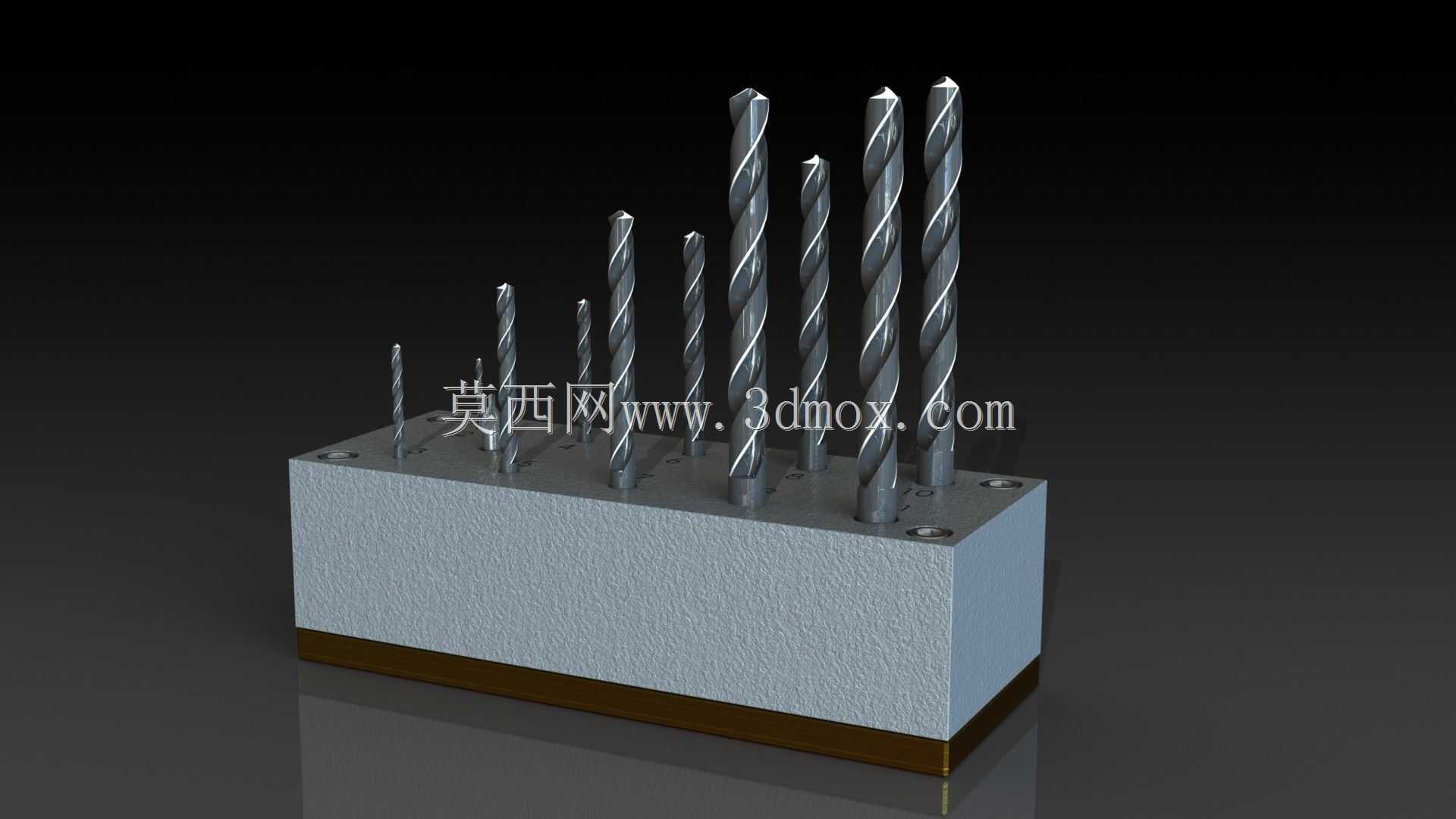

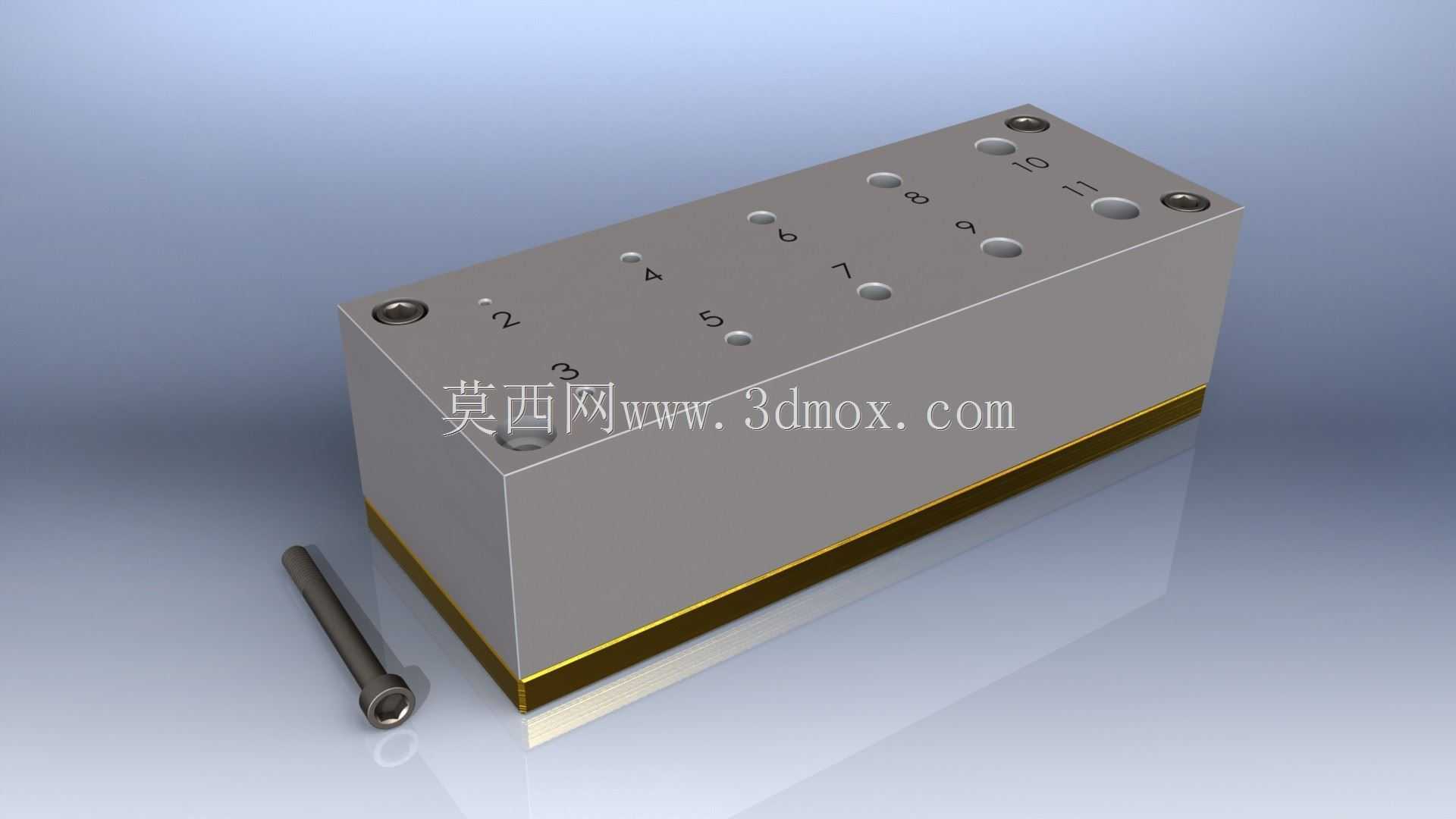

　　孔位设计是该器具的核心。模型中孔位并非等径阵列，而是依据常见小规格麻花钻的直径梯度进行排布，孔径与钻头柄部保持小间隙配合。间隙过小会导致带油污的钻头插拔困难，尤其在戴手套操作时不便；间隙过大则会使细长钻头倾斜，相邻刀具可能发生接触。工程处理上通常让孔深达到足以稳定柄部的比例，同时不把座体做得过厚，以控制材料体积和整体重量。顶面孔口可做轻微倒角，既能引导钻头插入，也能减少木材孔口在反复插拔后起毛。

　　外形尺寸方面，长条形底座适合放置在钳工台、机床旁工具板、教学实训桌或维修车间的台面边缘。宽度只需覆盖最长钻头插入后的稳定区域，并预留手指取放空间；高度则由座体厚度和钻头露出长度共同决定。由于不同钻头长度差异较大，模型将高钻头与短钻头分组布置，高刀具集中在中后区域，短刀具分布在前侧或侧边，避免长钻头遮挡短钻头。安装边界上不需要固定地脚，依靠座体自重和底面接触面积即可稳定放置；若布置在振动较大的设备旁，可在底部增加防滑垫或预留沉孔进行台面固定。

　　材质选择上，木质座体具有加工便利、自重适中、触感温和、不易碰伤刀具柄部的特点，适合教学、模型展示和轻载工位。木材内部钻孔后应注意孔壁清理，避免木屑卡在柄部；长期使用时可在孔内嵌入金属或塑料衬套，提高耐磨性能。正面铭牌通过嵌槽固定，边缘与木座表面平齐或略微内凹，能够减少擦拭时被勾带的风险。底部金属条不仅承担防护作用，也在视觉上形成稳定基线，使木质主体与工作台面之间有明确分界。

　　结构建模时需要重点控制三类关系：其一是孔位间距，既要保证相邻钻头插入后不干涉，也要给手指捏住钻头柄部留出空间；其二是孔深与钻头长度的匹配，过长钻头不能因插入过浅而倾倒，过短钻头也不能完全没入座体难以取出；其三是座体壁厚与底面平整度，底座太薄会在密集钻孔后降低刚性，底面不平则会在台面上晃动。对于三维设计人员，可以将每种孔位按规格建立独立特征，便于后续扩展为英制钻头、中心钻、铰刀等不同刀具的收纳系列。

　　在功能扩展上，该架体不仅服务于钻头存放，也可作为工位目视化管理的一部分。不同孔径区域可以通过顶面浅刻线、色块或铭牌标注规格范围，使刀具归位更加明确。若用于数控车间，可将其布置在对刀仪旁或工具缓存区，与刀具柜配合使用：大量备用刀具存放在柜内，当前任务常用钻头放在架体上，从而减少开柜翻找。若用于教学场景，它能够直观展示麻花钻的直径序列、长度差异和螺旋槽形态，帮助初学者建立刀具规格概念。

　　整体结构没有复杂运动机构，设计重点在于孔系布局、重心稳定、材料防护和人机取用便利性。模型把木质底座、金属底边、铭牌、多规格钻头以及独立放置的单支钻头完整表达出来，能够用于工位器具设计参考、实训教具方案展示、工具收纳产品开发以及刀具管理场景的结构验证。
