车间长杆件分层悬臂式存放料架

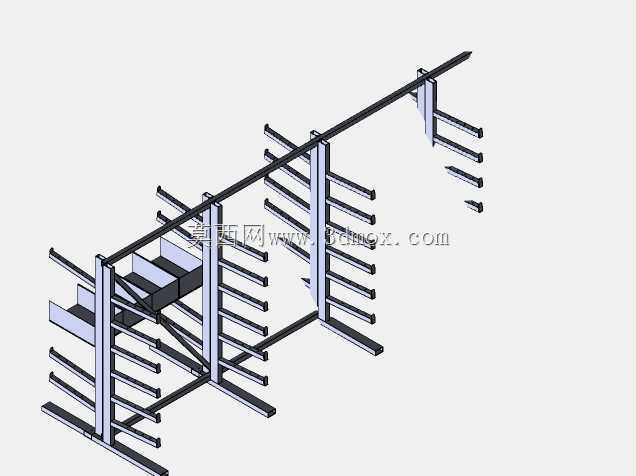

　　该结构针对机加工车间、钣金备料区和装配工位中常见的长条形金属物料管理问题展开设计，核心对象是圆钢、方管、角钢、槽钢、铝型材以及不同长度的轴类坯料。此类物料若直接平铺在地面，不仅占用通道面积，还会造成取件时反复翻找、表面磕碰和吊运干涉；若集中堆放在普通层板货架上，又会因长度超出货架边界而产生悬挑、下垂和装卸困难。模型采用多组立式立柱配合单侧分层悬臂的布置方式，使长杆件能够沿水平方向伸入托臂之间，并按规格、长度或材质分区放置。

　　从现场使用逻辑看，料架并不追求封闭仓储，而是强调开放存取。立柱沿物料长度方向形成连续支撑边界，托臂从立柱侧向伸出，形成多个独立承托层。每层托臂可承担一类截面尺寸相近的杆件，操作人员可使用行车吊带、手动液压堆高车或人工抬运方式，从架体前方完成上料和取料。托臂端部保留限位关系，可避免杆件沿轴向滑移；底部横向构件将各立柱串联，形成稳定的落地框架，减少单列支架在偏载时的晃动。

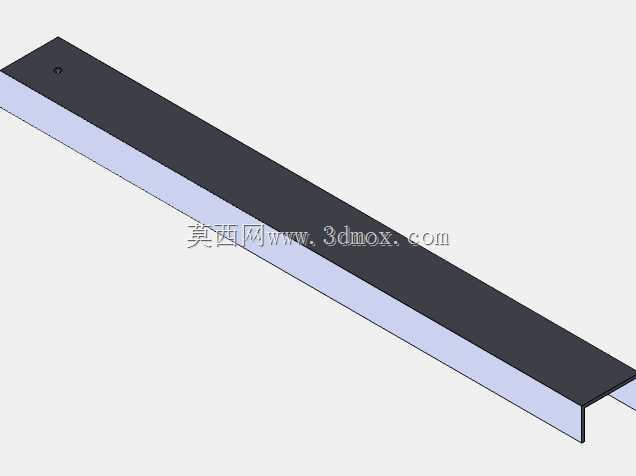

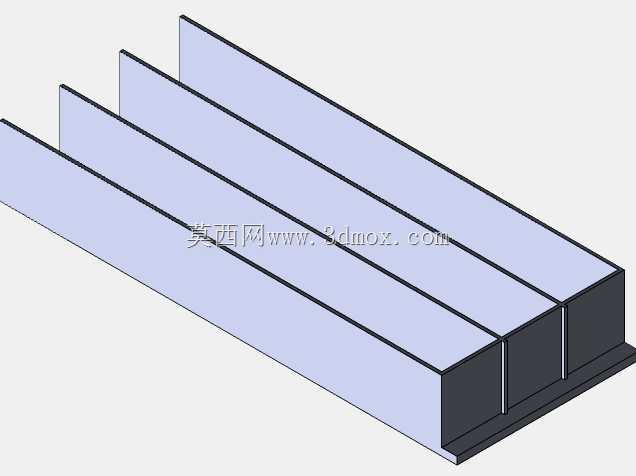

　　结构建模时，立柱与托臂均以规则型钢截面为基础，适合通过焊接或螺栓连接实现。立柱承担竖向弯矩和侧向倾覆载荷，托臂主要承受悬臂弯矩，底部纵梁则负责把分散支腿连接成整体。对于长度差异较大的物料，架体采用阶梯式排布思路：较短杆件可放置在靠近前侧或较低层位，较长杆件可跨越多个托臂形成连续支撑，避免单点承托造成杆件弯曲。架体之间预留的操作间隙，需要结合车间通道、吊具回转半径和人员取放姿态综合确定；若布置在靠墙区域，可将立柱背面贴近墙面，前方保留完整装卸面；若布置在车间中央，也可扩展为双面悬臂形式以提高空间利用率。

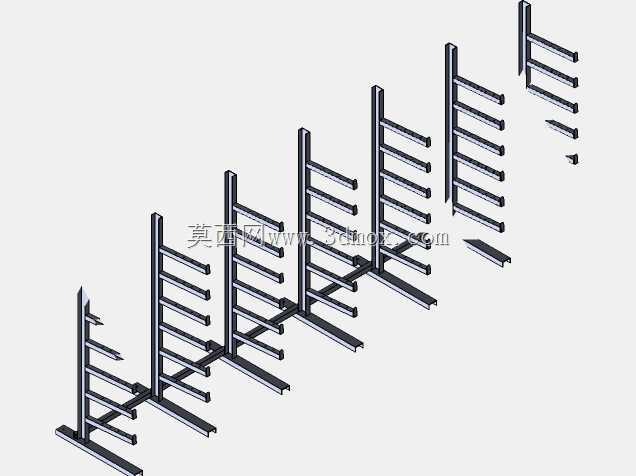

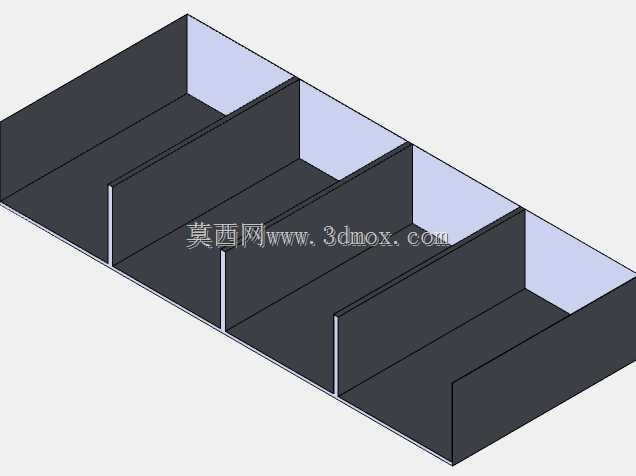

　　外形边界方面，模型呈现出沿长度方向逐段增高、托臂层数逐级变化的特征。这种高差并非单纯造型，而是为了让不同长度物料在视觉上快速区分，同时降低长件上架时与高位托臂的碰撞概率。安装时应保证各立柱底面处于同一基准平面，地脚位置可通过膨胀螺栓与混凝土地面固定；若现场地面平整度不足，应在支腿底部设置调整垫片，防止框架受扭。托臂与立柱连接节点需要重点校核焊缝高度或螺栓规格，尤其在放置实心圆钢等高密度物料时，悬臂根部是应力集中区域。

　　在功能细节上，分层托臂使物料不再相互叠压，清点库存时可直接观察每层存量；杆件端面可朝向通道一侧，便于粘贴规格标识或按色标区分材质。对于表面要求较高的铝型材、抛光轴件，可在托臂接触面增加橡胶垫或尼龙衬条，以降低划伤风险。对于重型坯料，则应控制单层载荷并缩短托臂悬臂长度，必要时在托臂下方增加斜撑，把部分弯矩转化为轴向受力。

　　该三维结构完整表达了立柱、托臂、底梁和支脚之间的装配关系，可作为车间非标料架详细设计的基础。后续工程化时，可依据最长杆件确定架体总长度，依据最大单根重量确定托臂间距和截面规格，依据车间物流方式确定单面或双面取料形式，并在模型中补充地脚孔、焊缝、加强筋和防护件，使方案从概念布置转化为可加工、可安装、可维护的现场仓储工装。
