埃洛帕克U-M70灌装线推杆推进构件

　　该推杆构件面向纸盒灌装与包装输送工位设计，主要承担盒坯在直线输送段的侧向推送、节拍定位与工位转移任务。在无菌纸盒灌装机中，包材经过成型、纵封、充填、横封之后，需要由往复执行机构将半成品或成品盒体按固定节距送入后续折角、压痕、喷码或输出通道；该类推杆直接作用在盒体侧面或输送载具边缘，其轮廓精度、接触刚度和运动避让能力会直接影响整机节拍稳定性。

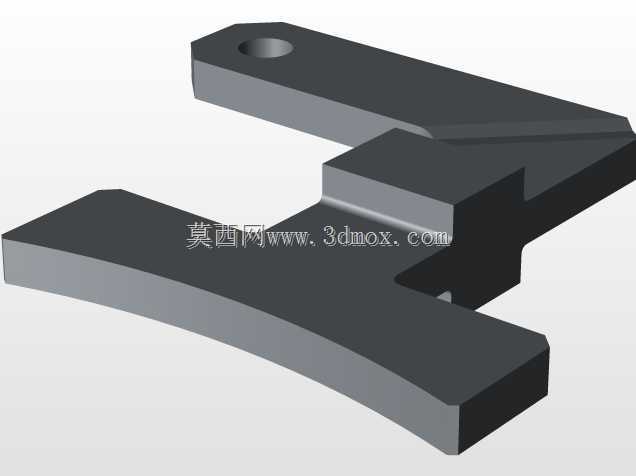

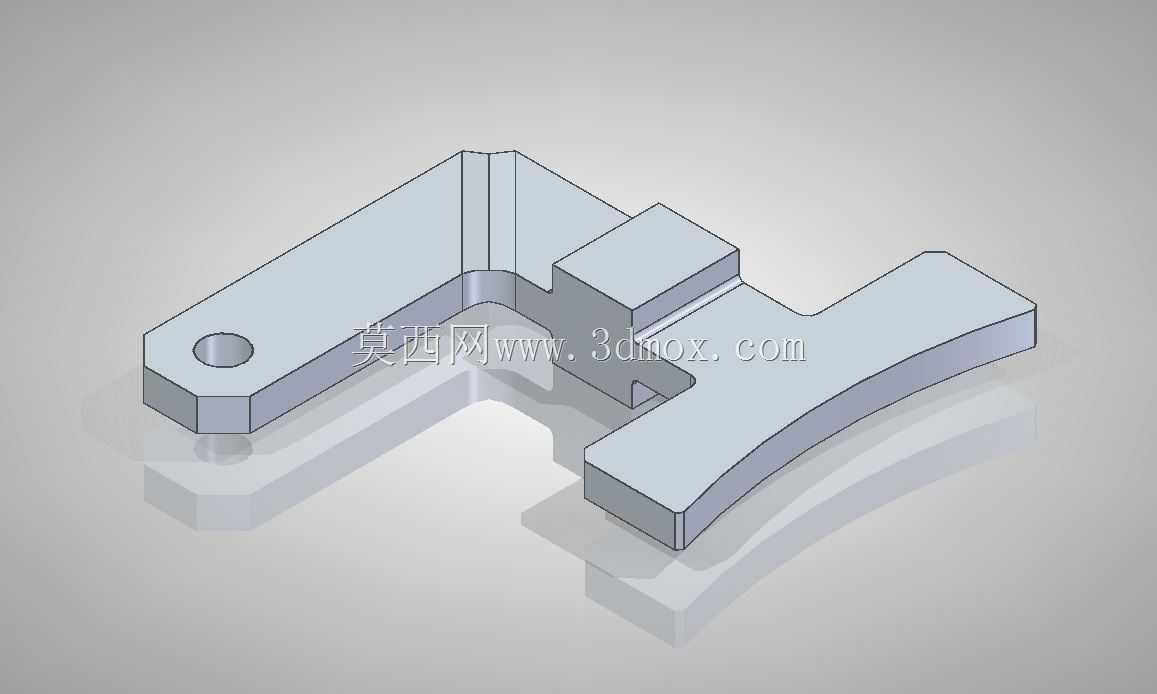

　　从结构形态看，零件采用长悬臂与分叉承托结合的形式。一端设置带孔连接段，用于与驱动摆臂、滑块或连杆机构形成销轴连接，孔位周边保留较厚实体，以承受反复推拉过程中的剪切与挤压载荷。中段通过阶梯状凸台形成限位和导向区域，可在推送行程中与设备导轨、挡块或盒体定位面配合，避免推杆在高速往复时出现偏摆。另一端展开为较宽的弧形推面，接触区域沿盒体运动方向延展，能够分散接触压力，减少薄纸盒表面被点压变形的风险。

　　设计上没有采用简单直板推杆，而是根据包材输送轨迹做了异形轮廓处理。宽头推面带有轻微弧形边界，适配盒体在转弯或交接位置的姿态变化；中部开槽与凸台组合为相邻机构留出运动空间，使推杆在缩回阶段不会与夹持块、输送链爪或成型导轨发生干涉。长柄段截面保持较高的抗弯高度，在轻量化开槽的同时保证推送方向刚度；边缘过渡均采用圆角或斜角，既降低应力集中，也避免安装调试时刮伤包材或防护件。

　　安装边界方面，销轴孔是首要基准，装配时需保证孔轴线与驱动摆臂回转轴线平行，否则推杆会在往复运动中产生侧向力矩，造成孔位磨损加快。推头工作面应与盒体输送方向保持垂直或按设备轨迹设定微小倾角，接触高度宜落在盒体刚性较好的侧壁区域，避开封合压痕和易折边。构件周围需要预留缩回间隙，尤其是中部凸台与导轨压板之间，应在满行程、极限公差和热膨胀状态下均保持安全距离。

　　在实际选型与建模校核中，需要重点检查三段关系：连接孔到推面的有效力臂决定悬臂变形量；推头宽度决定盒体受力均匀性；中部缺口轮廓决定与周边执行件的干涉余量。若用于高速灌装线，可对长柄段进行轻量化挖槽，但不应削弱孔座和推头根部；若输送盒型规格变化，可通过更换推头垫片或调整推杆安装相位来适配不同盒宽。该三维结构完整表达了销轴连接、推送工作面、避让槽和加强凸台等关键特征，适合用于包装机执行机构的运动仿真、干涉检查、加工出图以及备件复刻。
