堡盟光电式传感器工业检测元件

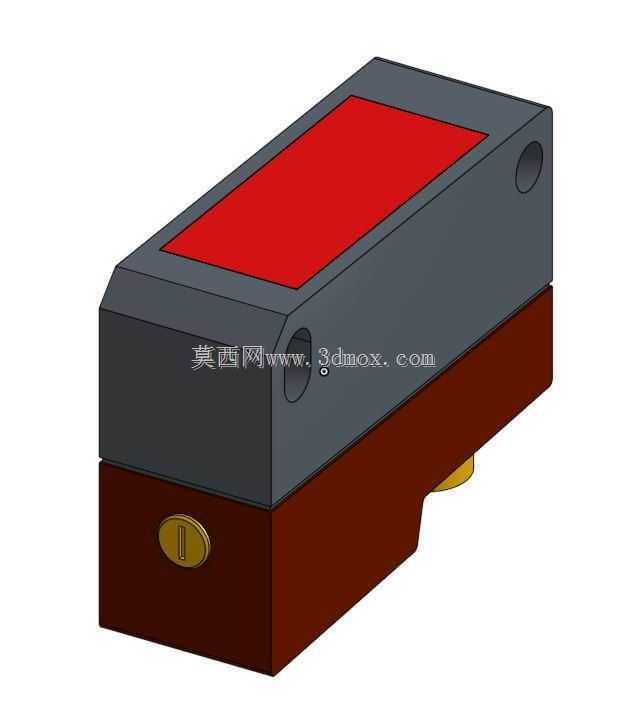

　　在自动化产线的工位布局里，光电检测类元件往往是最不起眼但直接决定节拍可靠性的一环，这款堡盟FHDK系列光电传感器的三维结构，还原了紧凑型漫反射/对射式光电开关的典型安装形态，做设备布局时可以直接参考它的外轮廓边界来预留安装空间。

　　从现场使用场景来看，这类方形光电传感器大量出现在输送线来料检测、装配工位工件到位判断、包装线物料计数、机床上下料工位有无件识别这类工况：输送线侧装时它可以隔着十几到数百毫米的距离检测纸箱、塑料工件、金属零件的经过，不需要机械接触，不会刮伤工件表面，响应速度足以跟上每分钟上百件的流水线节拍；在3C装配工位里它常被固定在型材支架上，检测治具里是否放入了待装配的壳体，给PLC输出到位信号后才允许后续压装、螺丝锁付动作启动，避免空打损坏工装。

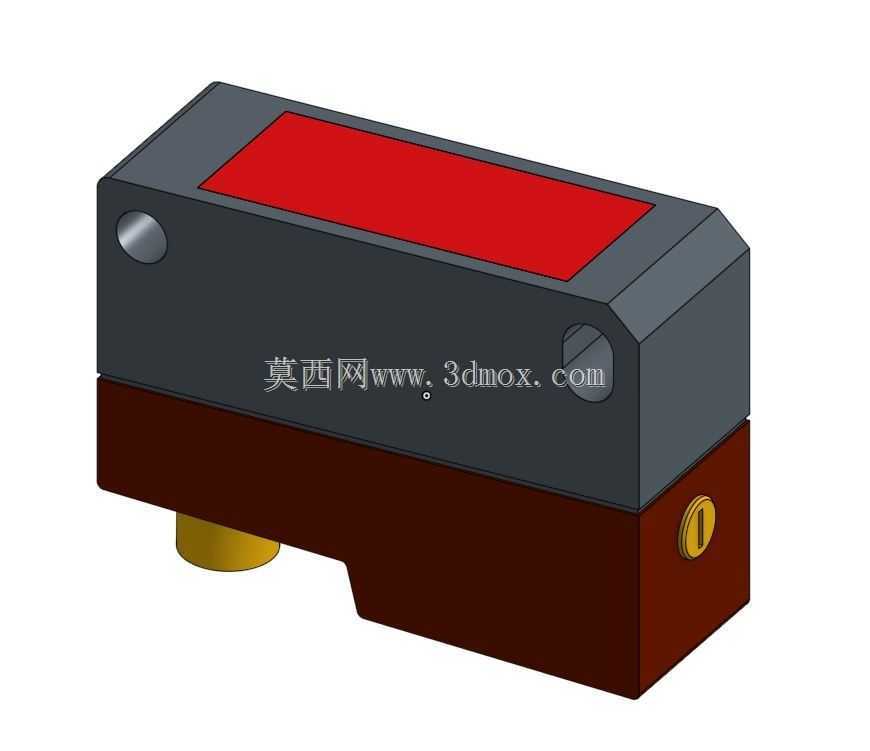

　　结构上这款传感器采用上下分体式壳体设计，上半部分深灰壳体容纳光学发射接收模组与信号处理电路，顶面的红色区域是状态指示灯与光学窗口的防护盖板，工作时通电、检测到物体的状态会通过指示灯直观反馈，现场调试人员站在工位旁就能快速判断传感器是否正常触发，不用挨个去查控制器IO状态。下半部分棕褐色壳体是基座与走线容纳腔，底部伸出的金色圆柱接头是M12标准航空接插件，现场布线时不用拆壳体接线，直接拧上预铸的四芯连接器就能完成电源与信号线连接，维护更换时拔下插头就能拆走传感器，不用重新理线，大幅缩短停机维护时间。

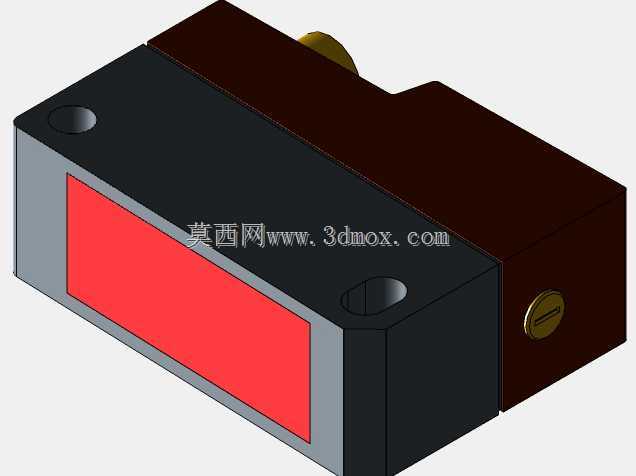

　　安装边界方面，这类方形光电传感器的本体长宽高属于紧凑型10~40mm区间，壳体两侧预留了沉头安装孔，既可以从正面穿M4螺丝固定在安装支架上，也可以搭配专用的金属安装夹卡在铝型材槽里，调整检测距离时松开夹扣就能前后滑动传感器位置，对准检测点位后再锁紧。侧面的金色旋钮是灵敏度调节电位器，在现场调试时，针对不同反光率的工件——比如哑光黑色塑料件反光弱、亮面金属件反光强，就可以转动这个旋钮调整发射光的增益，避免深色工件检测不到、或者背景反光导致误触发。

　　建模的时候要特别注意几个干涉风险点：首先底部M12接头的出线方向要预留至少30mm的弯曲半径空间，如果传感器安装在工装板靠近钣金侧壁的位置，不能让接头硬顶在壁板上，否则长期震动会导致接插件针脚松脱；其次传感器前端的光学检测面要和被检测工件表面保持大致垂直，倾斜角度过大时反射光会偏出接收镜头，导致检测距离大幅缩水，布局时如果工件是从侧面经过，要给传感器轴线留出和工件行进方向垂直的安装空间；另外壳体上的两个安装沉孔的孔距是行业标准的25.4mm，和市面上绝大多数光电开关安装支架孔位兼容，做支架设计的时候不用单独为这款传感器开非标孔，直接沿用通用光电开关安装板的孔位即可，降低工装加工成本。

　　从功能特性上，这类光电传感器的供电一般是10~30V直流，适配工厂里标准的24V工控电源，输出NPN或者PNP开关量信号，可以直接接入PLC的数字量输入点，响应时间在毫秒级，哪怕是高速运动的工件经过检测点，也不会漏检。壳体的防护等级通常达到IP67，车间里的切削液飞溅、灰尘附着在壳体表面都不会影响内部电路工作，适合机加工车间、包装车间这类多尘、有少量喷淋的工况。和圆柱形光电传感器相比，这种方形壳体的优势是本体自带安装基准面，贴在支架平面上锁螺丝之后，光轴的方向一致性更好，不会像圆柱传感器那样靠锁紧螺母固定，长期震动之后容易出现光轴偏转、检测失准的问题。

　　在做整线三维布局的时候，把这个传感器模型放进装配体里，除了避让本体轮廓，还要在传感器前方留出无遮挡的检测光路区域，光路范围内不能有工装的突出棱边、拖链的线缆、其他工位的气缸零件，否则会出现传感器一直被遮挡、常亮误触发的故障。如果是用在温差较大的车间，靠近注塑机出料口的位置环境温度可能达到五六十度，选型时要确认传感器的工作温度上限，安装位置尽量远离热源，同时留出周围空气流通的间隙，避免壳体内部热量累积加速电子元件老化。
