欧姆龙E3Z-R81回归反射光电传感器

　　在自动化产线的工位布局里，光电类检测元件往往是决定节拍稳定性的细小却关键的一环。E3Z-R81属于回归反射型光电开关，和对射式需要在两侧分别布置投光、受光单元不同，它把发射与接收集成在同一个方形壳体内，配合一块反射板即可完成5m距离内的物体检测，布线和安装工位因此可以集中在设备一侧，对于机架空间紧张、走线槽只能单侧布置的输送线、包装机或装配专机，这种结构能明显减少支架数量与对位工作量。

　　从现场用途看，这类传感器常用于输送线上的箱体到位判断、托盘有无检测、机械手取放料前的工件确认，以及自动门、升降机构的位置反馈。回归反射方式的特点是检测距离较长，而光轴调整又比漫反射式更容易掌握：投光光束打到反射板后原路返回，被遮挡时输出状态翻转。实际选型时需要注意，被测物如果是高反光表面，可能把光线直接反射回受光面造成误判，因此工程上会借助偏光结构或调整安装角度来规避，模型中红色的光学窗口区域正是投受光及滤光结构所在的正面。

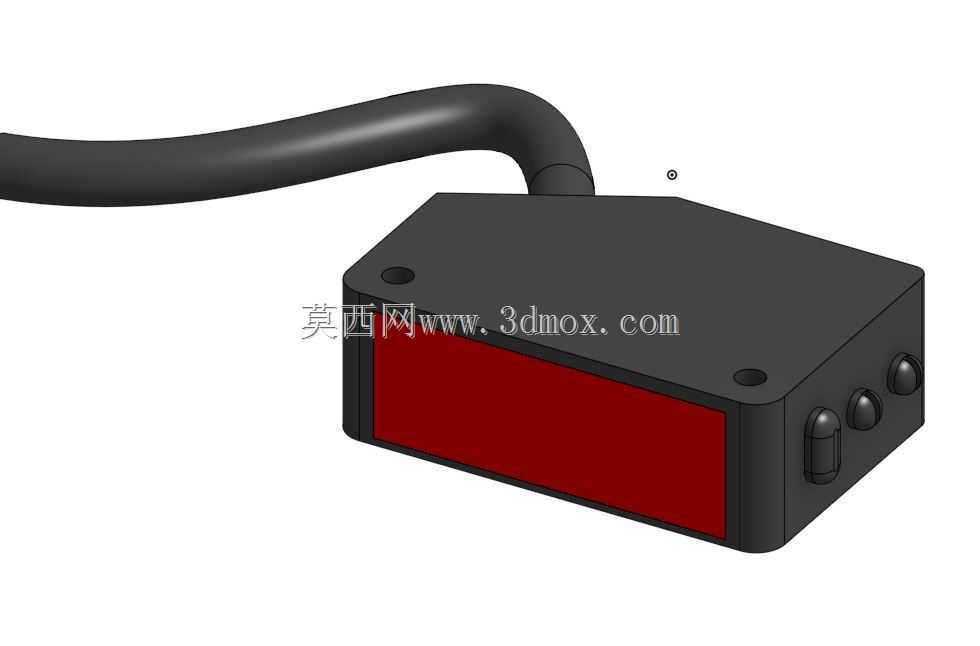

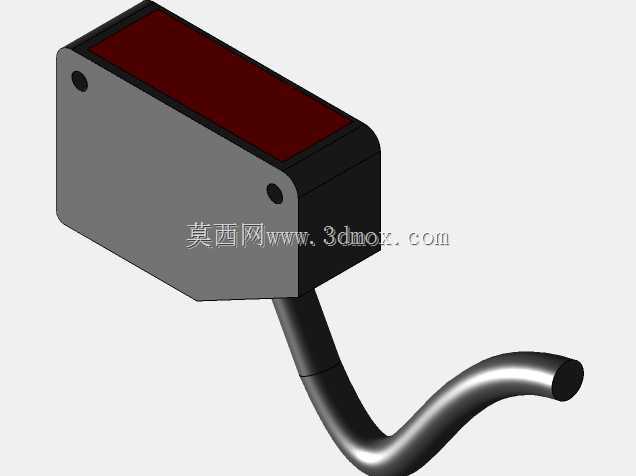

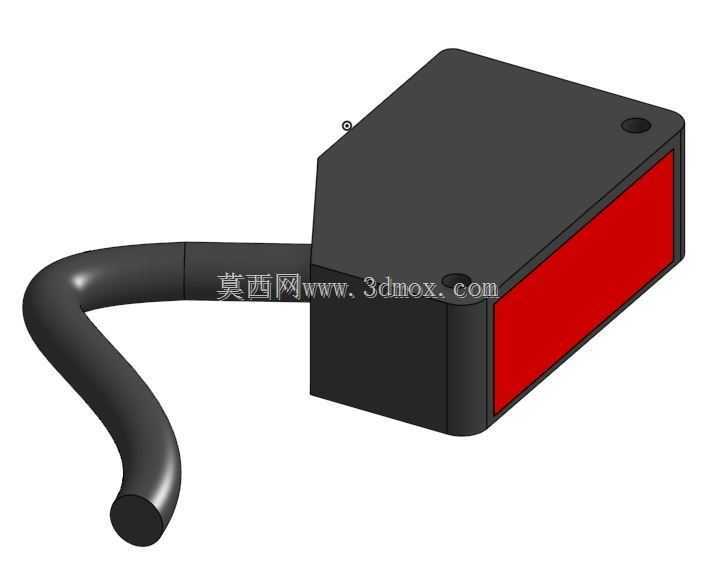

　　外形上，E3Z系列采用紧凑的长方体塑料壳体，顶部引出柔性电缆，壳体侧面设置灵敏度调节电位器和状态指示灯，方便在装好之后从侧向进行微调。建模时需要把这些人机操作细节表达清楚：调节旋钮的圆柱台阶、指示灯的小窗口、电缆出口的防弯折护套，都影响装配时的操作空间判断。前端红色窗口略低于外壳边框，形成一定保护唇边，能减少工件擦碰时直接损伤光学面的概率；壳体四角的安装孔则用于穿过螺钉固定在支架上。

　　安装边界方面，这类方形光电开关通常配合L型或可调角度支架使用，三维布局时不能只放本体轮廓。要预留电缆弯曲半径，避免出线口处形成死折；侧面旋钮需要留出手指或小螺丝刀操作空间，若传感器紧贴铝型材或护板安装，后期调节会非常困难。正面到反射板之间应保持干净的光廊，避开链条、拖链和工件飞边。反射板与传感器本体的对中也应在模型中体现相对位置关系，光轴偏角过大时有效检测距离会明显衰减。

　　结构建模可以按外壳上下盖、前端光学窗、侧面旋钮、指示灯、安装孔和电缆几个层次拆分。外壳以拔模斜度和圆角过渡为主，壁厚不必在外观件中过度展开，但分型线、螺钉孔位置和接口形状要符合实物比例。电缆部分使用扫掠路径表达自然弯曲，既能用于设备布线检查，也能判断与周围运动部件是否干涉。对于做电气柜、流水线或专机设计的工程师来说，把传感器、支架、反射板和检测工件放在同一装配里校核，比单纯建立外观件更有价值：它可以直接服务于光轴高度、盲区距离、维护空间和走线方向的确认。

　　在控制层面，该类元件通常以开关量信号接入PLC或继电器输入回路，用于“有件/无件”“到位/未到位”的逻辑判断。模型虽然不展示内部电路，但外部接口形态、指示灯朝向和电缆出线方式会影响接线盒布置与故障观察。产线调试人员往往希望状态灯在常规巡检视角下可见，因此安装时不仅要对准光轴，也要让指示面朝向通道或维护侧。把这些实际约束纳入三维设计，传感器才不只是一个黑色方块，而成为可安装、可调节、可维护的功能部件。
