堡盟1440增量式旋转编码器结构

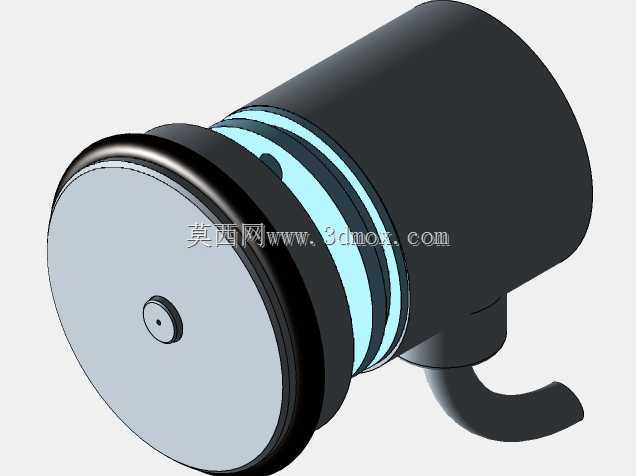

　　旋转编码器在自动化设备里承担位置、角度和速度反馈，常见于伺服轴、输送辊道、包装机牵引轴、机床进给机构以及小型转台。这个模型还原的是一款实心轴类圆柱形编码器的装配关系：主体为金属圆筒，前端通过法兰和轴承支撑输入轴，尾部侧向引出电缆，轴端还表现了联轴器或测量轮一类连接附件。

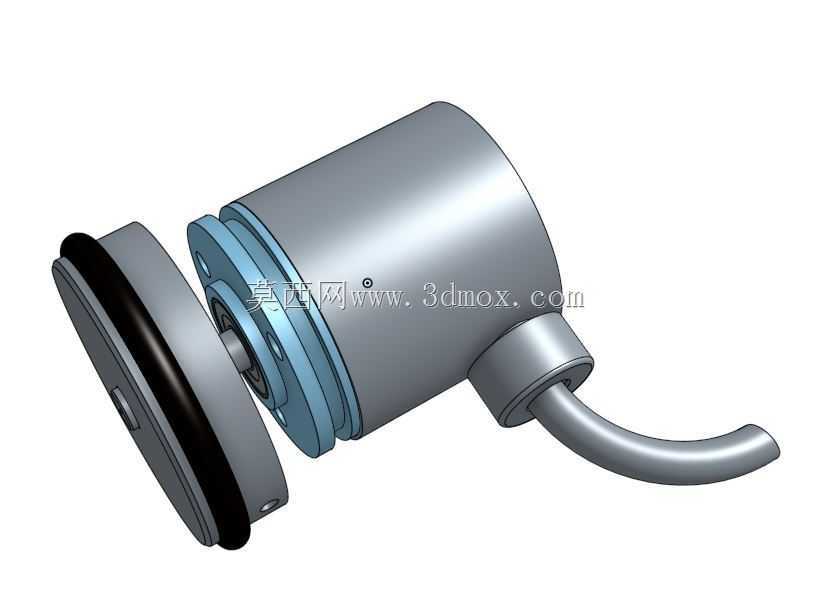

　　从使用场景看，这类器件并不是独立完成动作的执行部件，而是把机械转角转换成脉冲或数字信号，供PLC、运动控制器或驱动器判断轴的位置、转向和转速。现场选型时，工程师首先要确认轴径、安装止口、法兰孔位、出线方向和防护需求，再核对分辨率、输出电路、供电电压与脉冲频率。模型把圆筒壳体、前端盖、轴承段、轴伸、侧向电缆接头和连接轮盘拆开表达，便于在三维布局阶段检查干涉，也能帮助理解内部码盘、轴承和转轴的大致层级。

　　外形边界上，编码器主体呈规则圆柱，最大外径决定了安装孔周围需要预留的扳手空间和检修空间；轴向长度则影响轴端到支架的距离。前端法兰是定位基准，装配时通常以止口与支架孔配合，再用螺钉压紧，避免单靠轴承受径向力。侧向出线的结构在紧凑设备中比较实用，电缆不会沿轴向顶到后方护板，但在折弯处必须保留弯曲半径，不能让接头承受拉力。若设备振动较大，电缆应在近处固定，防止长期摆动损伤芯线。

　　轴系设计是这类传感器的关键。输入轴通过轴承支撑在前端盖内，外部转轴经联轴器与编码器轴连接，目的是补偿两轴之间的少量同轴度误差，同时降低冲击和偏心对轴承的影响。模型中轴端圆盘带黑色外缘，更接近测量轮或弹性连接轮的表现；如果用于测量轮方案，轮缘压靠在运动材料表面，可把直线位移转换为转角，常用于薄膜、纸张、线材或输送料带的长度检测。若用于刚性轴连接，则应优先选用柔性联轴器，不能把编码器轴当作机械承载轴使用。

　　安装思路上，支架需要有足够刚度，薄板悬臂容易在设备启停时产生抖动，导致计数脉冲波动。编码器轴线与被测轴应尽量同心，径向偏差过大时会引起轴承发热、密封件磨损和信号丢脉冲。法兰面贴合要平整，螺钉按对角顺序紧固，避免端盖受附加应力。对于裸露在粉尘、喷淋或油污环境中的部位，防护等级、密封圈和电缆接头形式都要在结构布置时提前考虑；模型虽然主要展示外观和装配层次，但这些细节直接决定现场寿命。

　　功能特性方面，增量式编码器通常通过A、B两相脉冲的相位差判断转向，通过Z相零位信号建立参考点。设备上电后，控制系统需要执行回零或由外部已知位置建立坐标，因此在机构设计时应预留回零开关或机械基准。高速轴上使用时，脉冲频率和控制器采样周期要匹配；低速定位场合，则更关注每转脉冲数、安装刚性和信号稳定性。若把它用在长度测量轮上，还要考虑轮径磨损、材料打滑和压紧力，轮缘压力过大会增加阻力，压力过小则会丢步。

　　三维建模时，圆柱外壳可按回转体思路建立，前端盖与主体的配合台阶要保留，轴承孔和轴伸属于装配敏感尺寸。电缆接头不宜简化成硬直杆，弯曲线缆能够更真实地反映走线空间；侧出方向在设备中可能与导轨、拖链或护板发生冲突，布局阶段就要把最小弯曲半径和插头插拔空间建出来。前端连接轮盘与轴之间应体现同轴关系，轮缘材料可单独区分，便于后续出工程图时表达橡胶或聚氨酯包覆层。

　　在整机设计流程中，编码器虽然体积不大，但它的位置往往决定反馈精度。把该模型放入设备总成后，需要检查三个方面：一是轴系连接是否允许装拆，联轴器螺钉是否有工具空间；二是法兰支架是否能承受振动，止口定位是否可靠；三是电缆走向是否远离高温、锐边和运动部件。若安装在电机尾部，还要与电机后罩、制动器或风扇结构协调；若安装在设备外部，则应增加护罩，避免碰撞和油污直接冲刷。

　　从维护角度看，编码器属于精密传感部件，不能敲击轴端，也不应用管钳强行扭转。装配联轴器时应先固定支架和本体，再连接两轴，最后盘动机构检查扭矩是否均匀。现场接线要与动力线分开敷设，屏蔽层按控制系统要求单端或双端处理，减少变频器和伺服驱动器带来的干扰。模型呈现的爆炸关系对培训和装配指导也有价值：外壳提供防护，端盖承担轴承定位，轴系传递转角，电缆负责信号输出，连接轮或联轴器则完成与被测运动的机械耦合。各部分边界清晰，才能在设计、选型和维护中减少误装。
