松下齿轮减速电机一体化传动总成

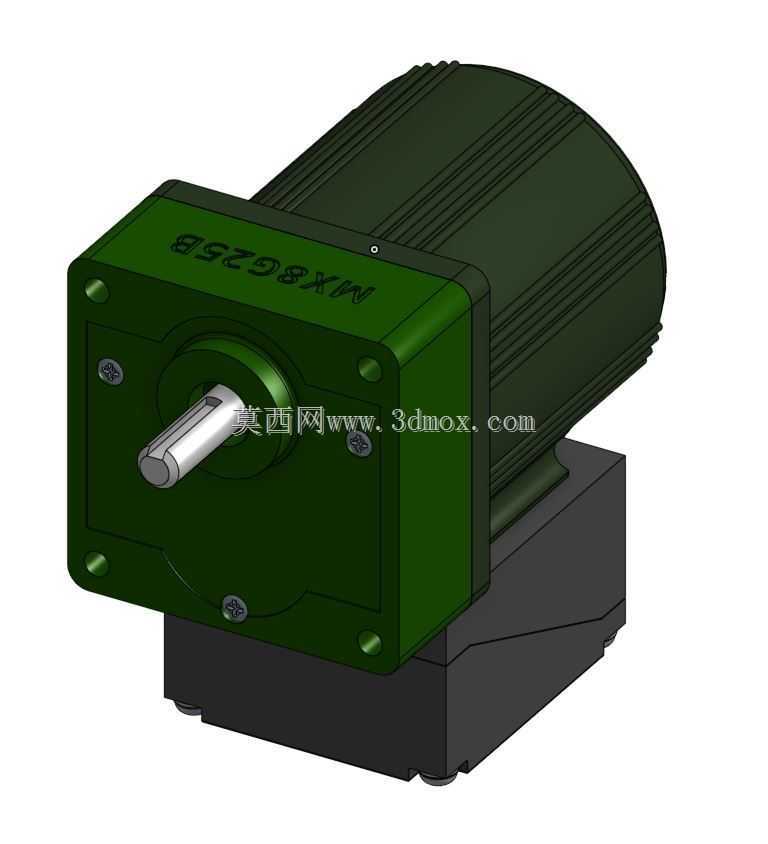

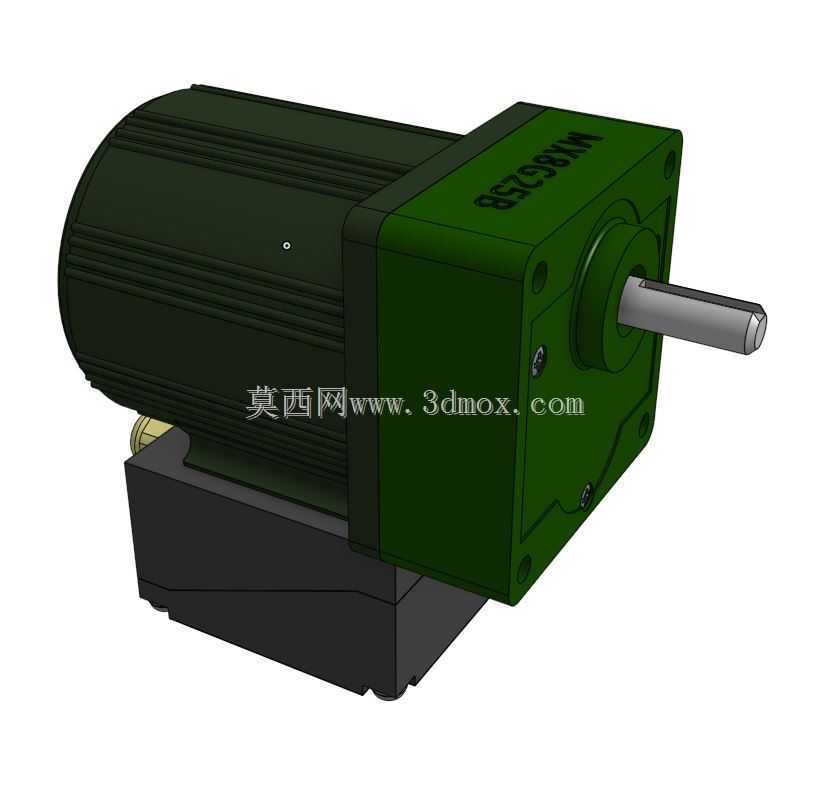

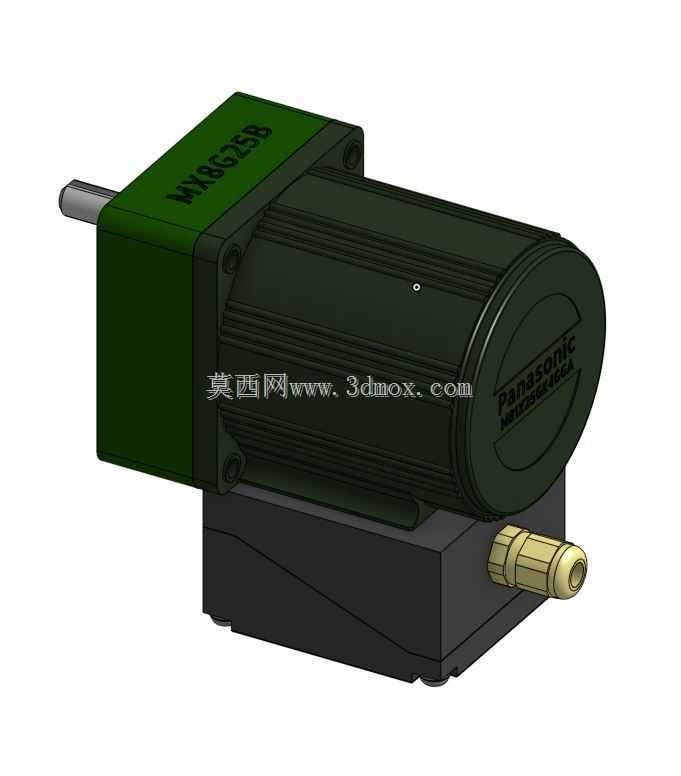

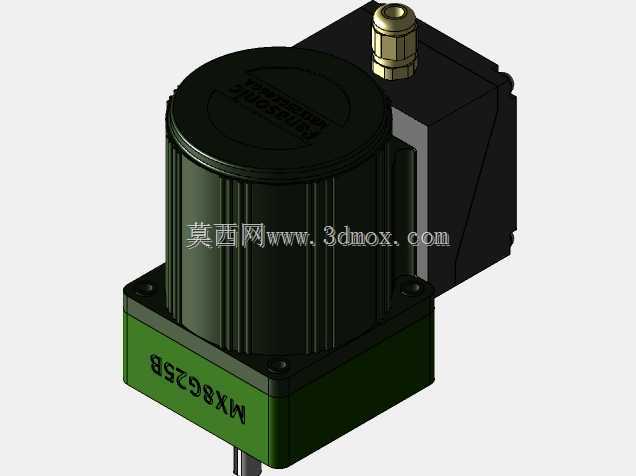

　　这套三维数模还原的是一款带前置齿轮减速箱的一体式交流传动电机，前端齿轮头对应MX8G25B规格，整体由驱动电机段、平行轴齿轮减速段、输出轴端和底部安装支座四部分构成，是轻工自动化产线里极为常见的动力执行单元。做结构选型时最先要核对的就是安装边界：电机筒身带纵向散热筋，外径轮廓在整机布局时要预留径向散热间隙，不能紧贴钣金护罩；前端方形减速箱法兰四个角预留安装沉孔，输出轴为单伸平键轴，轴伸长度、轴径公差直接决定联轴器或主动链轮的配合选型；底部的一体式安装座带地脚固定孔，既可以卧式水平安装在设备机架横梁上，也可通过转接法兰做立式吊装，数模里把支座底面、法兰贴合面、轴中心高这几个关键基准都做了准确定位，导入装配体后可以直接用来校核干涉。

　　从实际用途看，这类减速电机大量用在包装输送线、小型食品机械、分拣设备、纺织辅机和工装夹具的动力进给工位：普通异步电机额定转速偏高，直接带负载会出现扭矩不足、转速过快的问题，前置齿轮箱把电机高转速降到几十转每分钟的输出区间，同时放大输出扭矩，带动输送带辊筒、凸轮分度机构或者小型丝杠平稳运转。数模里前端箱盖刻印的型号标识、箱体合箱接缝、筒身散热筋的拔模斜度都按实物测绘还原，齿轮箱内部虽然外观数模未完全展示齿系，但25B减速比对应的箱体轴向厚度、输出轴偏心位置都和实机一致，选型时可以直接参考这个外轮廓做设备腔体预留。

　　设计思路上，一体化结构把电机转子腔和齿轮减速腔做了刚性连为一体，省去了用户自行对接电机与减速器的同轴度调校工作，出厂时已保证输入齿轮与电机轴的啮合精度，现场只需要固定地脚、对接输出负载即可完成装配。前端绿色涂装的减速箱采用压铸铝壳体，表面做烤漆处理，既减轻整机重量，又能保证齿轮啮合的刚性支撑，后端黑色电机筒身的散热筋沿轴向均匀分布，运转时空气顺着筋条流动带走定子热量，底部黑色支座为铸铁材质，重心下沉，降低高速运转时的整机振动。

　　在产线布局阶段，把这个数模放入输送设备总成中，可以同步校核三个关键尺寸：一是输出轴中心到安装底面的中心高，要和从动辊筒的轴心高度对齐，避免链条或同步带出现偏载；二是电机尾部到前端轴伸的总长度，要确认设备护罩内部的轴向空间足够，预留接线盒的插拔操作空间；三是减速箱方形法兰的外轮廓尺寸，周边不能和设备的张紧调节机构、走线槽发生碰撞。日常维护层面，齿轮箱侧面预留的油位孔、放油孔位置在数模上也有对应特征，现场可以据此安排定期更换润滑脂的操作空间，不用拆装机架就能完成保养。

　　不同于伺服电机的高精度定位场景，这款齿轮减速电机更适合连续运转、对转速精度要求不高但对输出扭矩稳定性要求高的工位，比如输送带恒速送料、小型搅拌机持续驱动、升降机构的低速动力输出，搭配调速器还可以在一定范围内调整输出转速，适配不同节拍的生产需求。建模时所有外部特征都按实物比例还原，圆角、安装孔位、轴端倒角都没有做简化过度，结构工程师可以直接基于这个数模完成对接法兰、支座转接板的设计，省去手动测绘样机的时间，也能在方案评审阶段直观展示动力单元在整台设备里的布置效果，提前规避装配干涉、维护空间不足这类后期改图的常见问题。
