车载进气过滤储气集成阀组结构

　　这套集成式气路处理单元，在小型动力设备、车载气动回路、实验台架以及紧凑型液压气动站里都很常见，核心作用是把进气过滤、稳压容腔、接口转接这几项功能收拢到一块L形基座上，减少分散布管带来的接头泄漏点。现场维护时最直观的感受是，传统方案里空气滤芯、储气小罐、单向阀和快插接头往往分散安装在机架不同位置，管路来回弯折，既占空间又容易在振动工况下出现接头松动；把容腔直接做进金属块体之后，气路路径被压到最短，滤芯竖直朝上布置，更换时不用拆解周边管线，拧开上端压盖就能抽出褶皱滤材。

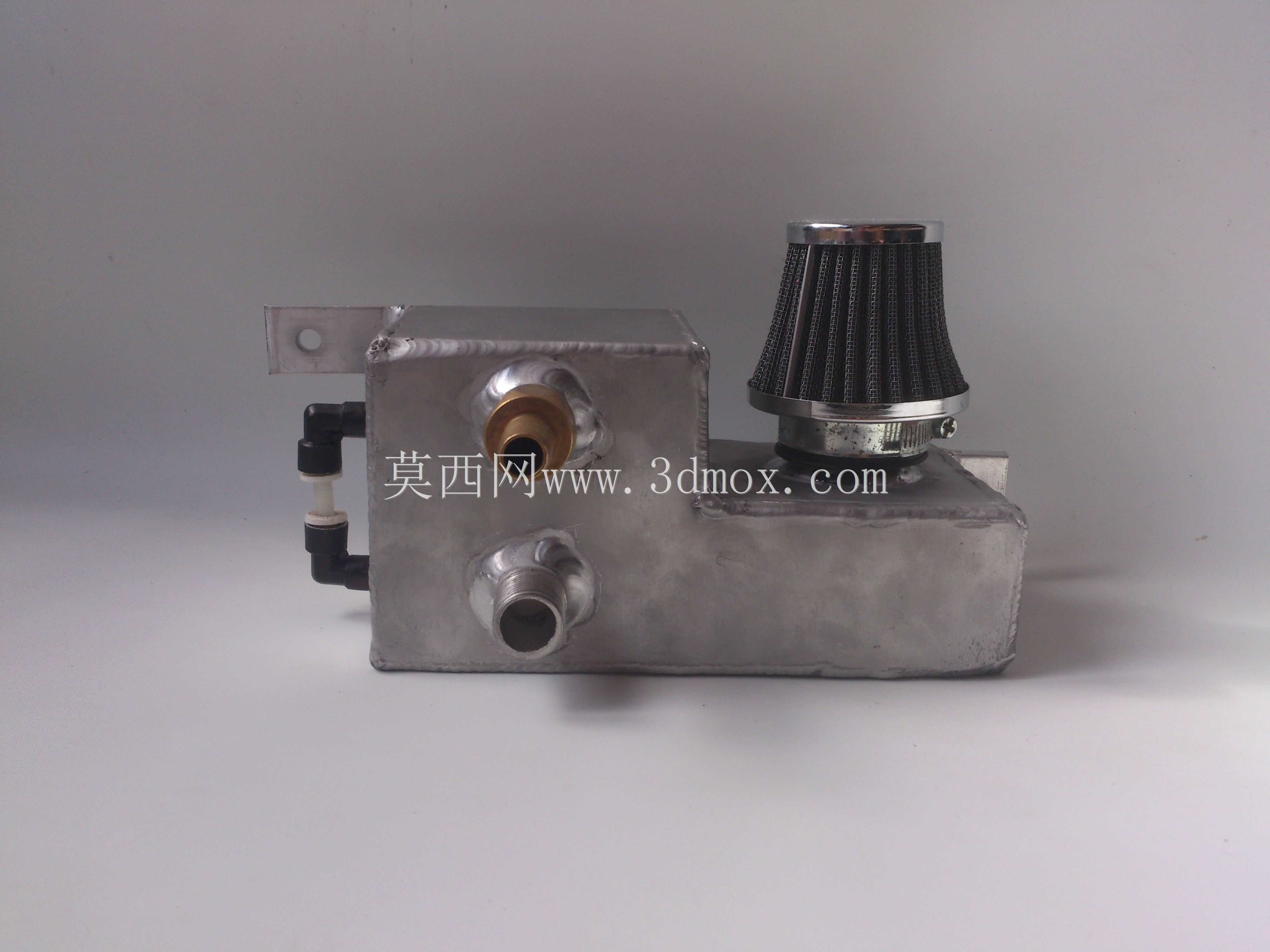

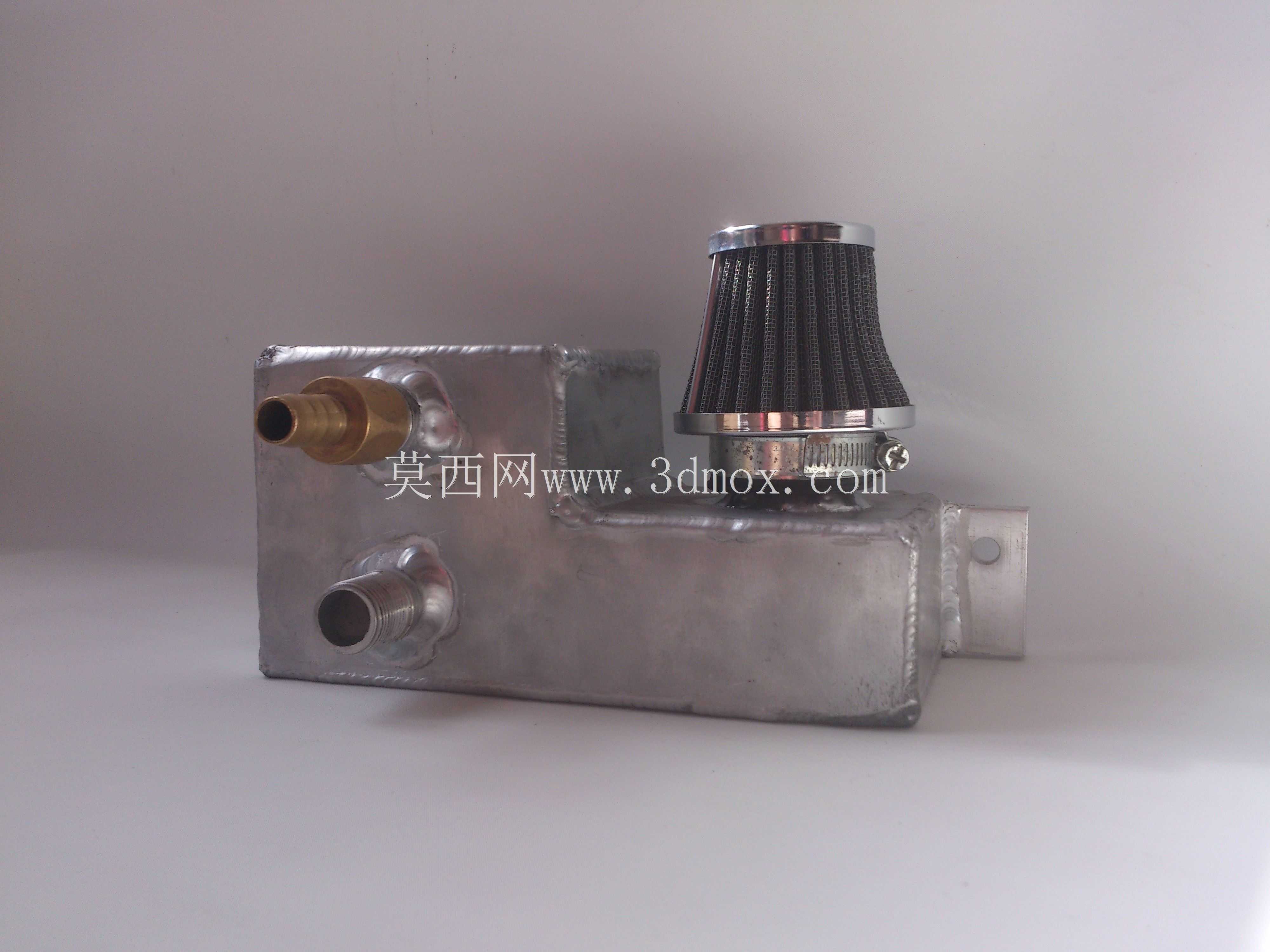

　　从结构思路上看，下部阶梯状的深色块体并非单纯外壳，内部铣出了连通的气道与缓冲容腔：进气先经过顶部锥形褶皱滤芯，滤除空气中的粉尘与絮状物，再进入块体内部扩容腔减速稳压，最后从侧面两组带黑色手轮的接头引出，接到下游用气元件。侧面接头采用上下并排布置，接口轴线水平向外，预留了扳手操作空间，实际装机时相邻管路不会互相干涉；块体的两个阶梯台面形成天然的安装基准，底面可直接贴装在机架平板上，沿竖直方向打沉孔固定，也可以借助L形侧壁做侧向夹持。

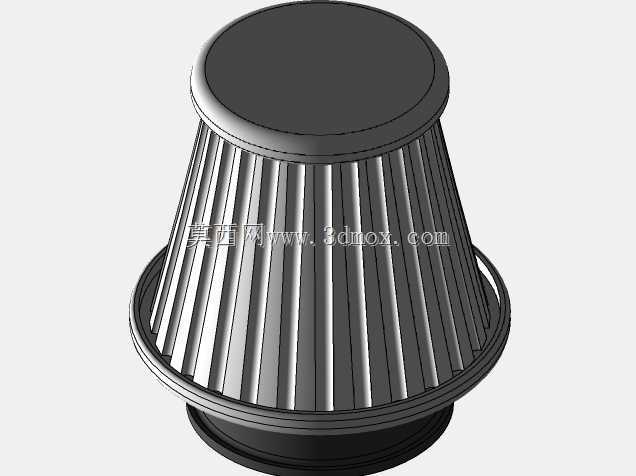

　　滤芯部分采用上小下大的锥台造型，相比直筒滤芯，在相同投影面积下获得了更大的褶皱展开面积，透气量提升的同时，锥形外壁让积尘在振动中更容易沿斜面滑落，延长清灰周期。滤芯下端通过卡箍与块体顶面的接口座密封，橡胶密封圈压紧在加工端面上，端面平面度按常规安装面要求控制即可保证密封。顶部金属端盖做了翻边收口，把褶皱滤纸端部完全封死，避免未过滤空气从滤纸顶端旁通。

　　安装边界方面，块体整体呈L形，高台阶一侧承载滤芯，低台阶一侧预留了管路走线空间；滤芯最高点到块体底面的竖直尺寸，在布局时要留出上方至少一个滤芯高度的抽换空间，不能在正上方布置横梁或线束。侧面两对接头的中心距、外伸长度都按标准管接头规格匹配，选用时只需核对接口螺纹规格与现场气管外径。块体棱边做了小倒角处理，既避免装配时划伤操作人员，也减少了应力集中，在车载持续振动环境下不容易在尖角处产生裂纹。

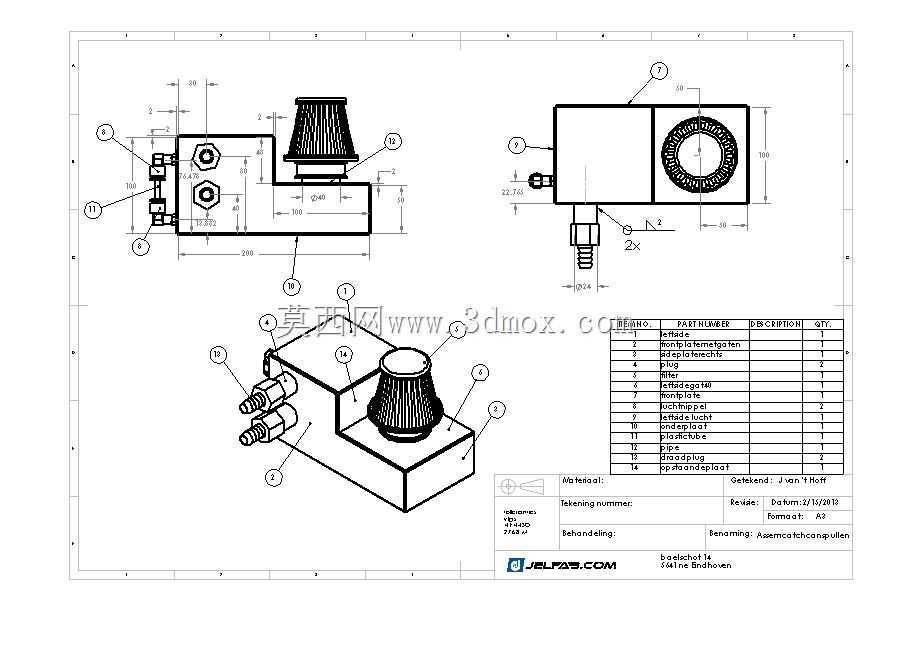

　　工程应用中这类组件常出现在小型内燃机进气预处理、气动制动辅助回路、检测设备气源入口等场景：对含尘量较高的车间环境，褶皱滤芯可以阻挡大部分硬质颗粒，保护后续精密阀件；内部容腔则能缓冲活塞式用气设备造成的压力脉动，让下游压力传感器读数更平稳。建模时把内部气道、滤芯褶皱、接头螺纹段都做了实体还原，做干涉检查时可以直接调取块体内部腔体，验证气路通流截面是否在滤芯接口处出现突变，也能在工程图里直接剖视表达密封面与固定孔位置，方便加工方按图铣削容腔、钻削接口孔。
