电流测量用长条形传感安装基座

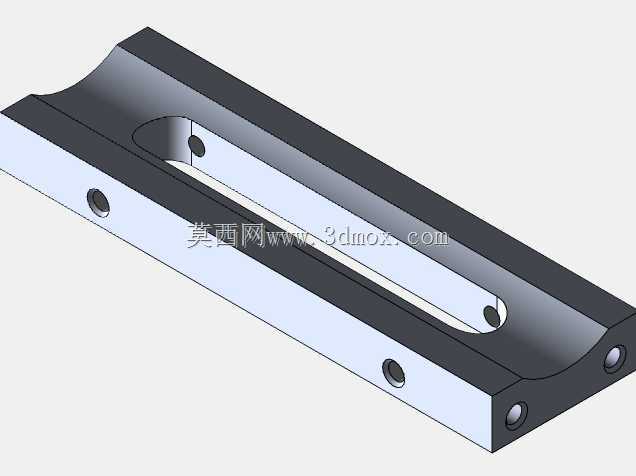

　　该结构件面向电流测量类传感装置的安装与承载需求，整体采用长条形金属基座形式，适合在教学实验、小型检测台架或设备内部电流采样位置使用。零件主体为狭长块状构型，沿长度方向形成连续的上凹安装区域，中部开设贯通式长槽，用于容纳传感元件、走线或调整被测导体的相对位置。基座两侧保留较厚实体壁面，能够在轻量化开槽后维持抗弯刚度，避免长跨距安装时因紧固或振动产生明显变形。

　　从实际用途看，这类基座并不直接完成电信号转换，而是为电流测量相关传感部件提供定位基准、安装界面和防护边界。现场布置时，被测导线或采样元件可沿长槽方向穿过，传感器本体通过侧面与端部孔位固定，使测量位置保持稳定。长槽的开放结构便于观察装配状态，也给不同直径导线、绝缘护套或辅助垫片留出调整空间，适合学校项目中反复拆装、验证测量方案的使用场景。

　　外形边界以直线轮廓为主，长度明显大于宽度和高度，属于窄长型支撑件。上端面两侧形成弧形过渡的凹入轮廓，既降低边缘尖锐程度，也可在元件放置时起到侧向引导作用。基座侧壁分布多个圆形通孔，孔位沿长度方向错开布置，可用于螺钉锁紧、定位销连接或与外部支架配合。端部附近的孔位承担主要固定载荷，中部孔位则用于辅助压紧和位置微调，设计时需要关注孔边到槽壁的最小壁厚，防止攻丝或拧紧时出现局部应力集中。

　　建模过程中，主体可先由长方体毛坯建立基本包络，再通过拉伸切除形成中央长槽和端部弧形区域。侧面圆孔采用贯穿切除方式生成，孔轴方向与侧壁垂直，便于加工时直接钻孔或铣削完成。槽口两端的圆弧与直线段需要保持相切关系，避免装配时出现卡滞；外露棱边可根据实际加工条件设置倒角或小圆角，以减少应力集中并提高手持装配安全性。底面建议作为加工和装配基准面保持平整，当基座贴装在平台或设备框架上时，底面平面度直接影响传感器轴线与被测导体的相对位置。

　　安装边界方面，该零件占用空间呈狭长带状，布置时应在长槽两端预留导线弯曲半径和工具操作空间，侧面螺钉孔外侧也要留出扳手或内六角工具的活动范围。若用于大电流环境，基座与带电导体之间应保留足够绝缘距离，金属本体不得替代绝缘件承担电气隔离功能；若用于长期振动设备，可在螺钉连接处增加垫圈或止退结构，并控制拧紧顺序，从中部向两端逐步紧固，以减小长条件翘曲。

　　结构设计思路上，该件把承载、导向、固定和走线空间整合在同一实体中，用较少特征实现测量装置的机械支撑。中央开槽提高了装配适应性，两侧厚壁保证刚性，分散孔位提供多自由度安装选择。对于三维建模人员，重点在于控制长槽与孔位的相对尺寸、槽端圆弧半径、侧壁厚度以及底面基准的一致性；对于结构选型人员，则需要结合被测电流等级、导线尺寸、安装空间和绝缘要求，判断该基座是否适合作为电流测量传感组件的支撑载体。
