BIGTREETECH TFT50屏幕配套抱箍安装支架

　　这套结构件面向桌面级FDM熔融沉积3D打印机的人机交互界面外置安装需求开发，核心作用是将BIGTREETECH品牌五英寸TFT触控显示屏牢固固定在打印机框架的圆管型材立柱上，解决原厂屏幕多采用平面贴装、无法适配管状机架的安装痛点，在DIY改装、整机升级、老旧打印机触控屏替换场景中广泛使用。

　　从实际装机场景来看，多数桌面级3D打印机的机架采用20mm、25mm直径的圆管光轴作为竖向支撑立柱，原厂配套的TFT屏幕安装座大多为平板式结构，仅能锁附在铝型材的平面槽位上，用户改装时往往需要额外打印转接件、打孔攻丝，不仅破坏机架原有结构，安装后屏幕角度也无法按需调整，操作触控时屏幕容易随机架晃动。这款抱箍式支架直接采用开口环抱紧的固定逻辑，不需要在机架管材上做任何二次加工，松开抱箍锁紧螺丝即可沿圆管上下滑动调整屏幕高度，绕管轴旋转即可改变屏幕朝向，操作人员站在打印机正面、侧面都能清晰查看屏幕显示的打印温度、进度、坐标参数，触控操作时施力直接通过抱箍传递到整根机架立柱上，不会出现屏幕支座翘曲、松动移位的问题。

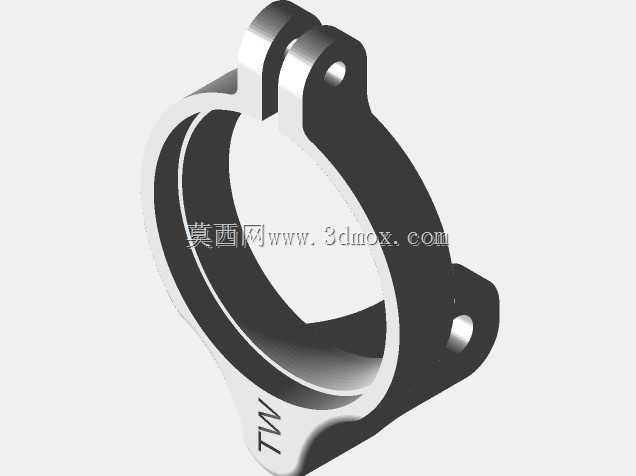

　　结构设计上，主体采用一体化C型开口抱箍构型，抱箍内环面和配套的橡胶防滑垫贴合，抱紧圆管后通过两侧的锁紧耳施加预紧力，即使打印机长时间运行产生XY轴往复振动，抱箍也不会出现滑移松脱。抱箍上端延伸出双叉式铰接耳座，耳座上预留同轴销孔，用来和屏幕背面的安装支座配合，穿入锁紧螺丝后可以实现屏幕俯仰角度的无级调节，用户坐姿操作时可以将屏幕向下倾斜15到30度避免反光，站立调试时可以将屏幕抬至水平视角，不用弯腰凑近机身查看参数。抱箍下端延伸出的带孔固定凸台，既可以作为走线限位座，将屏幕的排线、电源线沿机架立柱规整固定，避免线材随打印头运动拖拽剐蹭，也可以额外加装限位扎带，双重锁定抱箍位置，应对高速打印时机架的高频振动。

　　安装边界方面，抱箍的内环直径匹配主流桌面3D打印机常用的20-25mm直径圆管立柱，开口处的锁紧间隙预留了2mm的调节余量，即使管材外径存在小幅公差，或者用户在管外包裹泡棉减震层，依然可以可靠抱紧。上端铰接耳的孔位间距、安装孔距完全匹配BIGTREETECH TFT50五英寸屏幕背面的标准安装孔位，不需要对屏幕外壳做任何打磨、钻孔修改，直接用配套的M3螺丝就能将屏幕锁附在支架上。整体支架的外包络尺寸控制在80mm长度、60mm宽度范围内，安装后不会和打印机的X轴滑车、挤出头、自动调平传感器产生运动干涉，屏幕探出机架的距离控制在40mm以内，既保证操作人员触控时有足够的手指操作空间，也不会额外占用打印机周边的工作台面积。

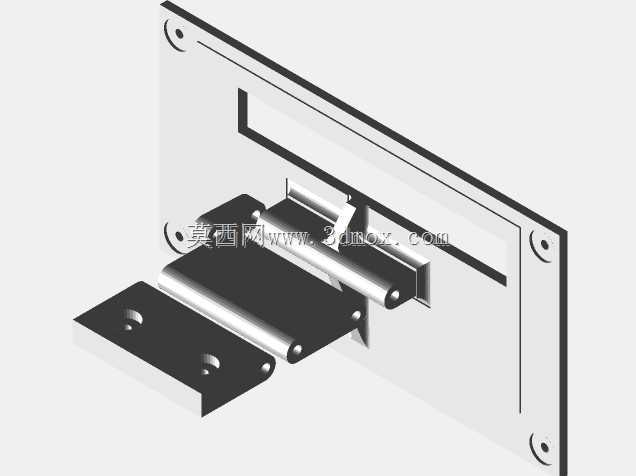

　　从功能特性来看，这款支架同时兼顾了快装、可调、减震三个核心需求：抱箍结构不需要拆解打印机机架就能完成加装，用户后期维护屏幕、更换主控板时，松开铰接螺丝就能直接将屏幕连同支架整体取下；铰接位置的阻尼锁紧结构在调整好俯仰角度后，依靠螺丝预紧力产生的摩擦力固定角度，长时间使用不会因为屏幕自重出现低头下垂；抱箍和圆管之间的接触区域可以加装薄橡胶垫，既可以增大摩擦力防止滑移，还能吸收打印机Y轴高速往复运动产生的振动，避免屏幕画面因为振动出现模糊、触控误触发的问题。

　　结构建模过程中，所有配合面都做了公差适配：抱箍内环的建模尺寸比目标管材外径小0.2mm，保证3D打印成型后PLA、PETG材料的轻微收缩依然可以提供足够的抱紧力；铰接耳的销孔直径预留0.1mm的间隙，穿入螺丝后转动顺畅不会出现卡滞；所有棱角位置都做了R2以上的圆角处理，既避免3D打印过程中出现应力集中导致层间开裂，也防止装机时锋利边缘割伤操作人员、刮伤屏幕排线。针对不同的机架管材规格，这套结构还可以通过修改抱箍内环直径参数，快速衍生出适配20mm铝型材、40mm方管的变体版本，通用覆盖绝大多数DIY桌面3D打印机的屏幕改装需求。
