七寸触控平板3D打印安装固定支架

　　这套结构针对桌面级FDM设备的人机交互外置需求展开，核心承载对象是一块七英寸电容触控安卓平板，平板本身用于运行上位机切片、远程监控与触控操作界面，替代传统小尺寸单色屏，使调参、预览模型、查看打印进度和启停任务都能在设备旁直接完成。现场使用中，平板不能随意放置在工作台面上——打印区域周边存在振动、热床辐射、线材拖拽和误碰风险，因此需要一个可固定在型材框架、侧板或设备顶部横梁上的支撑外壳，把屏幕稳定约束在操作者视线可达的位置。

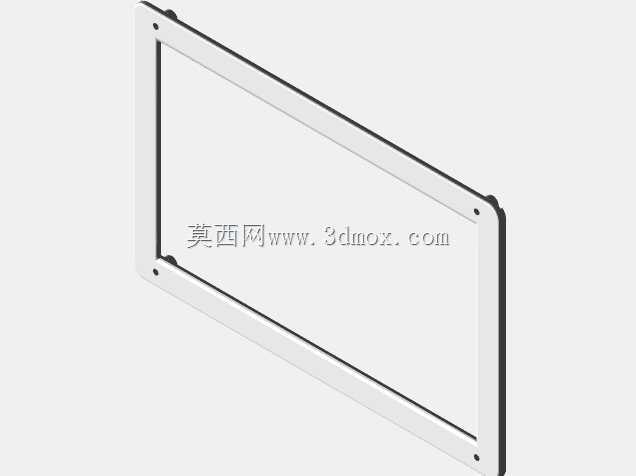

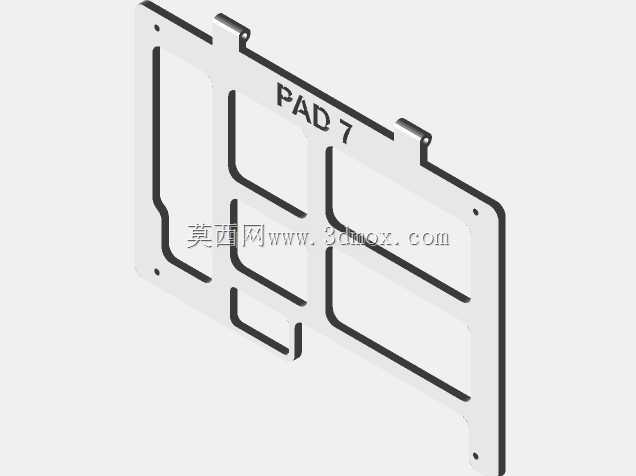

　　建模时先从平板的外轮廓和屏幕可视区入手，正面留出完整的电容屏操作窗口，边框保留足够压边宽度，既避免遮挡显示区域，又能在平板装入后限制其前后窜动。背部与四周设置容纳腔体，厚度方向按平板本体加缓冲间隙控制，边角做圆角过渡，减少3D打印件在层间应力集中处开裂的概率。考虑到FDM成型的特点，壳体壁厚、加强筋和打印朝向都按可一次成型、少支撑的思路布置，大面积平面尽量避免悬空，孔位与卡扣处预留装配公差。

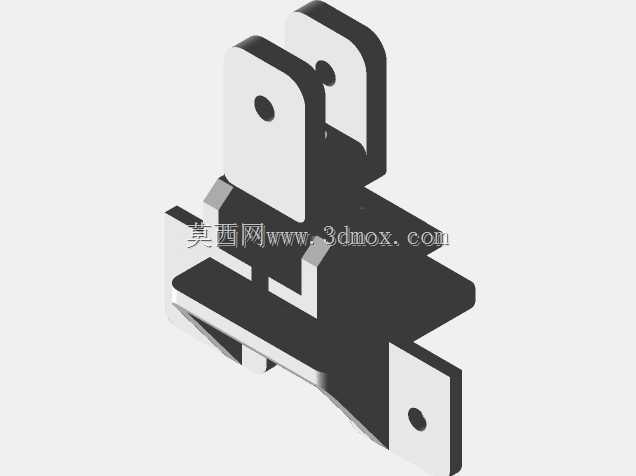

　　支撑部分采用双耳铰接式结构，上部两片平行耳板通过转轴与屏幕背部连接，耳板上的同轴孔用于穿入螺钉或销轴，形成俯仰角度调节关节。操作者站立或坐姿不同，都可以松开转轴紧固件，把屏幕调整到便于触控且无反光的角度，再锁紧固定。下部底座与耳板支架连成一体，底座板面承担主要载荷，并通过侧向伸出的安装耳与设备框架连接。安装耳上的圆孔对应标准紧固件位置，可直接固定在2020或2040铝型材的槽面上，也能适配钣金侧板、设备顶部横梁或墙面支架。

　　安装边界方面，结构的包络空间不仅包含七寸平板的长宽厚，还要计入背部铰接耳板的旋转半径、底座下方紧固件操作空间，以及平板接线后线材的弯折半径。底座与支架之间设置折线形加强结构，使屏幕前倾时的弯矩能够沿筋板传递到安装面，而不是集中在单一薄壁截面上。侧向安装耳向外延伸，使固定点远离屏幕重心，提高抗振能力；设备快速移动、平台回零或长时间打印产生的持续微振动，不会让屏幕出现明显抖动。

　　实际装配流程上，可先将底座固定在框架上，再把支架耳板与屏幕背部连接件通过销轴组合，最后放入平板并整理电源线与通讯线。线材从壳体侧边或下部预留空间引出，避免在转轴处被反复弯折。屏幕安装高度建议与操作者自然视线接近，俯仰角以电容屏表面无强光反射、手指点击时手腕保持自然为原则。若设备布置在多机并排的打印农场中，该支架还可统一安装在每台设备的相同方位，形成标准化操作位，减少不同机型之间切换的动作差异。

　　从功能扩展看，该结构并不局限于单一品牌平板，只要外部尺寸、厚度和安装孔位在设计容差内，均可作为外置触控终端承载件使用。支架既解决了平板无处安放、容易跌落和线缆拉扯的问题，也让3D打印机的控制界面从嵌入式小屏升级为可视化程度更高的交互终端，适合设备改造、产线集中监控以及桌面打印工位的人机工程优化。
