3D打印机TFT35触摸屏嵌入式安装固定支架

　　这套结构件围绕桌面级FDM熔融沉积成型3D打印机的人机交互界面安装需求展开，核心作用是为Bigtreetech TFT35 E3 V3.0版本的12864规格触控显示屏提供可靠的嵌入式安装载体，解决开源3D打印机改装、整机装配过程中显示屏外露走线杂乱、固定不稳、操作时晃动移位的实际工程问题。

　　从实际装机场景来看，这类支架广泛适配各类DIY组装的RepRap架构3D打印机，无论是铝型材框架的龙门结构机型、封闭式箱体打印机，还是爱好者自行改装的桌面级打印设备，都可以通过该支架完成显示屏的前置安装。日常打印作业中，操作人员需要通过这块触控屏完成喷头温度预设、热床温度校准、打印文件选择、运动轴点动回零、打印进度实时监控、PID参数调试等操作，支架将屏幕稳固安置在设备正面易观察、易触控的位置，避免屏幕直接悬空粘贴或者用扎带临时捆绑带来的磕碰风险，同时让设备正面外观整洁统一，走线可以顺着支架内部空腔收纳到框架线槽内，不会和运动中的打印头、同步带发生干涉。

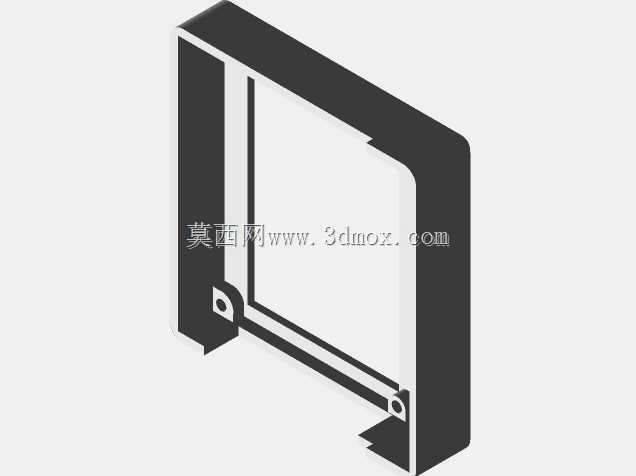

　　结构设计思路上，整体采用半包式围框造型，主体为适配屏幕外轮廓的矩形框体，四周预留均匀的限位挡边，屏幕从后侧嵌入后，挡边刚好压住屏幕边缘的非显示区域，不会遮挡触控操作区和显示画面。框体两侧设计了带通孔的固定耳位，孔位匹配常用的M3螺丝规格，既可以直接锁附在2020系列铝型材的端面槽内，也可以配合打印的转接件固定在亚克力面板、钣金侧板上。底部延伸出两处带定位孔的支撑脚，安装时可以先将支撑脚卡在设备框架的预设卡位上完成预定位，再锁紧两侧固定螺丝，单人装机时不需要额外手扶屏幕对位，大幅提升装配效率。

　　安装边界与尺寸配合方面，框体内腔尺寸完全贴合TFT35 E3 V3.0屏幕的外部长宽，单边预留0.2mm左右的装配间隙，既保证屏幕可以顺畅推入，又不会出现框量过大导致屏幕晃动的问题。支架后侧预留了足够的空腔，用来容纳屏幕背后的排线插座、主控转接板，避免安装后排线被挤压弯折，降低排线接触不良、屏幕花屏的故障概率。支架正面边缘做了小角度倒角处理，没有尖锐棱角，操作人员日常触控操作时不会刮手。框体上下位置预留了走线缺口，屏幕的供电线、通讯排线可以从下方缺口顺入设备框架内部，走线路径短且弯折半径符合软排线的使用寿命要求。

　　从功能特性来看，这款支架属于3D打印机专用的人机界面安装工装类结构件，相比通用屏幕支架，它完全针对对应型号屏幕的接口位置、安装孔位做了适配，不需要二次打孔切割，打印完成后即可直接装机使用。结构整体壁厚均匀，采用FDM工艺打印时不容易出现翘曲变形，承重能力完全满足触控操作时的按压力度，日常点击、滑动屏幕时支架不会出现形变异响。两侧固定耳的位置经过受力优化，按压力会均匀传递到铝型材框架上，长期使用不会出现固定位断裂的问题。对于设备改装场景，如果用户需要把原有老式12864断码屏更换为彩色触控屏，这款支架可以直接匹配原有设备的面板开孔尺寸，不需要重新加工整机外板，大幅降低改装的加工成本。同时支架的开放式后侧设计也方便后续屏幕维护，需要更换屏幕或者排查排线故障时，只需要松开两侧固定螺丝即可取出屏幕，不需要拆解整个设备框架。在多台设备并排摆放的打印工坊场景中，统一使用该支架安装显示屏，可以让所有设备的操作界面高度保持一致，操作人员批量管理设备时视线高度统一，巡检操作更加顺畅。
