3D打印机主控板双风扇散热安装支架

　　这套结构围绕桌面级FDM熔融沉积3D打印机的主控安装与散热需求展开，核心适配Bigtreetech SKR Pro V1.2控制板，采用分层堆叠的安装布局，将主控电路板、散热风道、固定支撑整合为一体化安装组件，解决常规3D打印机主控板裸装时散热不足、走线杂乱、拆装维护不便的实际工程问题。

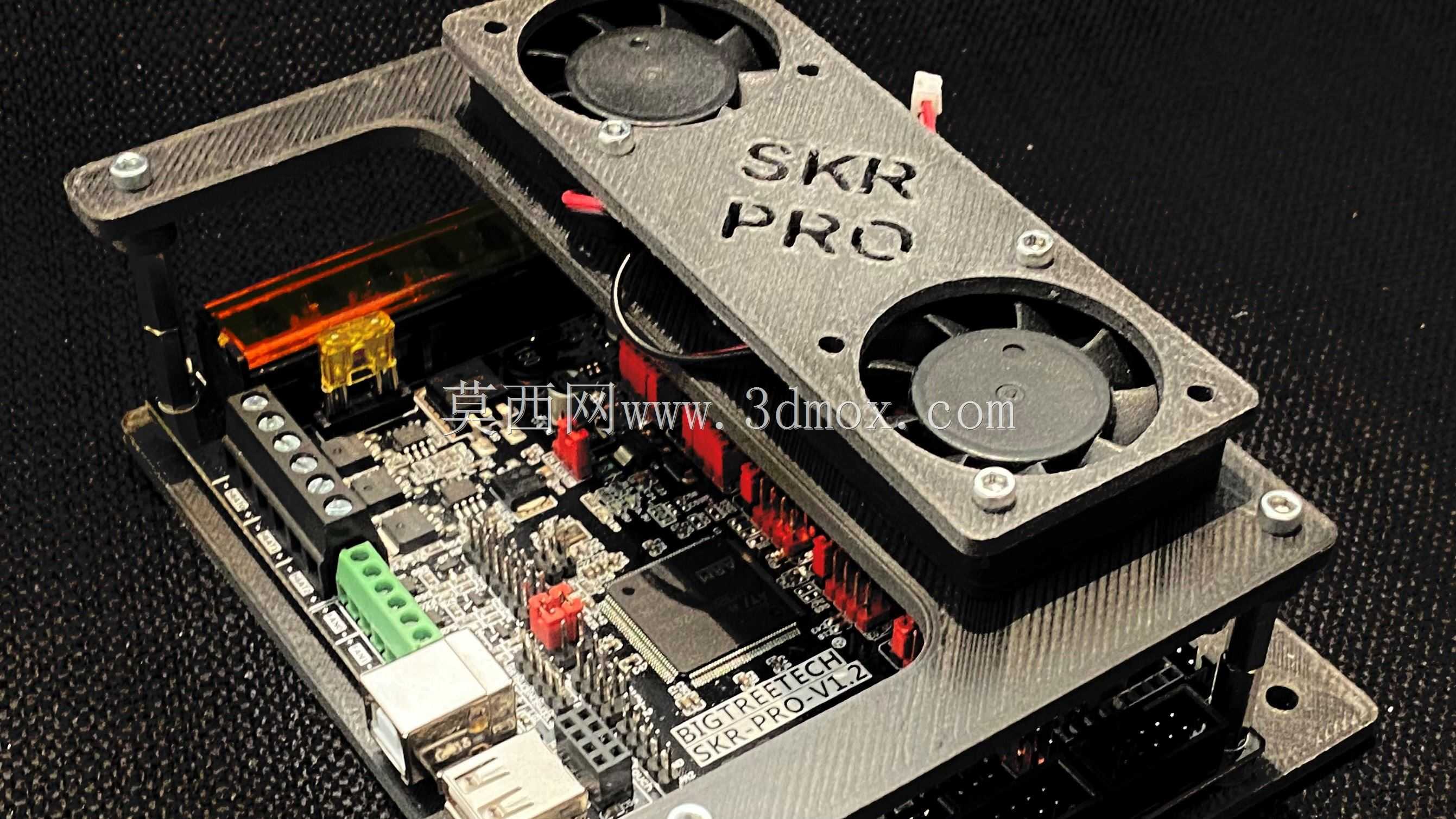

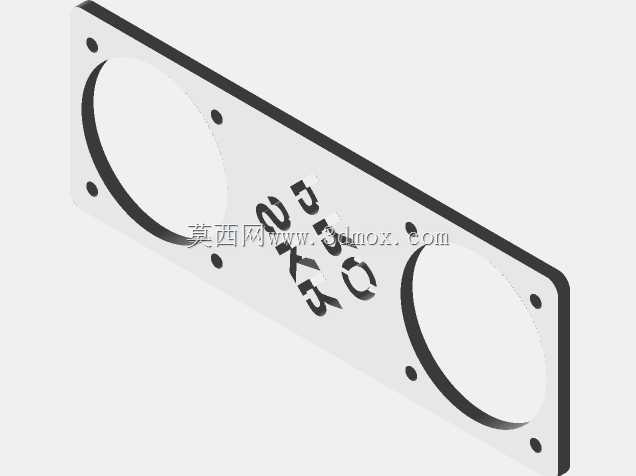

　　从实际装机场景来看，这类支架多用于DIY改装桌面3D打印机、封闭式CoreXY机型以及多喷头扩展设备的电控舱内部。常规3D打印机主控板在驱动多轴步进电机、加热头与热床时，板载的TMC系列步进驱动芯片、主控MCU以及电源MOS管会持续产生热量，若电控舱处于封闭状态，环境温度升高后驱动芯片容易触发过热降流，轻则出现电机丢步、打印层纹错位，重则触发驱动过温保护导致打印中途停机。这套支架在主控板正上方设置独立的双风扇安装位，两台轴流风扇并排布置，风扇出风直吹主控板上发热最集中的驱动芯片阵列与主控芯片区域，风扇固定面板直接刻印SKR PRO标识，既可以通过风扇形成强制对流，把板卡表面的热量快速带走，也能避免风扇运行时震动直接传导到电路板引发焊点疲劳。

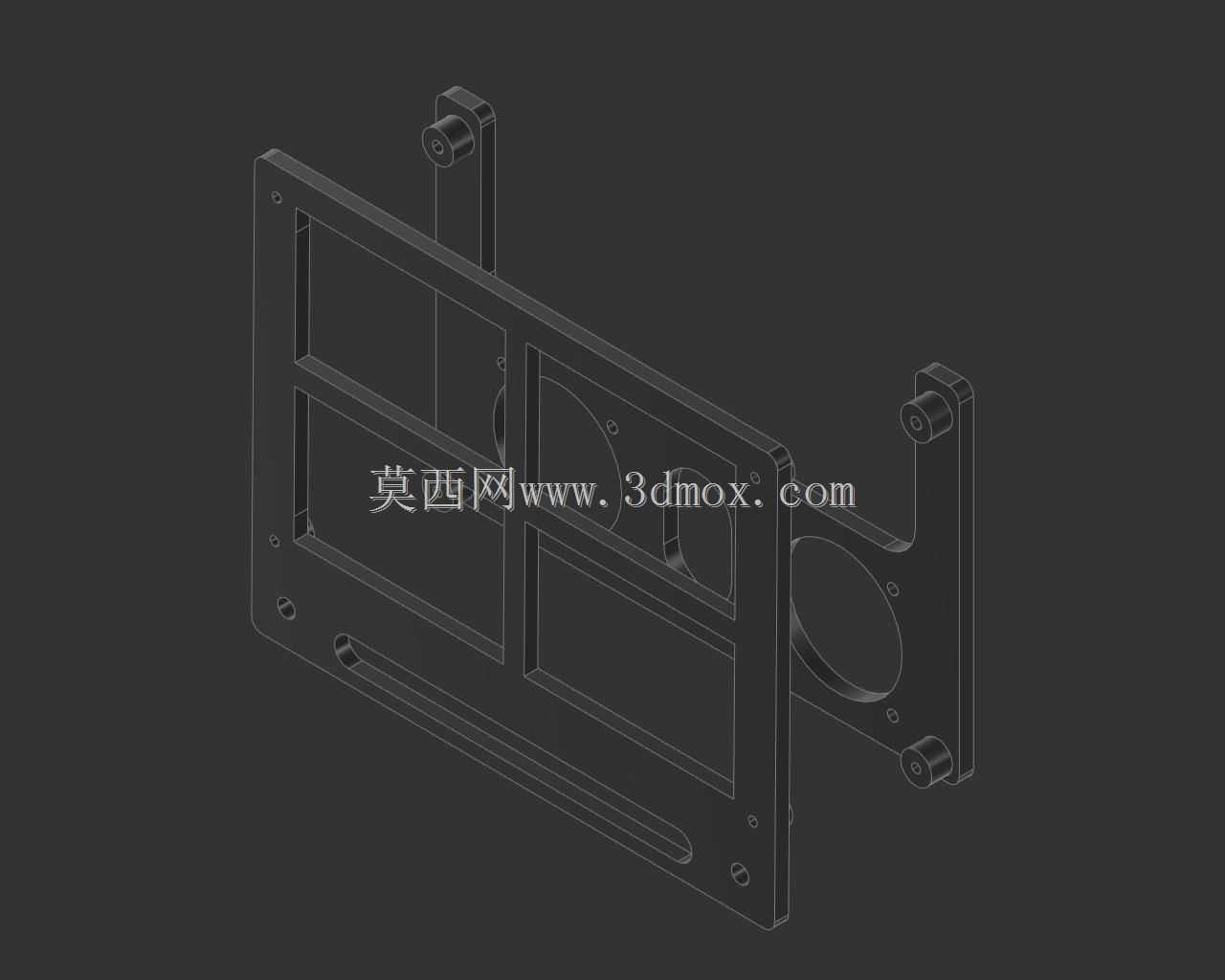

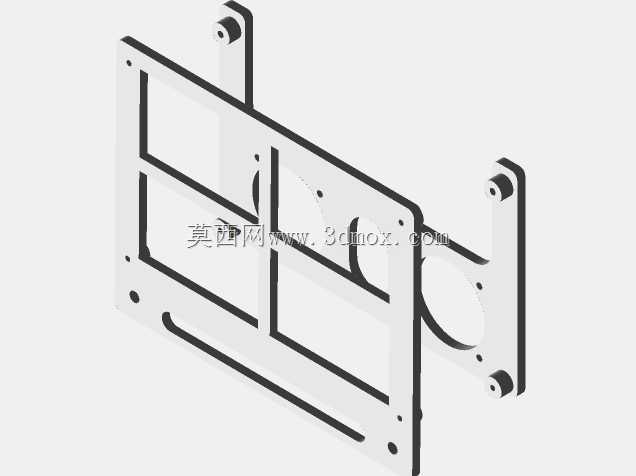

　　结构设计上采用四角立柱支撑的分层架构，下层为平板式主控安装底座，底座预留对应SKR Pro V1.2板的固定孔位，孔位匹配M3铜柱与螺丝的安装规格，板卡和底座之间留出足够间隙，一方面避免电路板背面焊点直接接触金属或塑料底座引发短路，另一方面给板卡背面的走线、接线端子预留操作空间。上层风扇安装面板通过四根等长立柱与下层底座连接，立柱两端采用内螺纹预埋或者通孔锁螺丝的固定方式，整体装配后同轴度偏差控制在很小范围，不会出现风扇刮擦扇叶的问题。支架侧边预留了开口空间，完全避让主控板上的USB接口、电源输入端子、步进电机接线端子、热床加热接口以及限位开关接口，操作人员在插拔线材、更换驱动模块的时候不需要拆卸上层风扇组件，日常维护的操作效率大幅提升。

　　安装边界方面，整套支架的外轮廓尺寸完全适配SKR Pro V1.2板的长宽尺寸，双风扇选用常规40mm规格轴流风扇，两台风扇并排安装后上层面板的宽度略大于主控板宽度，长度方向覆盖板卡上所有发热芯片的分布区域。下层底座的安装孔位同时兼容2020铝型材横梁的安装槽距，可以直接通过T型螺母固定在3D打印机框架的底部横梁或者电控舱安装板上，不需要额外打孔改造。支架整体采用3D打印工艺制作时，优先选择PETG或者ABS耗材，相比PLA材料拥有更好的耐热性能，即便电控舱内长期处于40-50℃的工作环境，支架也不会出现受热软化变形的问题。

　　风道设计上没有采用复杂的封闭导风罩，而是使用开放式直吹结构，风扇吸入的环境风直接冲刷板卡表面的发热元件，气流顺着板卡表面向四周扩散，同时带走接线端子区域堆积的热量，开放式结构也不会因为风道积灰堵塞导致散热效率衰减。支架的立柱高度经过匹配设计，风扇下表面和主控板上表面的间距保持在15-20mm区间，既避免距离过近气流反压增大风扇噪音，也防止距离过远导致气流分散，无法精准覆盖发热芯片。板卡侧边的绿色接线端子、红色驱动模块、黄色跳帽全部处于气流覆盖范围内，长时间连续打印时驱动芯片的工作温度可以比无风扇裸装状态降低20℃以上，彻底消除高负载打印时的过热隐患。

　　走线层面，分层结构天然在板卡和风扇面板之间留出了走线空间，电机线、加热线、传感器线材可以顺着立柱侧边整理固定，不会和风扇扇叶发生干涉，整体电控舱内部走线整洁度大幅提升，也减少了线材松动触碰运动部件的风险。对于多材料打印、自动调平、多轴扩展的高阶3D打印机改装场景，这套支架可以在不改动原有设备框架的前提下直接加装，适配性极强。
