1比14仿真排水三通井管路构件

　　这套缩比排水三通井构件，主要面向静态比例场景的给排水管网搭建，适配1:14尺度下的城市道路、厂区沙盘、遥控车辆赛道以及建筑剖面演示中的地下管线布置。构件把方形检查井腔体和三个方向的管路接口整合在同一实体上，顶部保留竖向检修开口，侧部分别布置横向排水接管口，能够在有限的沙盘空间里完成管线转向、支管汇入和检修节点的表达，不需要额外拼接多个独立弯头和井体，减少小比例场景中零碎零件对位困难的问题。

　　从实际使用逻辑看，排水检查井在真实管网中承担管线交汇、流向改变、后期疏通和标高过渡的作用，缩比制作时如果只做外观方块，管路穿入后容易出现接口错位、内壁遮挡和流道不连续的问题。该构件在建模阶段将井腔内部预留出连通空间，三个管口的轴线关系与井体侧壁保持明确的垂直或平行约束，横向接口用于承接上下游排水管道，顶部开口对应检修井的竖向通道，也可配合井圈、井盖类零件完成封闭。对于需要展示剖视效果的场景，方形外壁的平面便于做剖切处理，切开后可以直接看到三通交汇区域，适合教学演示、管网布局验证和3D打印实物制作。

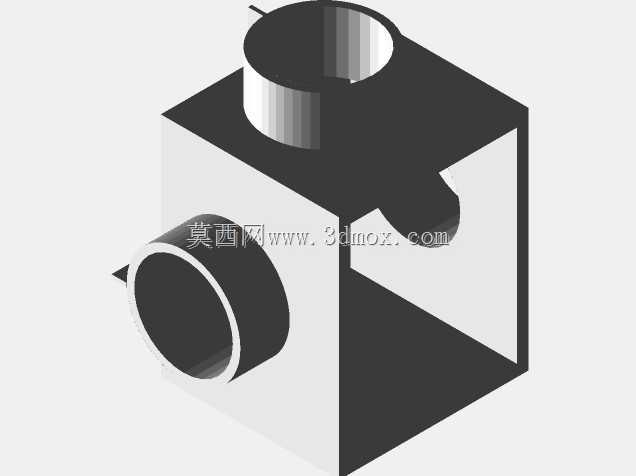

　　结构设计上，主体采用近似立方体的井室外壳，壁厚围绕管口和顶部开口连续过渡，避免在小尺寸打印时出现薄壁断裂。管口采用圆筒外伸形式，外圆面可作为管道套接基准，管道件套入后能够依靠圆柱面保持同轴，减少粘接时的偏摆。顶部圆筒开口与井腔贯通，其直径按缩比检修口比例设定，既满足视觉识别，也控制了开口对箱体顶面刚度的削弱。侧面接口伸出长度考虑了装配余量，管口端面与相邻管道端面之间可保留少量粘接缝，拼装时即使存在轻微轴向误差，也不会影响整体管线走向。

　　安装边界方面，方形井体的底面可直接落在沙盘路基或管沟底板上，外轮廓平面规则，便于在布局时按道路边线和管线中心线定位。横向管口的中心高度需要与上下游排水管保持一致，建模时应以管口轴线作为装配基准，而不是单纯以井体底面定位，这样在不同厚度的路面垫层上都能通过垫片或底座调整高度。顶部开口高出井体顶面，安装井盖或井圈时要确认其外径与竖向筒段匹配，避免盖板落入井腔。构件周围应预留管道弯曲和插拔空间，尤其是侧管与道路边缘、建筑基础相邻时，不能让井体外壁与场景结构发生干涉。

　　针对增材制作，该构件的几何特征以平面、圆柱和正交贯通腔为主，没有细小悬伸卡扣，打印方向可将井体底面作为承托面，侧管区域随主体一次成型。若采用熔融沉积工艺，管口边缘和井腔交汇处需要关注层厚带来的台阶感，后处理时可沿管道轴向轻微修整内孔，保证缩比管道插入顺畅。对于树脂打印，薄壁部分可按设备最小成型能力调整壁厚，但不应改变管口中心距和外轮廓安装尺寸。管路拼装完成后，井体可作为三通节点固定在管沟内，再接入直管、弯头和其他排水设施，形成完整的缩比排水系统。
