田宫1比14比例模型车用绳索收纳卷轴

　　该卷轴结构主要面向1:14比例遥控拖头、平板挂车、工程救援车以及场景展示模型的外装附件设计，核心作用是在车斗、尾梁或救援设备区域模拟实车中用于缠绕绳索、钢缆、电缆或绑扎索具的大型线盘。实车作业里，拖挂车常需要随车携带捆扎绳、绞盘钢缆或临时供电线缆，若这些柔性件在模型上随意摆放，会削弱底盘和货台的机械真实感；将其集中收纳在带中心轮毂的圆盘上，既能形成明确的视觉焦点，也能让细小线材在展示和运输过程中保持规整。

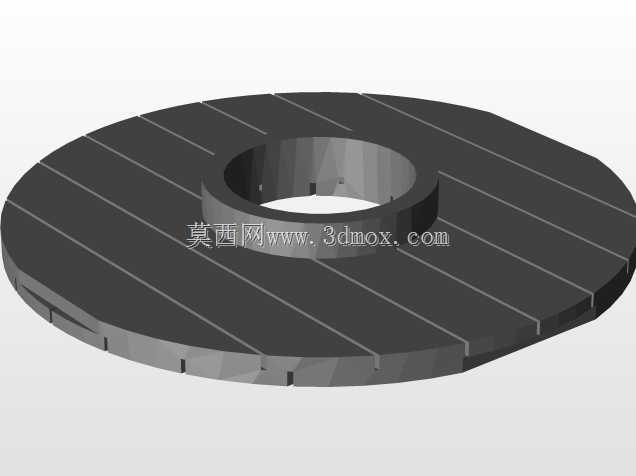

　　从外形看，零件采用近似圆盘的主体布局，外缘并非完全连续的正圆轮廓，而是在周向保留分段式边界和浅槽特征，用来模拟木板拼接、金属压条或盘体加强筋。盘面分布有多条径向线条，这些线条在真实结构中可理解为木板拼缝、防滑槽或绳索分层导向痕迹；中心凸起的环形轮毂构成穿轴与旋转支撑区域，内孔需要留出轴套、销轴或固定螺钉的安装空间。盘体下方带有局部缺口和凸台，便于与支架、车架侧板或货台边缘形成定位关系，避免模型装配后出现悬空或干涉。

　　设计这类比例件时，不能只按图片拉出一个圆盘。首先要确认盘体直径与1:14车宽、货台高度之间的比例关系：卷轴过大，会抢占货台装载区域并遮挡轮胎、挡泥板等关键结构；卷轴过小，则无法表现随车索具盘的体量。中心孔直径要与所选金属轴、打印轴套或塑料销轴匹配，孔壁厚度需兼顾外观和强度，若采用光敏树脂或FDM打印，孔边应避免过薄，以免穿轴时开裂。盘面上的径向槽不宜过深，过深会在小比例零件上积累打印层纹，也可能让缠绕的细线陷入槽内难以整理；较合理的做法是用浅槽表达分块关系，再通过边缘台阶体现盘体厚度。

　　在安装边界上，卷轴既可以横向布置在挂车前部，也可以竖向固定在救援车尾部或货台侧箱旁。横向布置时，两侧支架的间距应略大于盘体厚度，支架顶端开设同轴孔，销轴穿过中心轮毂后用卡环、端盖或点胶固定；若希望盘体可转动，支架孔与销轴之间要预留间隙，轮毂端面与支架内侧也要保留轻微侧向空隙，防止涂料层或打印误差导致摩擦卡死。竖向布置时，则需要在盘背增加L形支座或底板，利用车架梁面的螺钉孔固定，此时中心孔更多承担装饰和轴盖定位作用。

　　功能表达上，卷轴并不只是静态圆片。盘缘的分段缺口可作为绳头卡位，绳索末端压入缺口后再沿盘面逐层缠绕，能够避免线材松脱；中心轮毂高度应高于盘面缠绕区，这样线缆绕满后不容易从内圈滑出；若模型需要表现绞盘联动，还可在轮毂背面预留联轴器或带轮接口，使盘体与减速电机、蜗杆机构或手摇柄形成传动关系。由于比例模型的绳索直径很细，盘缘圆角不能过大，否则线材会越过凸缘；同时外缘也不应做成锋利薄边，轻微倒角更接近实车木质或金属盘的加工状态。

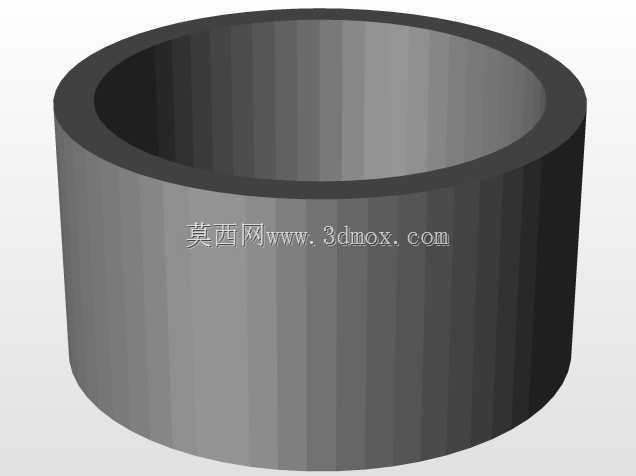

　　结构建模时，可先按外径、厚度和中心孔建立基础回转体，再根据实车木盘的拼板方式切分径向区域。盘面线条建议采用浅浮雕方式处理，既保留视觉层次，又不削弱圆盘整体刚度。中心轮毂可分成内孔壁、上端面和外侧环形台阶三段，便于后续根据支架形式修改孔径和高度。盘底缺口要与实际安装支架同步建模检查，尤其在拖头悬挂跳动、挂车转向或尾门开合的位置，应确认盘体旋转半径不会碰到轮胎、护栏、尾灯和线束。

　　对于场景制作而言，该卷轴适合与绞盘、拖钩、绑扎带、工具箱和货台木桩搭配使用。缠绕绳索时，可先从轮毂附近开始，沿同一方向密排，再逐步向外扩展，形成真实线缆受拉后的整齐层次；若要表现使用痕迹，可让最外层绳索略微跨槽，并将绳头引向车尾挂钩。盘体表面可做木质分色、金属边缘磨损或油污旧化，使径向拼缝和中心轮毂的材料差异更清楚。通过这些结构与细节处理，卷轴在模型中不仅承担收纳道具的作用，也能补充车辆作业属性，让拖挂车、救援车和工程运输场景的机械逻辑更加完整。
