1比100双坡拼接民居建筑沙盘打印件

　　做建筑沙盘和微缩场景的同行经常会碰到一个痛点：现成的民居摆件要么比例不对，要么细节失真，买回来还要反复打磨修件，自己从零建模又要耗掉大量时间在屋顶坡度、墙体拼接这些基础结构上。这套双坡拼接民居的实体建模，就是针对1比100沙盘展示场景做的可直接打印的结构件，拆分逻辑完全贴合熔融沉积成型的加工特性，不用额外做支撑拆解，拿到手就能直接进打印工序。

　　从实际使用场景来看，这类小比例民居件主要用在三个方向：首先是城市规划展馆的片区沙盘，成片摆放的时候，统一的1比100比例能和周边道路、绿化、公共建筑的比例尺严丝合缝，不会出现某栋楼突兀偏大或者偏小的问题；其次是微缩场景创作，做铁路沙盘、怀旧村落场景的时候，这种带高低错落双屋顶的普通民宅，比千篇一律的独栋别墅更有生活质感，两栋建筑拼接的布局也还原了国内乡村常见的主屋加附属偏房的合院式排布逻辑；还有一类用途是高校建筑专业的构造课教具，把实体件拿在手里，学生能很直观地理解双坡屋顶的排水坡度、墙体和屋面的搭接关系，比纯看二维图纸要具象很多。

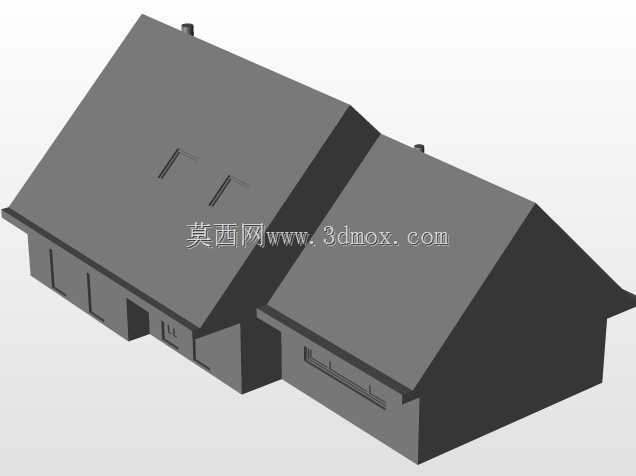

　　结构设计上最花心思的部分是屋顶的拆分处理。很多人打印带大斜面屋顶的建筑件，最容易出的问题就是斜面翘曲，尤其是ABS这类收缩率偏高的耗材，打完之后屋顶边缘往上卷，和墙体贴合的时候会留一条大缝。这套件特意把屋顶部分单独做了分件，斜面的摆放角度刚好贴合打印平台的热床接触面，不需要额外加大量支撑，打印的时候平台温度维持在四十度区间，两层左右的成型时长就能让耗材在冷却过程中均匀释放内应力，从根源上避免翘曲变形。屋顶表面预留的细微凸起线条，对应真实民居的屋面瓦垄肌理，打印出来之后不用额外刻线，喷完浅灰色底漆之后肌理感自然就出来了，省掉了后期手工雕刻纹理的工序。

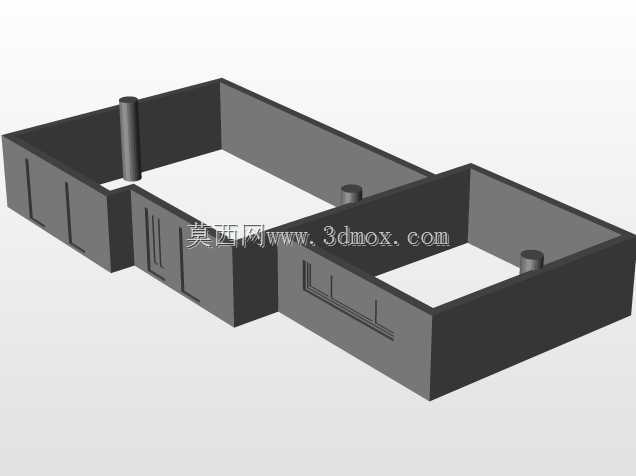

　　墙体部分的拼接边界做了止口定位，主屋和偏房对接的端面不是简单的平面对接，而是做了凹凸配合的卡位，两个件拼在一起的时候不会左右错位，粘胶的时候只要在止口缝里点少量慢干胶，就能保证两个建筑体的外立面齐平，不会出现高低差。墙体上的开窗和门洞都做了下沉式的边框，不是在墙面上简单挖个洞，边框的凸起厚度控制在零点三毫米左右，打印完成之后窗框的立体感很强，后期如果要加装透明亚克力窗片，直接把裁好的薄片粘在下沉台阶里就行，不用额外做定位标记。墙根位置的散水坡也做了细微的斜面过渡，和建筑主体是一体成型的，摆放在沙盘底板上的时候，建筑和地面的衔接不会显得生硬，模拟出真实房屋周边混凝土散水的效果。

　　尺寸边界上，整套模型严格遵循1比100的缩放比例，对应真实乡村民居的面宽、进深尺寸换算之后，主屋的主体长度控制在一百二十毫米左右，偏房拼接之后总进深大概九十毫米，屋顶最高处距离建筑底面的高度是六十毫米，这个尺寸不管是成排摆放做街区，还是单独放在场景里做主体建筑，都不会和同比例的人物、车辆、树木摆件出现比例冲突。屋顶上预留的两个细小凸起是烟囱结构，位置对应真实民居厨房排烟道的穿出位置，高度控制在五毫米，既不会因为太细在打印的时候断件，又能准确还原建筑的外部特征。

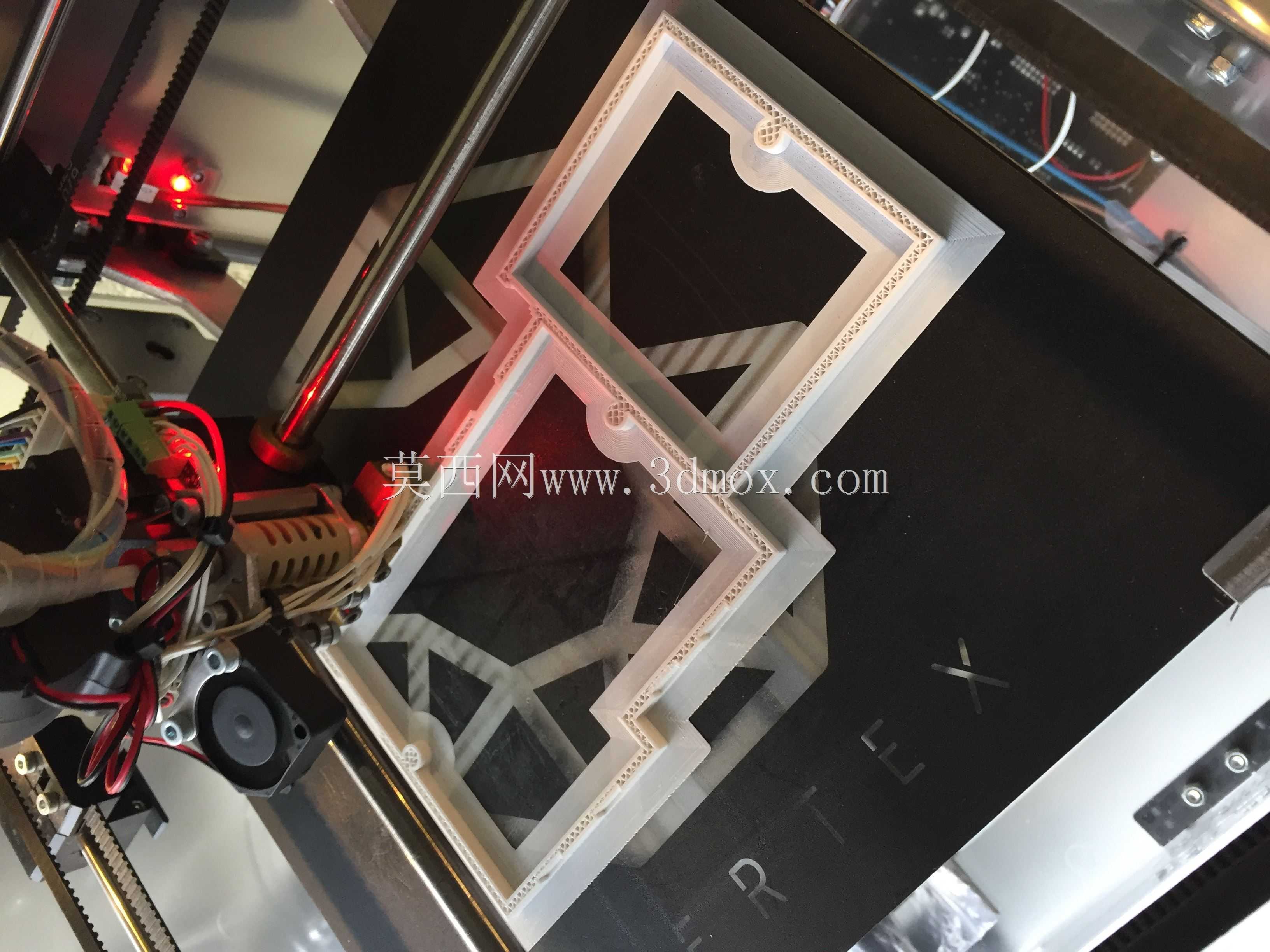

　　从建模的拓扑逻辑来看，所有墙体都是均匀壁厚设计，打印的时候壁厚设置在两层线宽，填充率给到百分之十五就足够保证结构强度，既不会因为实心结构浪费耗材，也不会因为壁厚太薄在搬运沙盘的时候碰坏。两个建筑体的拼接缝预留了零点二毫米的间隙，考虑到打印过程中耗材挤出的膨胀量，粘胶之后缝隙刚好被胶水填满，外观上不会看到明显的拼接痕迹。如果是做树脂打印的用户，这套分件也完全适用，墙面的垂直角度不需要加大量支撑，仅在屋檐下方的小悬挑位置加少量稀疏支撑就能成型，拆支撑的时候不会破坏外墙的表面质感。

　　实际布展的时候，这类民居件还可以根据场景需求做表面改色，主屋墙面可以做白色或者浅米黄色的外墙涂料效果，屋顶喷深灰色模拟瓦面，墙根位置稍微做一点旧化渍洗，就能快速做出不同年代的民居质感，不管是做新乡村规划的展示场景，还是做七八十年代的老村落场景，这套基础结构件都能适配，不用反复调整基础形体。
