田宫1比14比例欧标货运托盘拼装结构

　　这套缩比欧标托盘结构面向1:14比例的遥控货运车辆、仓储沙盘、物流场景演示与静态拼装载具配套使用，还原真实EUR系列货运托盘的分层承载逻辑与叉取作业特征，所有板件拆分逻辑完全适配光固化与FDM熔融沉积3D打印工艺，无需额外支撑即可完成大部分构件成型，仅在面板开槽与支脚衔接位置预留极小的钻孔加工余量，方便玩家根据自身装配公差需求手动修整定位孔位，避免打印件过盈配合导致的拼装开裂问题。

　　从实际应用场景来看，欧标托盘在真实物流体系中是散货集装、叉车转运、货架堆垛的核心载具，标准化尺寸让它可以适配绝大多数通用叉车叉齿间距、集装箱内部堆码宽度与自动化立体库货位边界，缩比到1:14比例之后，这套结构可以直接配套同比例的田宫遥控拖头、厢式货柜、仓储叉车模型使用，也可以作为工业物流沙盘的动态演示载具，在自动化输送线、货架存取、货物装卸的教学演示场景里，还原真实托盘在整个物流链路里的流转状态。

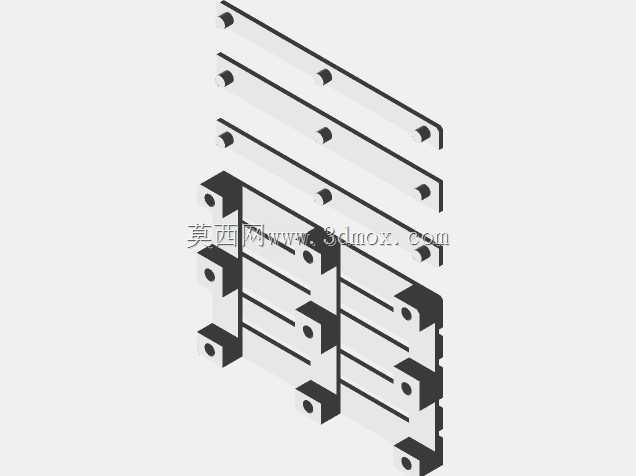

　　结构设计上没有采用一体打印的整托方案，而是把托盘拆分为顶部承载面板、纵向支撑梁、底部叉取垫板、九个独立支撑脚四大类构件，这种拆分思路首先解决了小比例3D打印的尺寸翘曲问题：整托打印时大面积平面很容易因为耗材冷却收缩出现边角翘曲、面板分层变形，拆分之后每根梁、每块板的成型尺寸都控制在打印机热床的有效成型区间内，长条支撑梁沿打印平台长边摆放即可保证直线度，支撑脚单独打印可以把内部填充密度调高，提升堆垛时的承压能力，而顶部承载面板可以适当降低填充率，在保证表面平整度的同时控制整体重量。

　　真实欧标托盘的九脚布局在这套缩比结构里得到完整还原：托盘四角、长边中点、中心位置共设置九个支撑块，这种布局的优势非常明确，四面都可以允许叉齿进入，不管是手动液压车还是平衡重叉车，从四个方向都能完成叉取作业，不需要在作业时特意调整托盘朝向，在狭小的沙盘仓储通道里，这种四向进叉的特性能大幅降低遥控模型叉车的操作难度，也让场景演示的动作逻辑更贴近真实仓储作业。支撑脚之间预留的叉取通道宽度严格按照真实欧标托盘的间隙比例缩放，既保证同比例叉车的叉齿可以完全伸入通道，又避免间隙过大导致托盘整体刚性下降。

　　外形尺寸完全遵循1:14的缩比规则，真实欧标EUR托盘的标准长宽尺寸为1200毫米×800毫米，缩放之后模型托盘的外轮廓长宽约为85.7毫米×57.1毫米，整体高度对应真实托盘144毫米的标准高度，缩放后约10.3毫米，这个尺寸边界刚好适配同比例田宫拖头的货台安装宽度，放置在货柜内部时，左右两侧预留的间隙和真实集装箱内托盘堆码的侧隙比例完全一致，多个托盘堆叠时，上层托盘的底部凹槽可以刚好卡入下层托盘的顶部支撑梁位置，堆垛三层也不会出现滑移错位。

　　安装边界方面，所有支撑梁和面板、支脚的衔接位置都预留了定位凸台与对应凹槽，打印完成之后只需要在预设的定位点处用0.8毫米到1毫米的钻头手动通孔，穿入同规格的金属销或者打印耗材丝作为固定轴，就可以完成整托的拼装，不需要使用大量胶水粘接，后续如果某个支脚或者梁件出现损坏，也可以单独更换对应构件，不用整个托盘报废。面板表面的防滑开槽按照真实托盘的板缝布局还原，既可以在放置缩比货箱时增加摩擦力，避免车辆行驶过程中货物滑落，也能还原欧标托盘木板拼接的外观质感，用于静态展示时不需要额外做过多表面处理，直接喷涂木色或者工业蓝色就可以达到非常逼真的实物效果。

　　在结构刚性校核上，长条支撑梁采用了内部中空加横向加强筋的截面设计，在1:14的小尺寸下，既不会因为实心结构导致打印耗材浪费、整体重量过大，也不会因为壁厚过薄出现叉取时梁体弯曲变形的问题，当遥控叉车叉起托盘和上方承载的缩比货物时，两根主支撑梁的受力分布和真实托盘的木梁承重逻辑完全一致，载荷从顶部面板传递到纵向梁，再分散到九个支撑脚，最终均匀传递到下方的货架或者货台表面，不会出现局部应力集中导致的构件断裂。对于需要做动态物流演示的用户，还可以在支撑脚的底部粘贴薄橡胶片，提升托盘和金属货台、仿真货架表面的摩擦力，避免转运过程中出现不必要的滑动。
