星战卢克光剑握持手柄精密结构造型

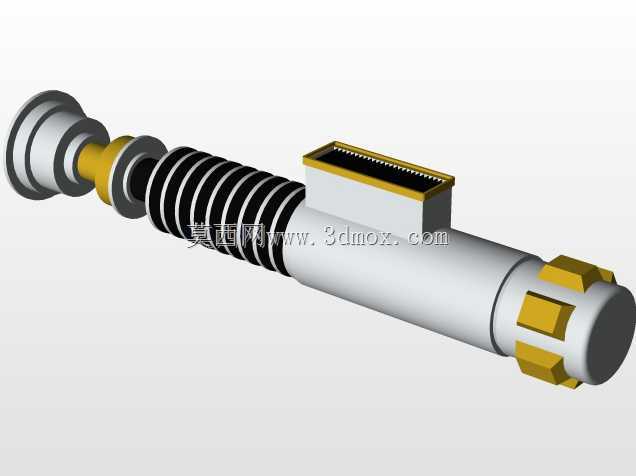

　　这套三维造型还原的是科幻影视设定里卢克·天行者所使用的光剑握持主体，整体没有延伸出剑刃部分，所有建模重心都放在手柄段的分层装配、握持防滑、端部控制模块与尾部配重结构上，做结构设计时可以把它当作高精度手持道具、主题展陈装置、定制周边产品的参考样件，也能用于沉浸式体验馆的互动道具开发、影视道具复刻打样、潮玩手办的内部骨架搭建。从实际使用场景来看，这类手持长柄道具首先要满足单手握持的人机边界，整体为同轴回转体布局，轴线方向依次排布尾盖、配重段、防滑握持区、前端衔接环与控制盒，径向尺寸在握持区做了连续凹凸环槽，环槽的凸起棱边做了圆角过渡，既模拟原作黑色缠带的分段纹理，也能在实际持握时增加手指摩擦力，长时间握持不会出现轴向滑脱。

　　建模过程中先以主轴线为基准搭建各段回转实体，尾端采用多层阶梯圆盘结构，不同直径的圆盘同轴叠放，边缘做倒角处理，对应道具尾部的装饰端盖，该段同时承担整机配重作用，实际加工时可以在尾端内腔预留配重块安装空间，调整整支手柄的重心位置，让持握时重心落在手掌贴合区域，避免前端过重导致手腕疲劳。握持段的黑白交替环带并非单纯外观贴图，每一道环槽都做出了真实的径向凹凸，环带宽度均匀，槽底与凸棱的高度差控制在适合手指触感的范围，凸棱边缘没有尖锐棱角，手持施力时不会硌压指腹。靠近前端的位置设置了矩形凸起控制盒，控制盒顶面做了内凹区域，边缘排布细密的条状凸起，对应原作的激活开关与传动齿状装饰，控制盒与圆柱手柄主体的衔接处做了贴合曲面，

　　矩形盒底面完全匹配圆柱外壁弧度，不存在装配干涉，控制盒的侧壁厚度均匀，若用于实际3D打印或者机加工，该部分可以单独拆件制作，预留内部电路板安装腔，用来放置发光组件的供电电池与触发开关。手柄前端靠近输出端的位置设置了多边形凸块结构，六面造型的凸起沿圆周均匀分布，既作为外观装饰，也可作为拆装时的受力卡位，配合工具拧动前端锁紧环，完成内部发光模组的固定与更换。各段不同材质的配色在模型里通过实体分区明确区分，银灰色主体对应金属机加工外壳，金色段对应阳极氧化铝或者黄铜装饰环，黑色环段对应防滑橡胶缠套，黄色控制盒顶面与前端凸块对应功能按键区域，分区边界清晰，后续做渲染或者拆件出工程图时可以直接按颜色区域拆分零件。安装边界方面，

　　整支手柄为细长回转结构，径向最大尺寸出现在尾部端盖与控制盒位置，控制盒为唯一偏离圆柱外圆的凸起结构，做收纳套筒、展示支架或者腰间挂具设计时，需要在对应位置预留避让槽，不能仅按圆柱直径做内孔；轴向各段之间的同轴度需要在装配时严格管控，相邻装饰环的对接端面预留贴合间隙，避免多段堆叠后出现累计长度偏差。内部结构设计上，可以沿主轴线打通中心孔，用于布置发光灯条的走线，中心孔从尾盖一直贯通到前端输出口，电池仓布置在尾段配重区域，控制盒内放置触发开关，走线沿中心孔连接前端发光组件，各段外壳采用螺纹或者止口定位拼接，既保证外观接缝整齐，也方便后期拆装维护。做展陈道具时，手柄外部可以直接采用金属车削完成回转段加工，控制盒单独CNC铣削后粘接或者螺丝固定在手柄外壁，防滑环槽处可以套入橡胶圈提升触感，尾部端盖设计成可旋开结构，方便更换内置电池，整体结构既还原影视道具的外观细节，也满足实体手持道具的强度、装配与人机使用要求。
