仿古舰载滑膛火炮带轮式木质炮架结构

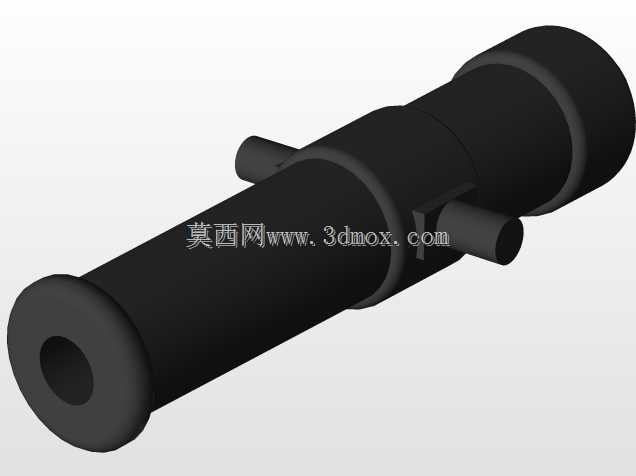

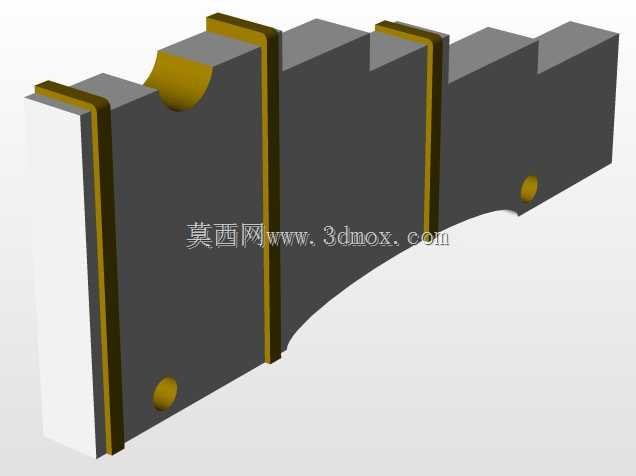

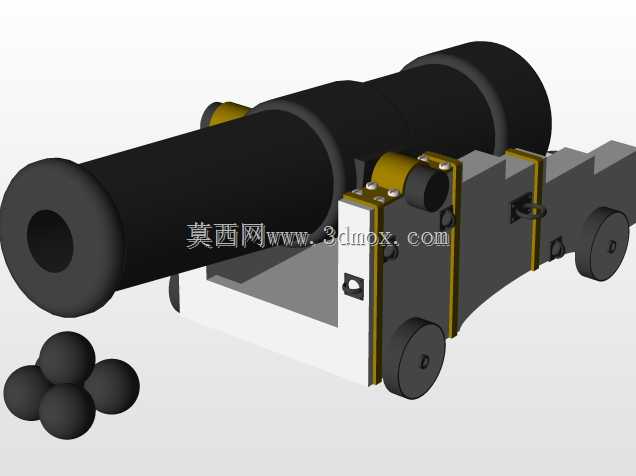

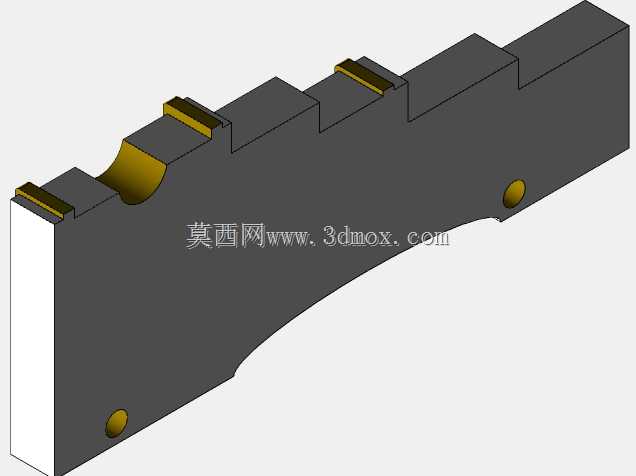

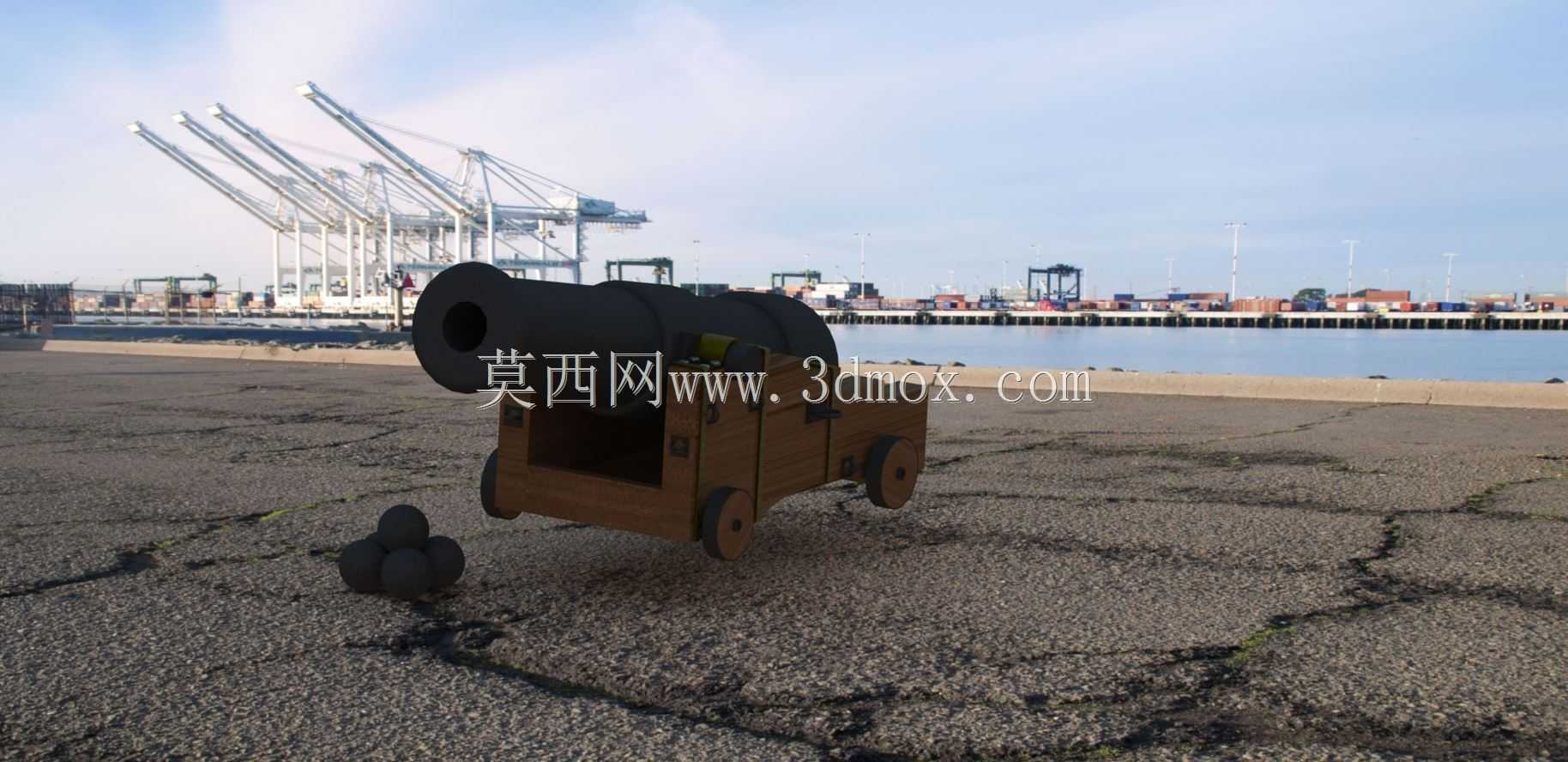

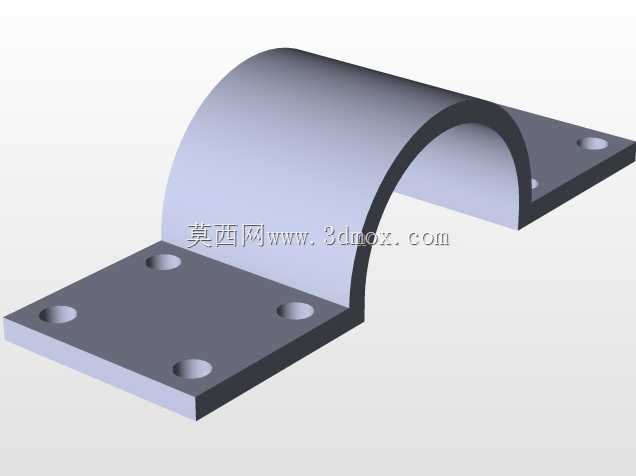

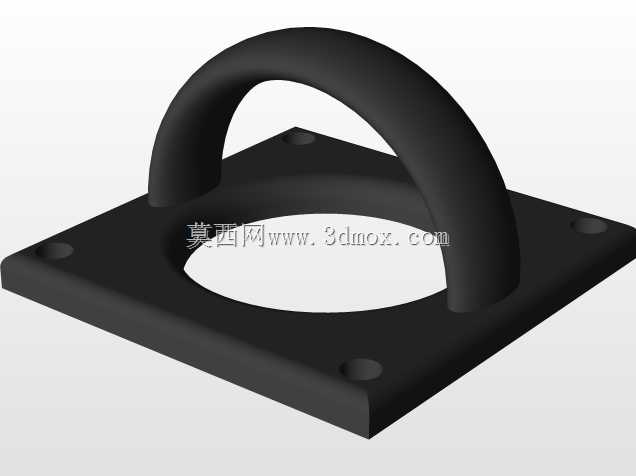

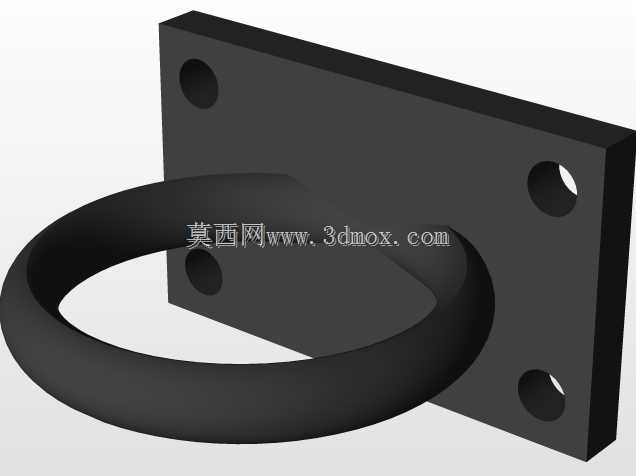

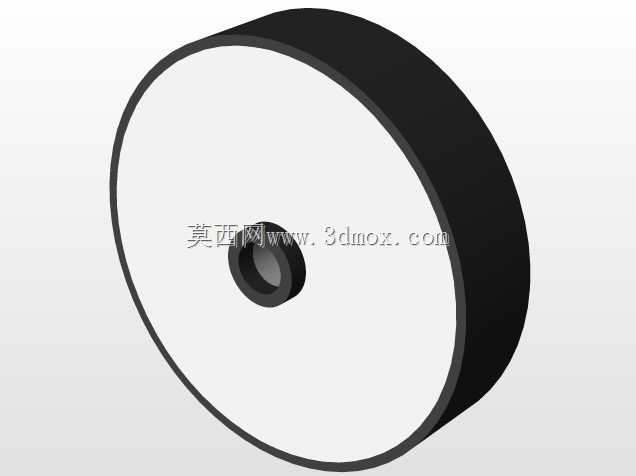

这款仿古舰载滑膛炮的三维建模，最初是为了影视道具制作、海事博物馆展陈复刻以及仿古军事文创产品开发的需求启动的，在实际落地场景中，既可以按比例缩放后作为主题展馆的静态展陈模型，也能通过结构优化适配仿古战船复原项目的装饰性装配需求，部分细节还原度较高的版本还可用于历史军事题材的实景演出道具制作。从功能特性来看，该结构完整还原了老式前装滑膛炮的核心组成，厚重的铸铁炮身采用前粗后细的锥台造型，炮口位置做了加厚的炮唇设计，既还原了历史上火炮发射时抵消炮口形变的结构逻辑，也在视觉上强化了古炮的厚重质感；配套的木质炮架采用硬木榫卯加金属箍加固的结构，两侧的大直径木轮并非单纯装饰，历史上这类结构既方便短距离转移炮位，也能在发射时通过轮组的小幅后移抵消部分后坐力，炮架前端的木质支撑脚可调整炮身俯仰角度，适配不同射程的发射需求，炮身侧面预留的点火孔位置也做了细节还原，配套的堆叠式球形炮弹也按照历史上的铸铁弹尺寸做了等比例建模。建模过程中首先确定整体的尺寸边界，按照1:12的缩放比例设定炮身总长度为320mm，炮身最大外径为72mm，木质炮架的总宽度为140mm，轮组直径为90mm，安装时需要预留炮身后坐的15mm滑动空间，避免炮尾与炮架后端结构发生干涉。画图时先在草图环境绘制炮身的回转截面轮廓，通过回转命令生成炮身基础实体，再对炮口、炮尾、点火孔位置做局部切除与倒角处理，还原铸铁炮身的铸造细节；木质炮架部分先绘制两侧的侧板轮廓，通过拉伸生成侧板实体后，绘制横向连接的木梁结构，添加榫卯配合的细节，再单独绘制轮组的轮毂、轮辐、轮缘结构，装配到炮架两侧的轴位上，最后绘制堆叠的球形炮弹，摆放在炮身侧前方的对应位置，整体装配完成后添加对应材质的渲染效果，还原铸铁的哑光金属质感与硬木的纹理质感，过程中需要反复核对炮身与炮架的配合间隙，确保炮身俯仰调整时不会与炮架结构发生卡滞，轮组与轴的配合也预留了合理的转动间隙，符合实际结构的运动逻辑。
