遥控仿生蝙蝠船翼面推进结构

　　这套翼面结构面向小型水面遥控载具的仿生推进改装场景，整体把蝙蝠翼的膜翼轮廓和船体尾部的动力安装座整合为一体，可直接装配在小型遥控模型船的尾部输出轴位置，替代常规螺旋桨或者明轮推进方案，在浅水草区、静水观测、科普演示这类低扰动航行场景里使用。常规小型遥控船依靠螺旋桨旋转推水，在水草密集的近岸水域很容易被纤维缠绕停转，明轮结构又会在航行时拍击水面产生明显水花和噪音，这套仿蝙蝠翼的摆动推进结构，就避开了旋转外露桨叶的缺陷：翼面沿着弦向做周期性上下扑动，依靠翼型曲面的水动压差产生向前的推力，整个翼展范围内没有高速旋转的外露部件，穿过水生植物丛时不会勾挂缠绕，低速航行时水面扰动幅度很小，适合搭载小型摄像头做近岸水文观测、校园仿生机械课题演示，也可以作为3D打印定制航模的改装配件。

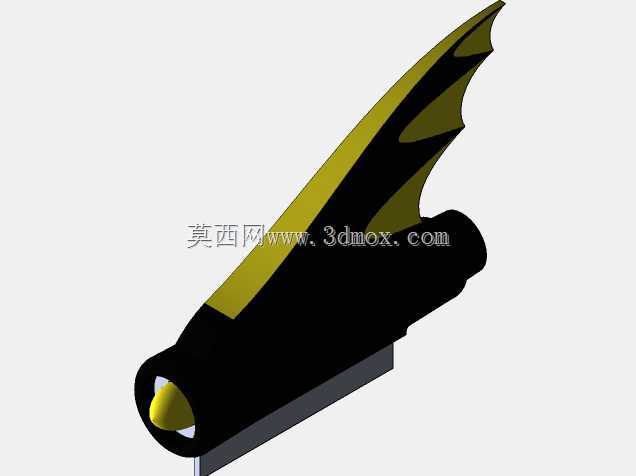

　　从结构布局来看，整套零件分为尾部筒体安装座、主翼梁、分层翼面三个核心部分。前端的筒体段为中空回转结构，内孔预留了和驱动舵机、曲柄摆杆配合的安装空间，筒体下方延伸出平直的定位凸台，凸台上预留两个装配孔位，可以直接用螺丝锁附在船尾的安装基板上，安装时筒体轴线和船体中心线保持重合，凸台底面和船尾安装面完全贴合，不需要额外做复杂的对位调整。筒体前端做了锥形导流头，锥面平滑过渡到筒体外壁，航行时可以破开迎面水流，减少筒体段本身的形状阻力，导流头端部做了小圆角处理，避免3D打印成型时出现尖角翘边。翼面部分完全参考蝙蝠翼的指骨支撑形态，主翼梁从筒体后上方斜向延伸到翼尖，两道次翼肋从主翼梁分叉向翼后缘伸展，把整个翼面分割成三块连续的膜翼区域，翼面从根部到翼尖逐渐减薄，根部厚度最大保证和筒体连接的结构强度，翼尖厚度最薄，在扑动时可以产生适度的弹性形变，自动适配水流的压力变化，不需要额外加装复杂的变角机构。

　　建模时翼面的曲面全部采用连续G2过渡，没有突兀的折角，既符合水动力减阻的要求，也适配FDM3D打印的成型特性：整个零件可以沿筒体轴线方向水平摆放打印，翼面下方添加少量树状支撑就可以完整成型，不需要拆分多个零件粘接，打印完成后去除支撑即可直接装配。外形尺寸上，整套结构总长控制在一百六十毫米左右，翼展方向最大高度约一百一十毫米，筒体段外径三十二毫米，内孔直径二十毫米，可以兼容市面上主流的二十毫米外径标准防水舵机，筒体下方的定位凸台宽度二十毫米，安装孔孔距为二十五毫米，适配绝大多数自制遥控船的尾部安装孔位，安装后翼面最低点距离船底基准面有八毫米的安全间隙，扑动行程内不会和船尾壳体、舵叶发生运动干涉。

　　设计时特意把翼面的后缘做成波浪形仿生轮廓，和蝙蝠翼的翼膜边缘形态一致，这个轮廓并不是单纯的外观装饰：扑动行程中，波浪形后缘可以打散翼面后方的脱流涡，把大尺度的涡流破碎成小尺度紊流，既能降低推进时的水流噪音，也能减少翼面的颤振，让小型载具的低速航行姿态更平稳。翼面采用黑黄分色的区域划分，黄色区域对应主翼梁和翼肋的承力位置，黑色区域对应柔性膜翼部分，实际制作时可以用两种不同硬度的耗材一体打印，承力肋条用高硬度PLA或者PETG保证刚度，膜翼区域用软质TPU打印获得合适的弹性，扑动时软质膜翼可以自适应调整弯度，在不同扑动频率下都能保持较高的推进效率。

　　装配环节不需要复杂的金属连接件，筒体内部直接装入摆动舵机，舵机摆臂通过一根短连杆和翼面根部的摇臂连接，舵机往复转动就可以带动整个翼面做上下扑动，筒体两端可以用端盖密封，防止航行时水进入内部腐蚀舵机线路。和常规螺旋桨推进相比，这种扑翼方案的推力输出更平缓，起步时不会突然产生大推力导致船头上扬，低速直航的航向稳定性更好，在狭小的水池、景观河道里穿行时操控容错率更高。结构本身没有精密配合的传动齿轮，全部运动副只有舵机转轴和连杆铰接点，日常使用几乎不需要维护，就算翼面撞到水下石块，软质的膜翼部分会自行弯折卸力，不会像硬塑料螺旋桨那样直接断裂，非常适合航模爱好者自制、仿生机械教学演示、低扰动水面观测平台改装这类场景。
