1/4英寸Keystone黄铜保险丝夹座

　　该零件对应小型管状熔断器的夹持安装件，适配直径约1/4英寸、即6.35毫米规格的玻璃管或陶瓷管保险丝，在低压控制板、电源模块、仪器仪表内部承担电路过载保护元件的机械固定与电气导通双重作用。

　　从使用场景看，这类夹座常见于PCB直插装配、电源机箱内固定以及小型电气设备的熔断保护回路。设备运行时，保险丝横置卡在两侧弹性夹臂之间，夹臂依靠自身预紧力抱紧管体两端金属帽；当回路电流超过额定值，保险丝内部熔丝熔断，即可切断电路，避免后级元器件因过流损坏。相比焊接式保险丝，夹装结构便于售后更换熔断体，维护时无需拆焊，直接拔出旧管、压入新管即可恢复保护功能，因此在批量装配的仪器、工控板和电源产品中应用十分普遍。

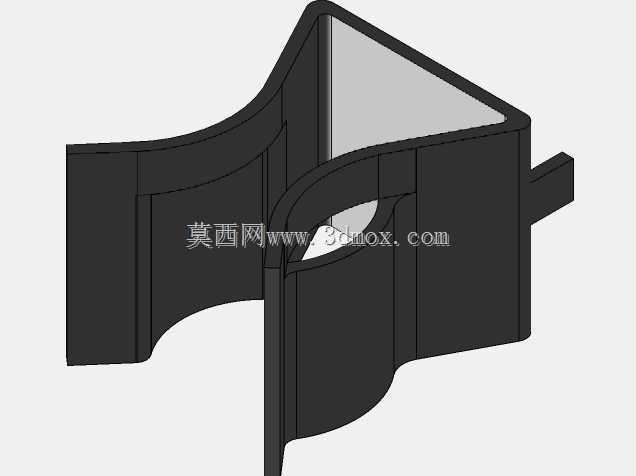

　　结构上，整件为单块金属板材经冲压、折弯成型，无额外装配组件。主体呈U形跨夹形态，两侧立壁向上延伸并向内收出弧形抱合面，弧形轮廓与6.35毫米管体外圆匹配，接触区域形成连续包络，保证保险丝装入后定位稳定、接触电阻低。夹臂开口处做外扩导向，熔断器压入时可沿斜面滑入夹持位，降低手工装配阻力。底部伸出的窄引脚用于插入印制板安装孔并波峰焊或手工焊接，引脚宽度与间距按常规板厚和孔位设计，焊接后既实现电气连接，也将整个夹座固定在板面上。两侧外翻的翼状边沿在插拔保险丝时提供受力边界，限制夹臂过度张开，防止反复更换后塑性变形、夹持力衰减。

　　材料选用黄铜类弹性铜合金，表面呈现金属本色或镀覆处理状态。铜材兼顾导电性与成形能力，冲压后折弯区保留适当弹性，使夹臂在保险丝装入时产生可控变形并持续施加正压力；良好的导电性能降低接触部位温升，避免大电流工况下夹座自身发热。零件号3530所对应的成型方案，重点在于料带排样、折弯回弹补偿和夹持面一致性控制：弧形抱夹半径过小会造成压装困难并夹碎玻璃管，过大则接触松旷、通电后易打火；引脚与主体的折弯垂直度直接影响PCB插装顺畅度，翼边平面度则关系到自动插件或人工摆放时的定位稳定性。

　　建模时需围绕钣金冲压逻辑还原，而非按实体块随意堆构。板材厚度应均匀体现于夹臂、底桥、引脚和翼边，折弯内R、外R随料厚自然过渡；弧形夹持面按保险丝外径建立配合关系，通常取略小于管体金属帽直径的有效包夹尺寸，以形成弹性过盈。底部桥接段连接两侧夹臂并维持开口跨度，引脚从桥体向下延伸，其位置需与保险丝轴线保持确定空间关系，保证管体装入后平行于板面、两端金属帽同时落在接触区内。外翻翼边与夹臂之间的折角构成加强边界，可在模型中通过折弯面和肩部圆角体现工艺特征。

　　安装边界方面，设计PCB时需在引脚对应位置设置合适孔径与焊盘，夹座周围预留保险丝长度方向的取放空间，上方避免布置高大元件阻碍管子插拔。夹座高度由桥底到弧形夹持顶点决定，保险丝装入后其圆柱顶面会高出夹臂，布局时应保证与外壳、相邻器件之间留有电气间隙和操作空间。两夹座成对使用时，中心距应按所选保险丝管长确定，使管体两端金属帽分别被充分夹持，又不产生轴向顶死。对于振动环境，还可结合夹臂抱紧力、焊点强度及周边点胶或固定结构评估松脱风险。

　　工程核查时应重点关注夹持面与保险丝外径的干涉量、引脚跨距、夹臂开口高度、材料回弹后的实际夹持力，以及焊接引脚与板面的垂直度。该结构虽小，却直接关系过流保护回路的可靠通断：接触不良会引起压降和发热，夹持过松会在冲击振动中断电，夹持过紧则可能导致熔断器壳体破损或更换困难。围绕这些边界建立三维数模，能够同时服务于钣金成形分析、PCB布局校核和装配工艺确认。
