在消费电子、小型仪器仪表与控制板卡的结构设计里,板载滑动开关属于不起眼却直接决定整机交互可靠性的基础元件。这款EG1249单刀双掷滑动开关的三维结构,把卧式贴片插装类小开关的内部布局、外部装配边界完整还原出来,适合结构工程师在PCB堆叠阶段做干涉校核,也能帮助电子选型人员直观确认焊盘排布与操作手柄的空间关系。
从实际用途看,SPDT(单刀双掷)滑动开关承担一路信号在两个输出端之间的机械切换,常见于手持设备的功能档位选择、电源通路切换、信号源选通、小功率负载通断等场景。它依靠拨柄带动内部动触片在固定触点间滑移,实现公共端与两个静触点的择一导通,相比轻触按键具备位置保持能力,拨到哪一档就稳定停留在该状态,不需要持续外力,这一点在需要明确档位指示、断电后仍保留机械位置的设计中非常实用。

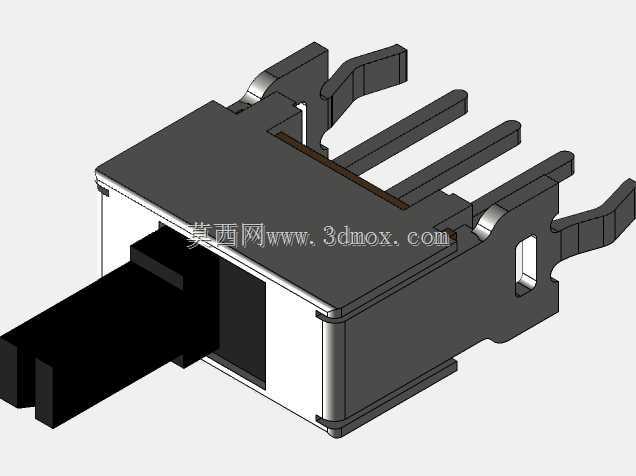

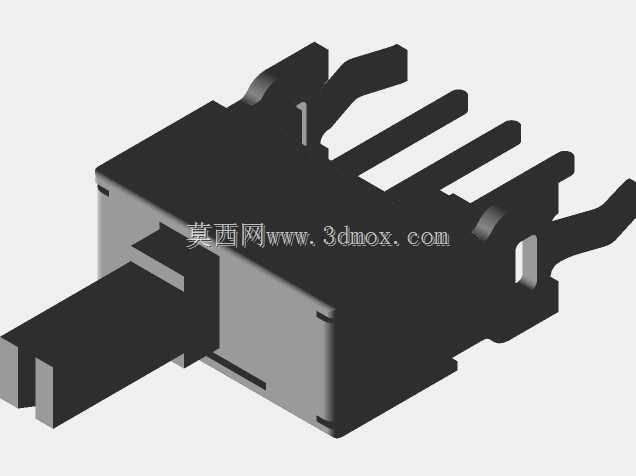

结构上,这款开关采用金属外壳加塑料拨柄的组合。外壳为冲压折弯成型的金属屏蔽罩,既起到固定内部胶芯与触片的作用,也能在一定程度上抵御焊接与装配过程中的外力变形,同时对周边电路提供微弱屏蔽效果。黑色拨柄从壳体顶部的长槽中伸出,滑移行程被槽口两端严格限位,工程师在面板开孔或外壳开窗时,必须预留拨柄的全行程移动空间,还要考虑手指或拨杆操作时的避让余量,避免外壳压住拨柄导致无法到位。

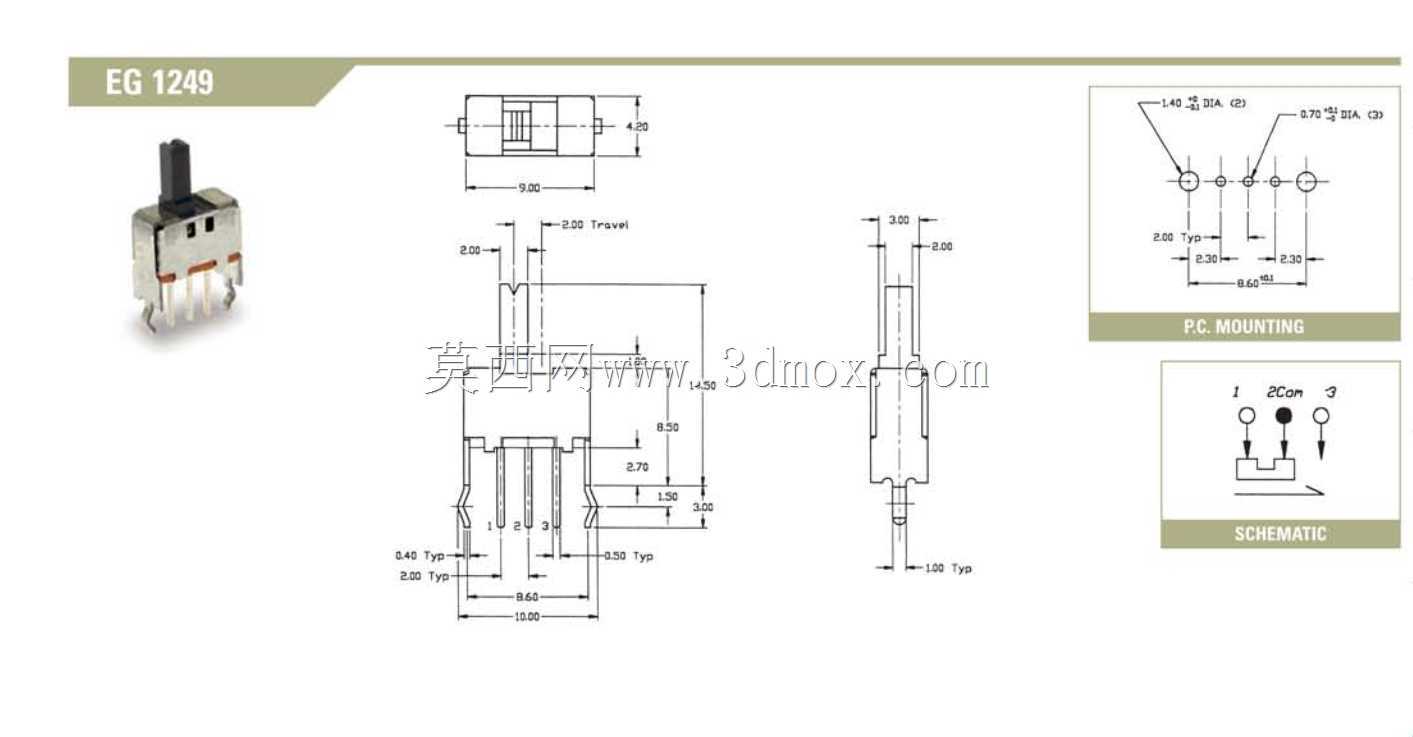

底部引脚布局是这类元件建模时最需要核对的部分。开关带有多根直插引脚,其中公共端与两个选择端对应SPDT的三个电气极,其余引脚多为固定脚,用于插入PCB金属化孔后焊接加固,承受拨动力时防止开关从板体翘起。建模时引脚间距、引脚伸出壳体的长度、引脚相对壳体基准边的位置都要与实物一致,因为这些尺寸直接决定PCB封装的正确性;一旦引脚位置偏差,量产焊接时会出现插不进孔或虚焊。壳体两侧的固定弯钩/卡扣结构也值得注意,它们可以在过波峰焊或回流过程中卡在板面上,限制元件浮高。

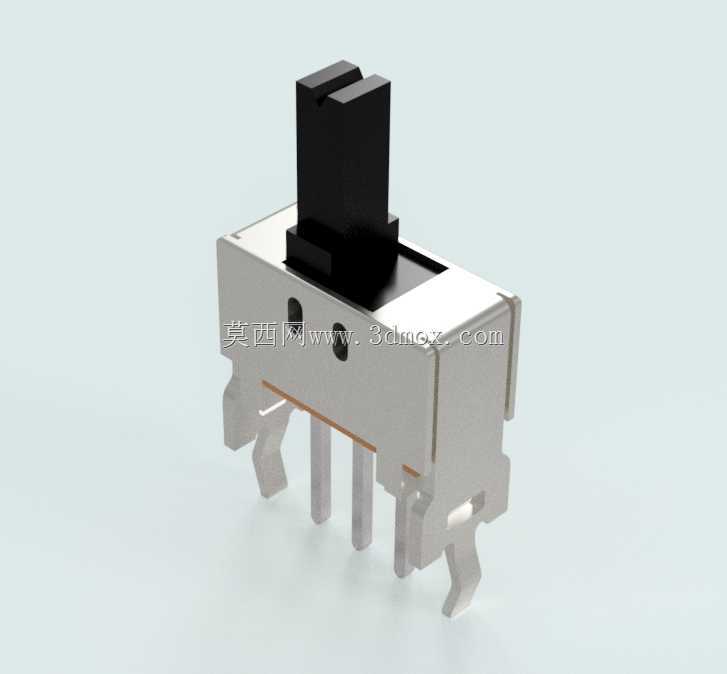

安装边界方面,这款开关为卧式板载布置,壳体贴板高度较低,拨柄竖立向上,6毫米左右的拨柄高度决定了它在产品内部Z向占用的空间。结构设计时要在开关正上方留出操作通道,若整机外壳对应位置开长圆孔,孔的长度需覆盖拨柄从一端滑到另一端的完整行程,孔宽则与拨柄截面配合并留适当间隙,既要保证拨动顺畅,又不能间隙过大导致晃动异响。开关周围的贴片电容、电阻、连接器等元件应保持合理间距,既避免波峰焊时的热影响与连锡,也给自动插件或手工焊接留出操作空间。
设计思路上,这类小开关把弹性触片、绝缘胶芯、金属外壳和塑料拨柄集成在极小体积内,动触片依靠自身弹性压力压在静触点上,滑移时的接触压力、行程与手感由触片形状和胶芯导轨共同决定。三维建模时需要把壳体的折弯扣合结构、胶芯与外壳的卡扣关系、拨柄与动触片的联动位置都表达清楚,这样在做整机装配时才能准确判断:拨柄处于左位时公共端接通哪一侧,处于右位时又切换到哪一侧,进而和原理图的逻辑对应。
在工程应用中,选型不能只看电气参数,还要结合操作力、寿命次数、焊接耐温与安装方式综合判断。模型还原的外形细节——金属壳的倒角、拨柄顶部的防滑造型、引脚的弯折过渡、壳体底部的定位特征——都是装配体中真实存在的几何约束。把这样的开关模型放进设备整体结构里,可以提前发现面板与拨柄干涉、焊盘与引脚错位、周边元件高度冲突等问题,减少打样后的返工,对于紧凑空间内的PCB布局与人机操作口设计尤其有参考价值。
