微型钮子式单刀双掷拨动开关

　　这类带金属拨杆的小型钮子开关，在仪器仪表、手持测试设备、工控小面板以及各类电子样机里出现频率很高。它的核心作用是通过手动扳动拨杆，在两路输出触点之间完成切换，从而实现信号通路选择、电源极性翻转、功能档位切换或者使能信号的通断控制。单刀双掷的触点形式意味着它有一个公共端和两个可选输出端，拨杆处于一侧时公共端与一路接通，扳到另一侧则切换到另一路，中间位置在本型号中不设停留，属于两位置自定位结构。

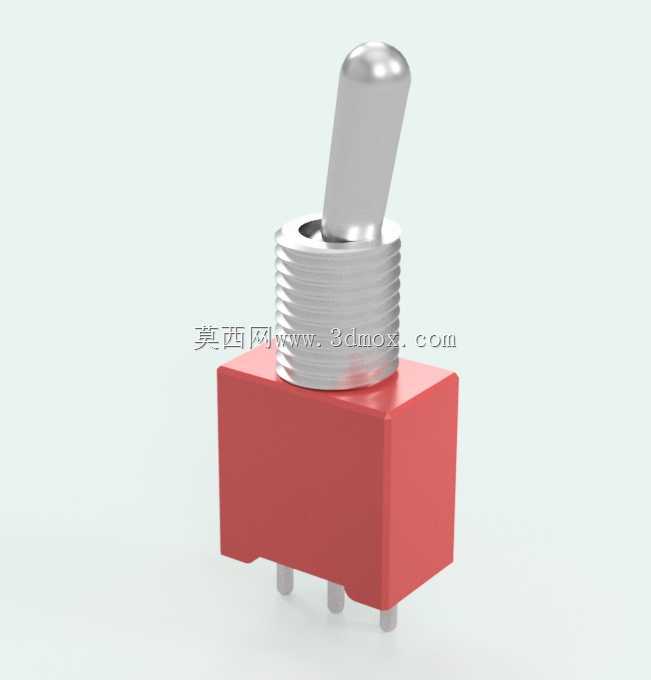

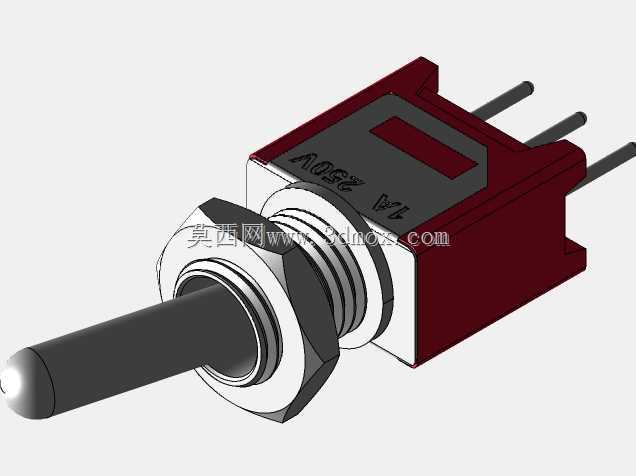

　　从结构上看，开关本体由红色绝缘基座、上部金属螺纹安装套、伸出的金属拨杆以及底部若干插装引脚构成。红色基座一般采用耐热绝缘工程塑料，内部容纳动触点、静触点与弹性切换机构，外部则提供引脚定位与安装支撑。上部的圆柱形金属套带有外螺纹，配合六角螺母与垫片，可以从面板正面或背面穿过开孔后锁紧固定，这是钮子开关区别于轻触按键、船型开关的典型安装方式。拨杆外露于面板，操作者通过指尖扳动即可感知明确的到位手感，这种带机械顿挫感的反馈在嘈杂车间或戴手套操作时尤为实用。

　　建模时需要重点还原几个关键边界。其一是面板安装孔与螺纹套的配合关系，螺纹套外径决定了面板开孔直径，螺母厚度与套体有效螺纹长度决定了可夹持的面板厚度范围，布局时若面板过厚会导致螺母无法完全啮合，过薄则需增加垫片防止松动。其二是拨杆的摆动包络，拨杆绕内部支点做圆弧摆动，扳动到极限位置时杆尖会偏离中心轴线一定距离，三维布局中必须在拨杆周围预留足够空间，避免拨杆打到面板丝印、相邻旋钮或壳体侧壁。其三是底部引脚的间距与伸出长度，这类开关通常采用插装方式焊接在 PCB 上，引脚位置需要与电路板孔位严格对应，建模时应把引脚中心距、引脚直径以及基座底面到 PCB 的贴合高度都做准确，否则装配时会出现基座悬空或引脚顶死的问题。

　　实际选型与结构设计中，还要关注拨杆长度对操作力矩的影响。长拨杆力臂大，扳动省力但占用高度空间大，且容易被意外碰触；短拨杆结构紧凑、防误触，但需要稍大的操作力。模型中拨杆与螺纹套之间留有摆动间隙，装配体里不要把拨杆与安装螺母做成干涉约束，应保留其绕球心或转轴转动的自由度，以便在工程图或运动检查中演示两个档位。基座下方引脚呈两排或多脚分布，焊接后引脚同时承担电气连接与机械固定作用，对于振动较大的设备，建议在基座与 PCB 之间点胶或增加固定支架，防止长期振动导致焊点疲劳。

　　在电气应用层面，这类开关常用于小信号或低功率回路，例如切换传感器输入通道、选择通讯端口、控制指示灯回路、在调试阶段短接或断开某一使能信号。由于触点容量有限，它一般不直接驱动电机、加热丝等大电流负载，大电流场合需配合继电器或接触器使用，开关只负责控制线圈回路。理解这一点有助于在整机原理设计中合理分配开关与功率器件的职责。

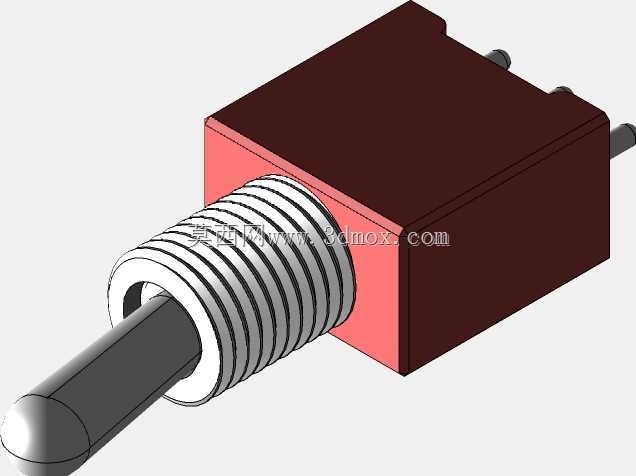

　　三维建模过程中，红色基座可按带圆角的方块处理，底部引脚用小圆柱或方柱表示，螺纹套不必逐牙绘制真实螺旋，采用贴图或简化螺纹外观即可满足装配与展示需要；拨杆为细长圆杆加圆头，顶端做球头钝化处理，符合实物触感与安全要求。整体模型在装配时应能清晰表达面板夹持关系、拨杆摆动范围与 PCB 插装位置，为面板开孔图、PCB 封装库设计以及整机干涉检查提供直接依据。
