雷莫1B系列直插式推拉自锁圆形连接器

　　这款直插式圆形连接器属于雷莫1B系列推拉自锁接插件，在精密仪器、医疗设备、检测仪表、音视频传输以及工业测控现场都有大量应用。做整机结构布局时，这类插头往往布置在设备面板外侧或手持探头线缆末端，需要反复插拔而又不能因拉扯松脱，因此其结构形式直接关系到整机走线的可靠性与操作手感。

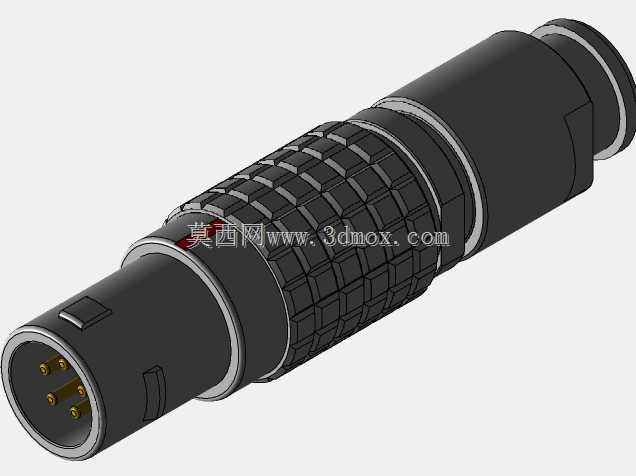

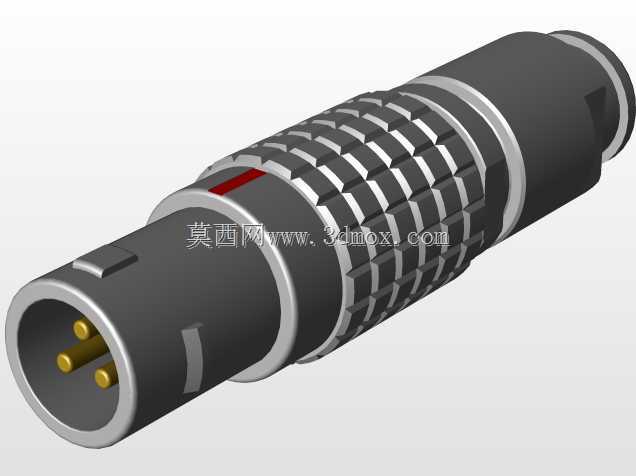

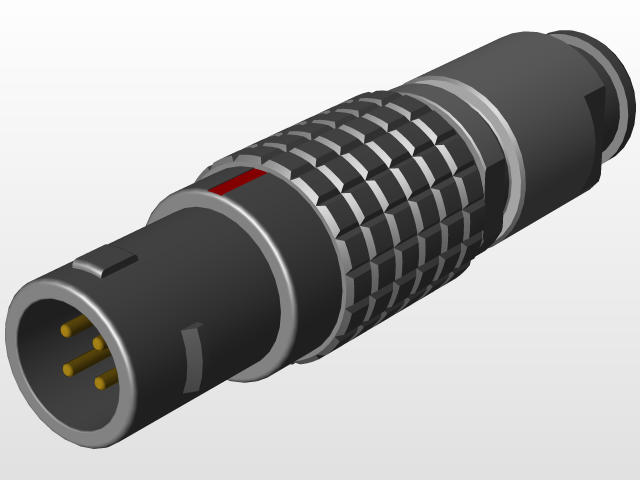

　　从外形看，插头整体呈细长圆柱状，前端为插合界面，中部是带滚花网格的握持锁紧套，尾部为线缆出线护套。前端插合面可见多芯接触件，插针沿圆周分布，外围金属壳体承担定位与屏蔽作用。插头与插座对接时采用直插方式，沿轴向推入即可完成锁紧，无需旋转螺纹；解锁时向后拉动锁紧套，内部卡爪释放，插头便可顺势拔出。这种推拉自锁机构的好处是插拔动作单一、占用空间小，在密集排布的面板上不会因转动相邻插头而干涉，也适合戴手套或在狭小腔体内盲插操作。

　　中部握持段采用密集方格滚花，目的是在插拔时增加手指与金属外壳之间的摩擦力，即便表面有油污或冷凝水也能稳定施力。滚花纹理在三维建模中属于典型的细节特征，通常通过圆周阵列或包覆纹理实现，既要还原外观，又要控制特征数量，避免整机装配时模型过于沉重。壳体上的多道环形台阶并非装饰，而是分别对应密封圈槽、卡爪容纳区、绝缘介质定位面以及尾部护套压接边界，每一段直径变化都有装配含义。

　　尾部出线端设计成渐缩护套形式，用于约束线缆弯曲半径，防止线缆在根部反复弯折导致芯线断裂。护套与壳体之间留有压接或灌封区段，装配时线缆穿入后通过尾帽压紧屏蔽层与抗拉元件，形成应力释放结构。对于便携设备而言，这一段的长度和锥度直接影响线缆引出方向，建模时需要把最小弯曲半径一并校核，避免出线后与设备外壳边缘发生剐蹭。

　　安装边界方面，这类1B系列插头属于小直径多芯连接器，外径紧凑，适合面板上多联并排布置。布局时要在插头周围预留手指握持空间，尤其是锁紧套外径大于前端插合段，相邻插座的中心距不能只按插合面直径计算，否则插拔时手指无处着力。轴向深度上，要同时计入插头本体长度、尾部护套长度以及线缆最小弯曲段，设备内部线槽走向应避开插头正后方，给线缆留出自然弯曲的余量。

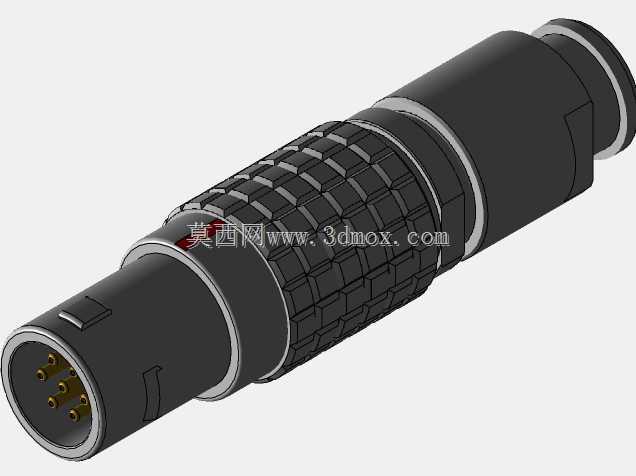

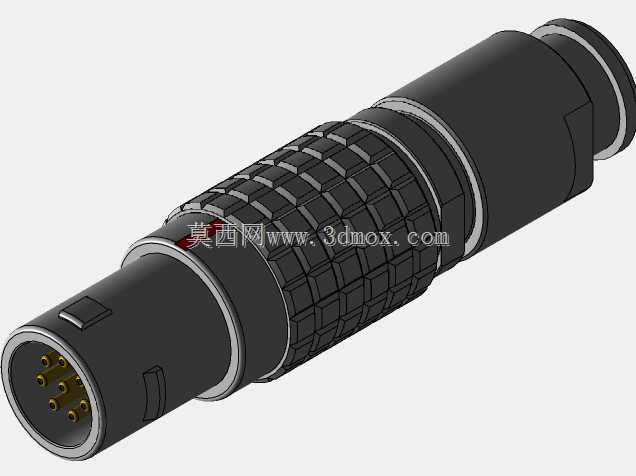

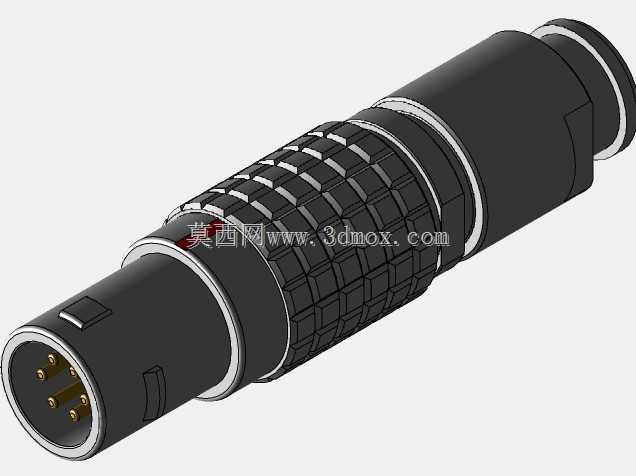

　　接触件布局上，多芯插针集中在圆形绝缘介质内，芯数规格不同时插合面孔径与排列随之变化，但壳体外形保持系列化一致，这种设计思路便于整机平台复用同一套面板开孔与安装结构，只更换不同芯数的连接器即可满足信号、电源或低频数据传输需求。金属壳体整体导通后可形成连续屏蔽路径，对弱信号测量场景尤为重要，能抑制外界电磁干扰沿线缆串入前端采集电路。

　　从建模角度看，该零件适合采用回转体加特征阵列的方式构建：先以车削轮廓完成主体壳体、锁紧套与尾套的基本形状，再处理滚花网格、卡爪窗口、密封槽和插针孔位。插合面的插针与绝缘介质需要单独装配，保证针位角度与实物一致，因为圆形连接器多芯排列具有防误插定位，键位角度错误会导致无法对接。整机干涉检查时，重点关注插头与插座对接行程、锁紧套后退空间以及尾部线缆弯折区域，这三处往往是结构评审中最容易出现问题的位置。

　　实际选型时，工程师会结合信号路数、线径、屏蔽要求和面板空间确定芯数与尾部护套规格，再依据插拔频次判断接触件镀层与壳体材质。该系列连接器凭借紧凑的圆柱外形、快速直插锁紧和可靠的屏蔽结构，在需要频繁连接与断开的精密设备中承担信号与电源传输的关键接口作用。
