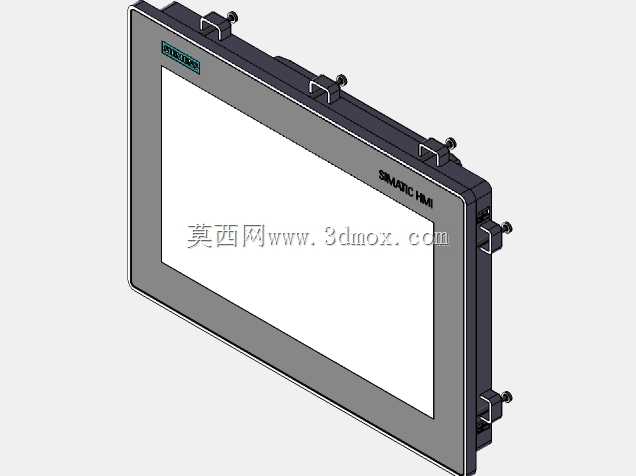

西门子MTP1200统一舒适型人机交互触控面板

在离散制造产线的主控工位、过程控制车间的操作节点、成套设备的本地操控端，这类宽屏工业触控终端是打通操作人员与设备控制系统的核心交互载体，本次呈现的MTP1200统一舒适型面板，正是面向中高端工业控制场景打造的人机交互硬件。从实际落地的场景来看，这类面板常被安装在设备控制柜的柜门正面、产线旁的立式操作支架、分布式IO站的本地操控位，替代传统的按钮指示灯阵列，将设备运行参数、工艺组态画面、报警弹窗、数据趋势曲线集中在一块屏幕上呈现，操作人员无需往返于多个操控点位，仅通过触控操作就能完成参数下发、模式切换、故障复位、数据查询等全流程操作，大幅降低现场操作的动线成本。

从功能特性上看，该款面板属于统一精智系列的12寸宽屏型号，对应订货号6AV2128-3MB06-0AX1，屏幕采用高亮度工业级液晶面板，支持多点触控操作，表面覆盖防眩光硬化涂层，即使在车间强光照射的环境下，也能保证画面内容清晰可辨，同时触控层做了抗干扰处理，佩戴普通劳保手套也能完成精准触控操作，适配工业现场的实际操作习惯。面板本体集成了标准工业以太网接口，支持Profinet通讯协议，可直接对接西门子S7系列PLC、分布式IO模块、变频器等现场设备，无需额外加装通讯转换模块，同时支持USB外设扩展，可外接U盘完成项目备份、固件升级，也能连接鼠标键盘完成复杂的组态调试操作。

从设计思路层面拆解，这款面板的结构完全围绕工业现场的严苛使用环境打造，前框采用一体化密封设计，前面板防护等级达到IP65，安装完成后可阻挡车间内的粉尘、飞溅的切削液、清洁时的喷淋水进入面板内部，适配多尘、潮湿的工业安装场景。背部的散热结构采用无风扇被动散热设计，没有机械转动部件，既避免了风扇积灰带来的散热失效问题，也消除了风扇运转带来的额外振动与噪音，可在0到50摄氏度的环境温度下长期稳定运行，适配绝大多数工业车间的环境温度范围。面板的安装固定结构采用侧边卡扣式设计，无需额外的固定螺丝，安装时仅需将面板嵌入控制柜开好的安装孔内，扳动背部的卡扣即可完成锁紧固定，单人就能完成安装作业，大幅降低现场安装的工时成本。

关于外形尺寸与安装边界，这款12寸宽屏面板的屏幕显示比例为16:9，整体外形的长宽尺寸严格按照工业控制柜的标准安装开孔尺寸设计，安装孔位的公差控制在±0.5毫米范围内，可直接替换同尺寸的老款精智系列面板，无需对原有控制柜的开孔进行二次加工，降低老设备升级改造的改造成本。面板背部的接口全部采用下沉式布局，接线完成后线缆不会突出背部的安装平面，所需的柜内安装深度仅需70毫米左右，即使是内部空间局促的小型控制柜也能顺利安装，不会与柜内的导轨、线槽、PLC模块等部件产生干涉。面板背部的四个角预留了接地端子，安装时可直接连接柜内的接地排，保证设备的电磁屏蔽性能，避免车间内变频器、伺服电机等强干扰源影响屏幕的正常显示与触控操作。

在实际的设备选型与三维建模过程中，这类面板的模型需要重点还原前框的安装密封边、背部的卡扣结构、接口的位置与尺寸、安装孔位的边界尺寸，因为在做控制柜的三维布局设计时，需要准确验证面板与柜内其他部件的干涉情况，同时要确认柜门关闭时面板背部的接头与线缆不会碰到柜内安装的元器件，还要提前预留出接线操作的手部空间，避免实际安装时出现空间不足无法接线的问题。另外面板前框的突出厚度、屏幕的显示区域边界也需要准确还原，在做设备的人机工程学验证时，需要模拟操作人员的操作视角与触控 reach 范围，确认屏幕安装高度与角度是否符合现场操作人员的操作习惯，避免长期操作带来的疲劳问题。
