欧洲信用卡读卡器SKP96IC结构总成

　　这套结构对应金融自助设备里常见的插卡式读卡单元，型号指向SKP96/IC一类欧洲标准信用卡读取模组。它不是单独一块电路板，而是把卡片导向、触点读取、位置检测、主板安装和设备机架固定整合在一起的功能总成。实际使用时，用户将银行卡或IC卡沿前端插口推入，机构先约束卡片姿态，再让读写触点与卡片芯片或磁道信息区域建立可靠接触；内部传感与检测元件负责判断卡是否到位、是否完全插入、是否存在异常滞留，从而给主控板提供启停、读写和退卡信号。

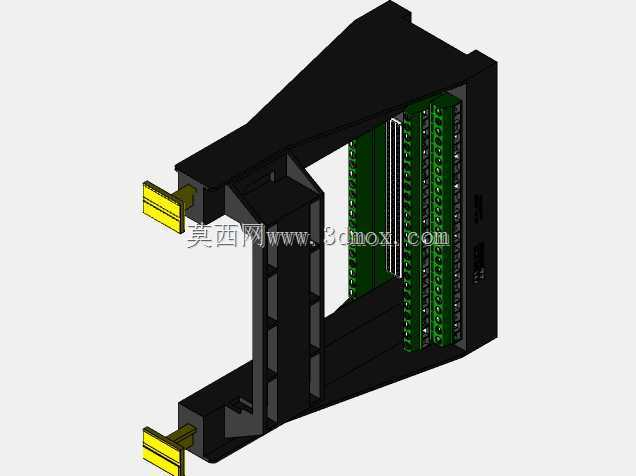

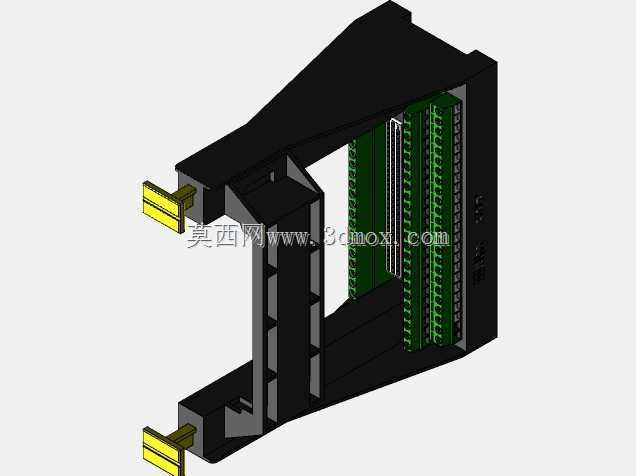

　　从整机布置看，该模组多用于ATM、自助缴费机、停车场缴费终端、加油站支付柱、票务机以及柜面金融外设。此类场景对读卡部件的要求并不只在“能读卡”，更在于长期高频插拔下的导向稳定性、卡片防歪斜能力、触点寿命以及维护更换效率。模型中黑色主体承担外壳与安装骨架作用，内部绿色电路板沿卡片通道侧向布置，多排接线端子集中在板边，便于与终端主控、电源和检测信号连接。前端黄色插接口形成明显的卡片导入区域，两侧或上下导向面把卡片从较宽松的入口逐步校正到精确读取位置，避免因用户插卡角度偏差造成触点偏位、卡滞或读头损伤。

　　结构设计上，卡片通道是核心。通道宽度、高度和导入倒角需要围绕标准卡片厚度与长宽尺寸控制：入口处通常保留一定容错，方便用户盲插；进入中段后，导向筋、侧壁和限位面逐渐收束，使卡片只能沿规定轴线运动；在读卡位置附近，定位精度要求最高，因为IC触点或磁头读取区域对偏移量敏感。若通道过紧，温湿度变化、卡片轻微弯曲或异物进入都会增加插拔阻力；若通道过松，则可能出现卡片抖动、接触不良或反复读写失败。工程建模时需要把这些间隙、拔模斜度、筋位厚度和装配公差一起表达，而不是只画出外观壳体。

　　电路板与端子排的布置体现了设备维护思路。绿色PCB沿模组内侧竖直安装，板上密集端子用于信号接入和外部线束连接，这种排布可以缩短内部走线，并让维修人员在拆下终端侧板后较快检查接线状态。板卡与黑色机架之间应预留固定孔、支撑柱和防震间隙，避免终端运输或频繁机构动作导致焊点受力。读卡触点、检测开关或光电传感位置通常靠近卡片通道，模型中虽然以总成形式呈现，但在结构评审时仍需关注触片压下行程、卡片到位触发点以及退卡过程中信号释放顺序。

　　安装边界方面，这类模组一般作为嵌入式部件装入金融终端面板后方。前端插卡口需与设备外门板的开孔对齐，周围要预留卡片进入空间，不能让面板边框遮挡用户插卡动作；后端和侧面则要留出线束弯曲半径、板卡维修空间以及固定螺钉操作空间。黑色外框的折边、凸台和安装孔决定了它在机柜内的定位方式，设计时应同时校核模组与门板、金属支架、主控盒和走线槽之间的干涉关系。对于自助设备而言，读卡器属于易维护模块，通常要求在不大范围拆解整机的情况下完成更换，因此固定方式宜简洁可靠，接插件位置应便于盲插或目视操作。

　　从功能安全角度看，金融读卡模组还要考虑异物、误插和防撬需求。入口导向结构不能让薄纸片、异物轻易进入核心通道；卡片通道内部应避免形成容易积灰的死角；关键传感器位置需能区分正常卡片、半插状态和异常阻挡。模型中的机架形态带有明显的包覆与支撑特征，外侧黑色结构既保护内部板卡，也为读头和端子区域提供屏蔽与安装刚性。黄色入口件在视觉上提示插卡位置，在结构上也可作为耐磨导入件承受卡片反复摩擦。

　　三维建模时，应把外观件、PCB、端子、插接口和内部支撑关系分层处理，尤其要还原卡片运动方向、通道中心线和安装基准面。对选型人员来说，可借助该模型检查终端面板开孔、模组插入深度、后方线束空间以及维护拆卸路径；对结构工程师来说，重点不在渲染效果，而在确认卡片从入口到读取位的全过程是否顺畅、触点压合是否稳定、板卡固定是否可靠、模组与机柜边界是否存在干涉。整体来看，这是一套面向金融支付与自助服务终端的读卡传感总成，结构紧凑，接口明确，适合用于支付设备内部布局校核、安装结构设计和读卡模块选型验证。
