现场布线时,电缆从机柜、接线盒或传感器外壳的穿线孔进入,最容易出问题的位置往往不是端子排,而是孔口这一段。电缆长期受拉、反复弯折、随设备振动晃动,护套会在金属孔边被磨破,芯线绝缘层出现疲劳裂纹,密封也会随着线缆窜动而失效。这个M16x1规格的电缆密封套,就是针对这类孔口连接场景做的结构件,把穿线位置的固定、密封和线缆根部保护整合在一套接头里。
从使用位置看,这类接头常见于控制柜底板、传感器外壳、机床接线盒、户外检测装置以及需要频繁移动拖链的设备端。安装时,带外螺纹的主体穿过面板开孔,内侧用锁紧螺母压紧,把接头固定在箱体上;电缆从尾部穿入,前端密封圈环抱电缆外护套,随着压紧螺母旋入,密封圈被轴向挤压产生径向收缩,从而抱紧电缆并封堵穿线间隙。这样既可以阻挡水、粉尘和油雾进入箱体,也能限制电缆在孔口处来回窜动。

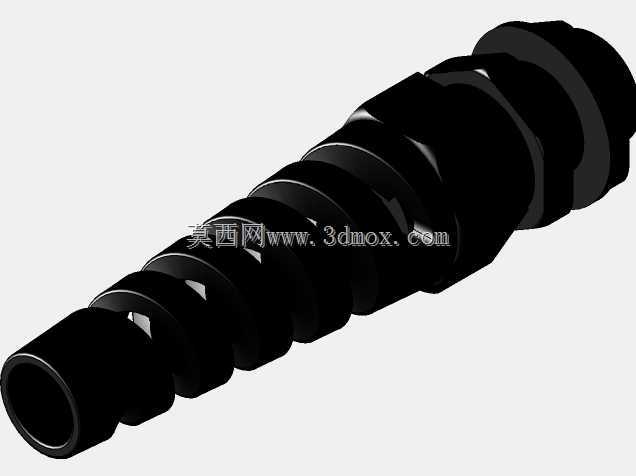

这个模型比较突出的部分是尾部多级锥形应力释放结构。它不是简单在接头后面留一个短喇叭口,而是做成多段递减的柔性护套形态,靠近接头本体的位置较粗、刚性较强,向电缆出口方向逐渐变细。电缆在出口处发生弯曲时,弯曲半径被强制放大,弯折点也不会集中在密封圈边缘或金属孔口,而是分散到较长的锥段上。对拖链、移动机械手、便携式检测设备这类线缆会随设备反复摆动的场合,这一结构能明显降低护套折痕和芯线断线概率。
建模时需要把功能分区表达清楚。前端螺纹段承担面板安装,螺纹规格、六角压紧位和锁紧螺母外径决定了开孔尺寸与扳手空间;中部密封腔放置弹性密封圈,内部锥面和压盖行程直接影响抱紧范围;尾部应力释放段则要兼顾柔性和支撑,台阶外径、锥段长度、内孔过渡圆角都不能随意处理。若内孔在密封圈出口处形成锐边,电缆受拉时会被切割;若尾段过长却没有逐级变薄,弯曲时又会显得过硬,无法把弯折引导到合适区域。
外形尺寸的校核要围绕安装边界展开。M16x1螺纹对应的面板开孔、螺纹有效长度和箱体壁厚需要匹配,过短会导致螺母无法压紧,过长则会占用箱内走线空间。接头外侧六角部位要预留扳手旋入空间,不能与相邻接头、线槽或加强筋干涉。尾部锥段的最大外径决定了密集排布时的中心距,若多只接头并排安装,只按螺纹外径留孔往往不够,应力释放段根部和压紧螺母外缘更容易相互顶住。
电缆通过直径也是选型时的关键边界。密封圈内孔要与电缆外径匹配,过大会压不紧,过小则装配困难,甚至把电缆护套挤伤。模型中尾段内孔应保持平滑过渡,不能出现台阶突变;电缆弯曲时,内孔出口边缘应做圆角处理,使护套在摆动过程中承受面接触而不是线切割。对于需要屏蔽接地或抗电磁干扰的场合,还可以在相同外形基础上调整内部结构,增加屏蔽环或接地爪,但外部安装边界通常保持一致。
从三维结构检查角度看,装配关系要重点看压紧螺母旋入后密封圈的压缩空间、尾段与本体的同轴度,以及电缆穿入后是否存在弯折干涉。接头虽然属于小件,但它处在设备防护和线缆可靠性的交汇点上,尺寸链稍有偏差,就可能造成防护失效或线缆早期损坏。把螺纹、密封、锁紧和应力释放几段连续建出来,才能在布线设计阶段准确判断开孔、间距、弯曲半径和维护操作空间。
