20×20铝型材直角加强连接角件

　　在自动化产线框架、机器人外围防护、小型实验台架以及桌面级设备搭建中，20×20规格铝型材是使用频率极高的基础型材。这类型材截面紧凑、重量轻，配合T型槽螺母可以快速拼出机架、导轨安装面、传感器支架等结构，但两根型材垂直拼接时，仅靠端面贴合和内置螺母往往无法承受侧向弯矩，长时间受振动后容易出现接缝松动、角度偏移。这款直角角件正是针对该痛点设计的加强连接件，专门用于20×20挤压铝型材的90度拐角加固。

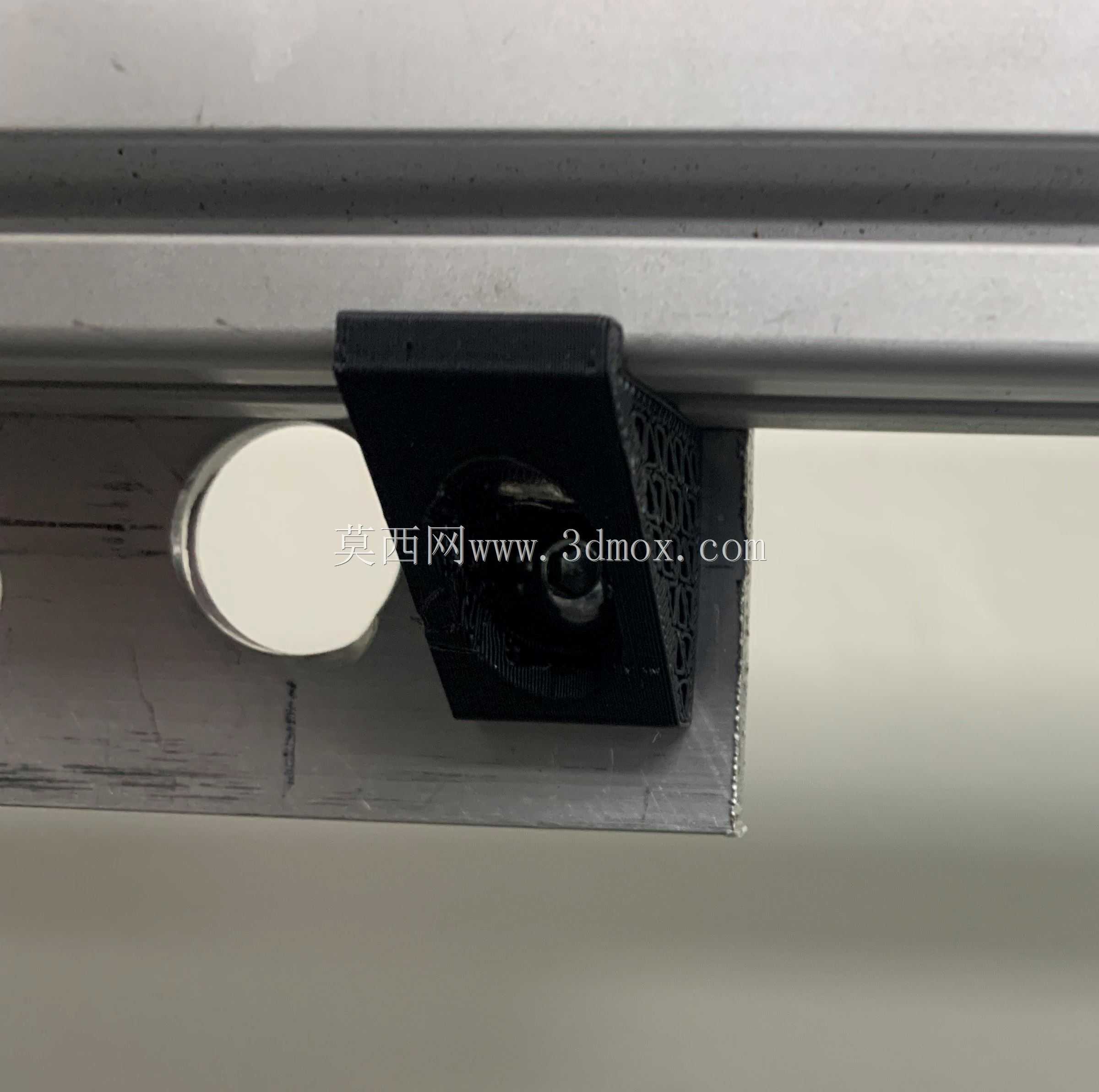

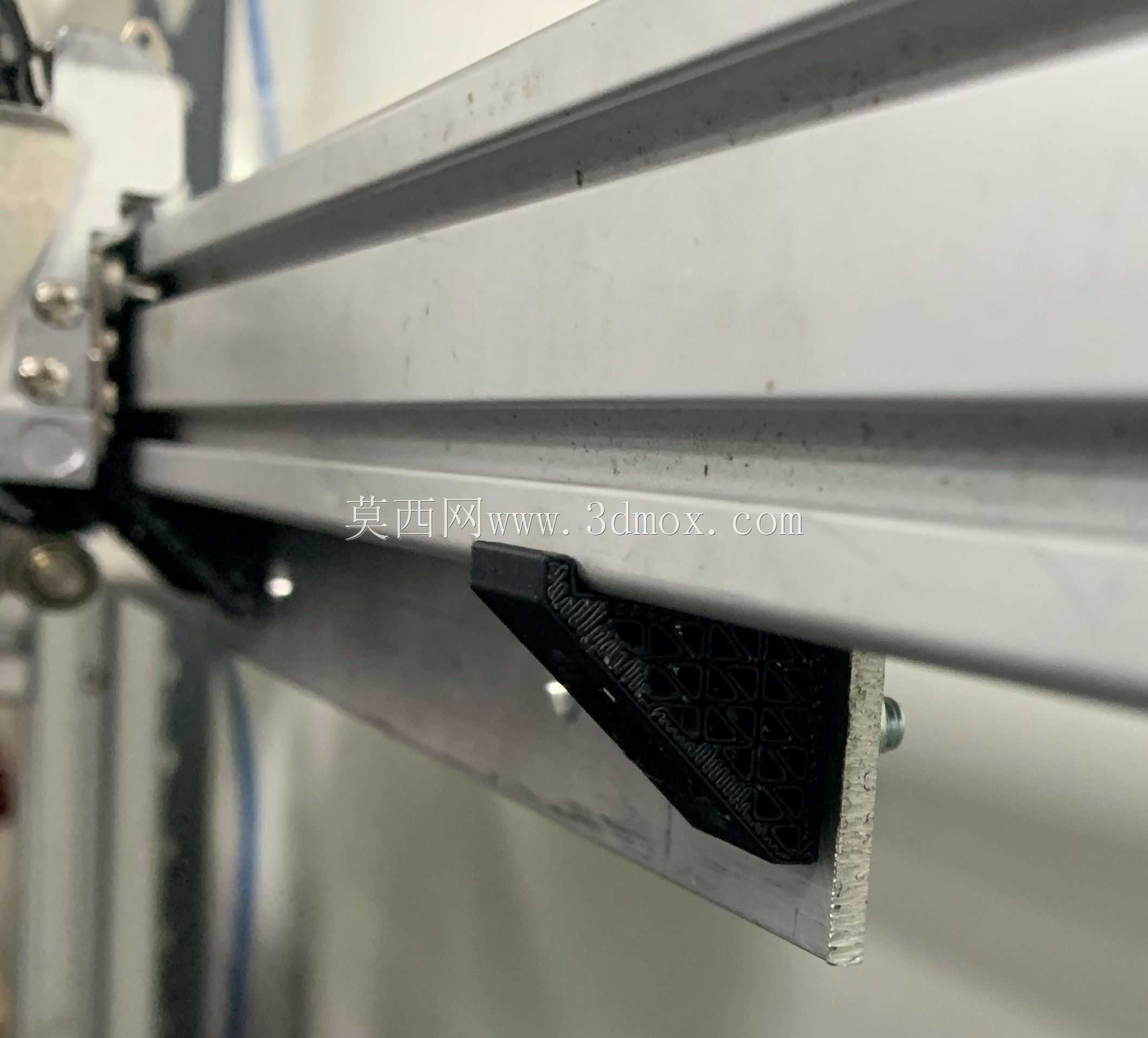

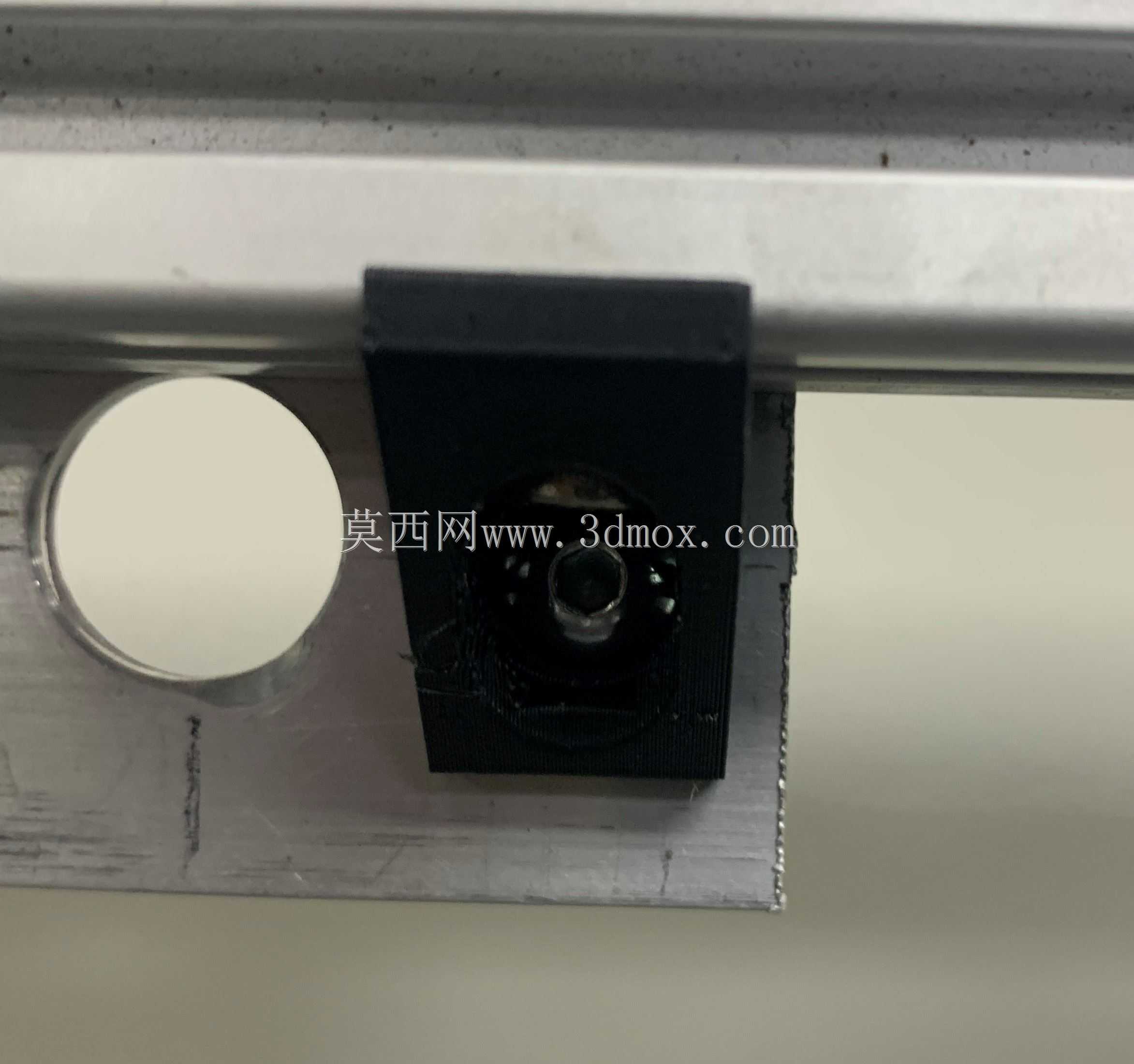

　　从实际装配逻辑看，角件的两个互相垂直的贴合面分别压在两根型材的外侧槽面上，通过M5按钮头螺钉与内六角螺钉穿过角件预留孔，锁紧到型材槽内预置的T型螺母或弹片螺母上。相比常见的薄片状压铸角码，该件在拐角内侧增加了大面积三角支撑腹板，把原本悬空的拐角区域变成连续的承力结构，螺钉受拉、腹板受压剪的力流路径更短，能明显提升节点的抗扭与抗弯能力。

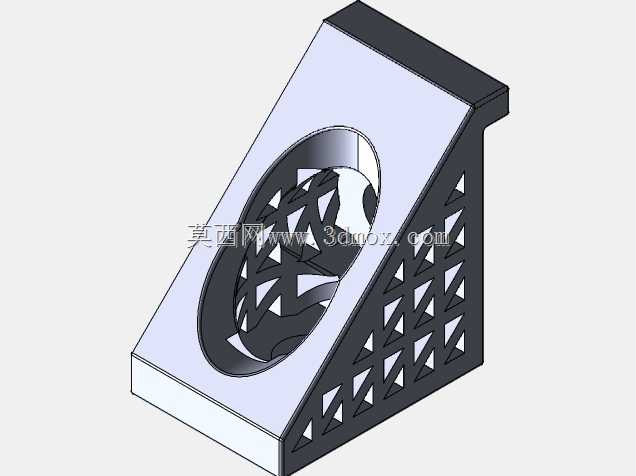

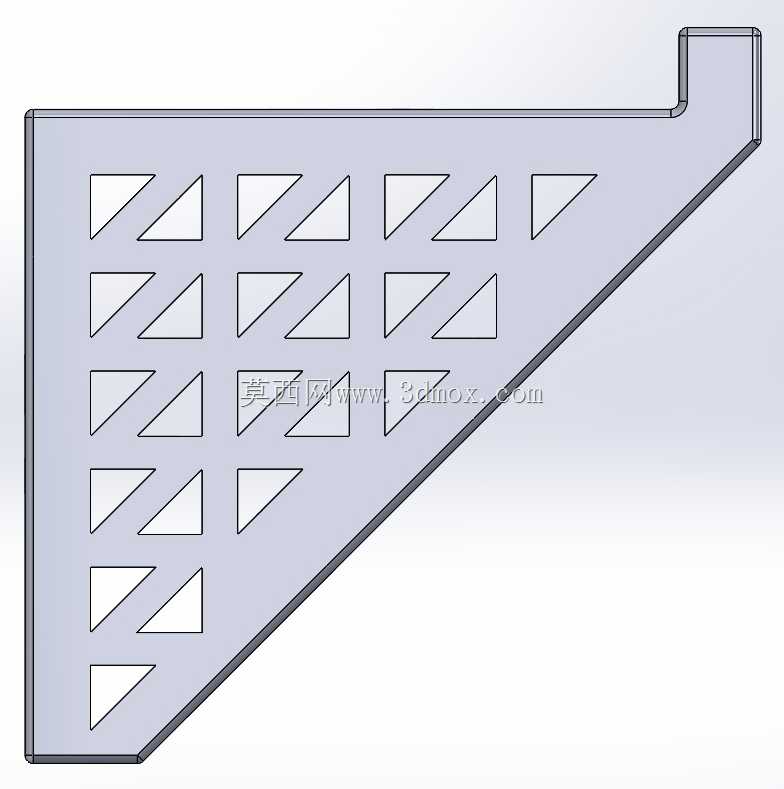

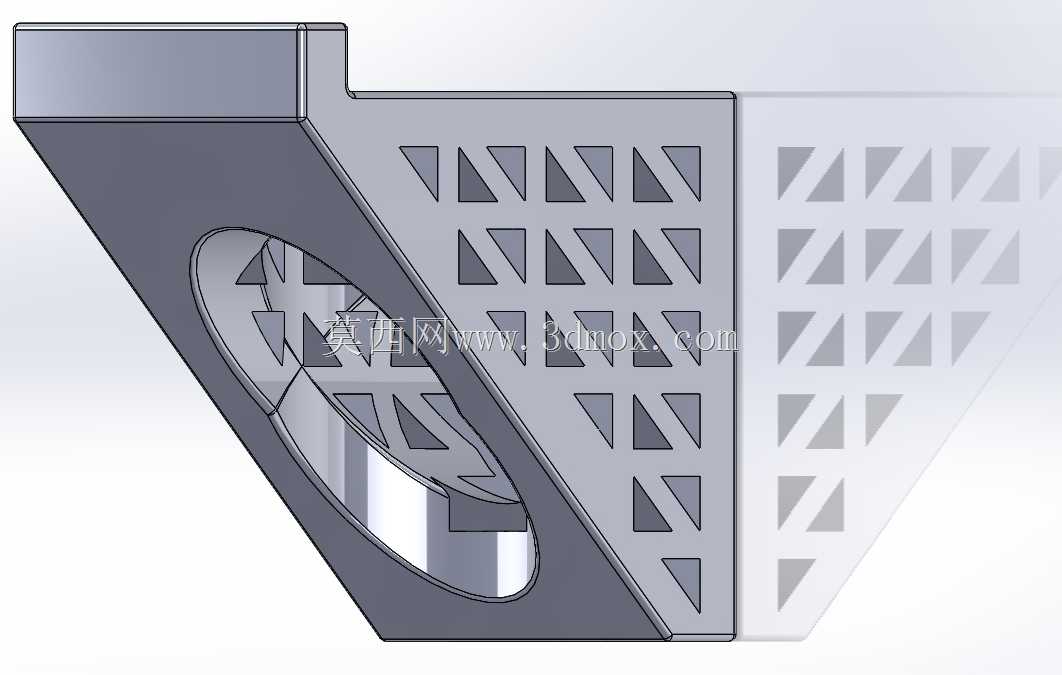

　　n结构设计上没有采用整块实心三角板，而是在腹板上布置了规律排列的三角形镂空填充。这种处理方式在3D打印工艺下尤为实用：三角形网格本身具有良好的稳定性，镂空后既保留了腹板的支撑刚度，又显著减少材料消耗和打印耗时，同时降低了实心大截面打印时因冷却收缩引起的翘曲风险。角件中部还开设了较大的圆形避让孔，该孔可用于穿过线缆、气管，或避让型材端部突出的螺钉、螺母，也方便在密集框架中观察内部装配情况，避免角件与其他管线干涉。

　　n外形边界方面，角件两翼分别对应20×20型材的安装面，贴合面宽度与型材槽面匹配，安装后不会过度突出于型材外轮廓，适合防护栏、设备外框等对外观和空间有要求的场合。M5安装孔的位置按常用20系列型材槽距布置，孔位周边做了局部加厚，以分散螺钉锁紧时的压应力，防止塑料件在反复拆装后出现孔口开裂。

　　n在3D打印制作时，建议将角件以贴合面方向合理摆放，使层纹方向尽量贴合主要受力路径，三角镂空结构无需额外支撑即可成型，后处理只需去除少量毛刺即可装配。若用于载荷较大或持续振动的工位，可选择PETG、ABS或尼龙等韧性较好的材料；轻载定位、教学实验场景下使用PLA也能满足需求。

　　n应用场景上，这类角件既可以用于工业铝型材机架的拐角加固，也常见于机器人技术实训平台、自动化检测工位、小型传送带侧边导向架、传感器安装立梁以及3D打印机框架改造。设计者在建模时需要重点保证两贴合面的垂直度、孔位与型材槽道的同轴度，以及镂空腹板到安装孔之间的最小壁厚，避免因壁厚过薄导致应力集中。整体来看，该角件把标准型材连接、轻量化镂空和3D打印工艺性结合在一起，是小型框架节点加强中比较实用的一类结构件。
