商用车六片叠层钢板板簧悬架总成

　　这套叠层钢板板簧总成是商用车非独立悬架系统里承担承载与缓冲功能的核心弹性部件，整套结构由六片长度逐级递减的合金弹簧钢片叠合而成，整体沿纵向呈平缓外倾弧形，外倾角度设定为120毫米对应的弧高落差，适配直径不超过62毫米的圆管车轴安装场景，常规同结构组件的额定承载上限可覆盖1500千克级的载货工况，广泛应用在轻型货运卡车、低速农用运输车、厂区重载转运拖车、小型工程作业车辆的底盘悬架布局中。

　　从实际装车的功能逻辑来看，多片叠层的板簧结构并非单纯靠单片钢板的弹性实现缓冲：最长的主片两端卷制出同轴圆柱卷耳，用来和底盘车架上的吊耳、固定支架形成铰接配合，车辆行驶过程中车架传递的垂向载荷会先作用在板簧中部的安装座区域，再顺着各层钢片向两端卷耳扩散，短钢片会在主片受载变形时逐步贴合参与承力，空载时只有最上方几片长钢片提供弹性刚度，重载时全部钢片完全贴紧，整体刚度随载荷上升自然增大，刚好兼顾空车行驶的平顺性和满载状态下的抗变形能力。钢片之间预留的微小间隙在受压形变时会产生微量滑动摩擦，还能顺带衰减路面传来的高频振动，减少冲击直接传递到车架货箱的幅度。

　　整套总成中部的安装固定结构做了非常明确的装配边界设计：中心位置布置一块带四个螺栓孔的方形压装垫板，四根紧固螺栓从上往下贯穿垫板、穿过所有钢片对应的中心定位孔，把叠层钢片在中部牢牢锁止，避免钢片之间出现横向窜动；垫板下方搭配U型骑马螺栓，从车轴下方环抱穿过垫板两侧的通孔后用螺母锁紧，直接把整套板簧总成和下方车轴刚性固定在一起，安装时只要保证U型螺栓的环抱内径适配62毫米直径车轴，拧紧螺母后就能完成板簧与车轴的定位，不需要额外焊接轴体，后期维保更换钢片时拆解骑马螺栓即可逐层拆分。沿板簧弧身还布置了两处钢制卡箍，分别卡在叠层钢片的左右段位置，卡箍的作用是在板簧回弹、各钢片反向变形张开时，限制下层短钢片的分离位移，避免钢片端部在大冲击下错位翘曲，同时也能约束钢片横向的相对滑动，保证叠层结构始终对齐。

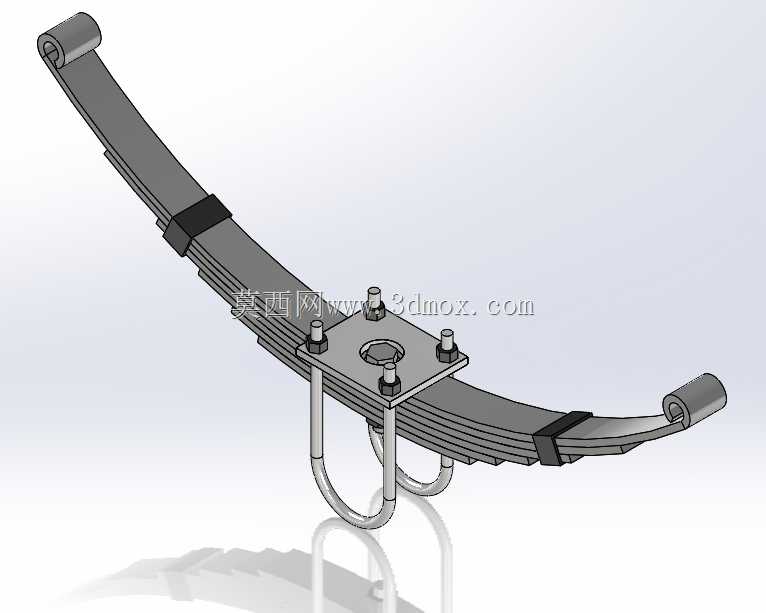

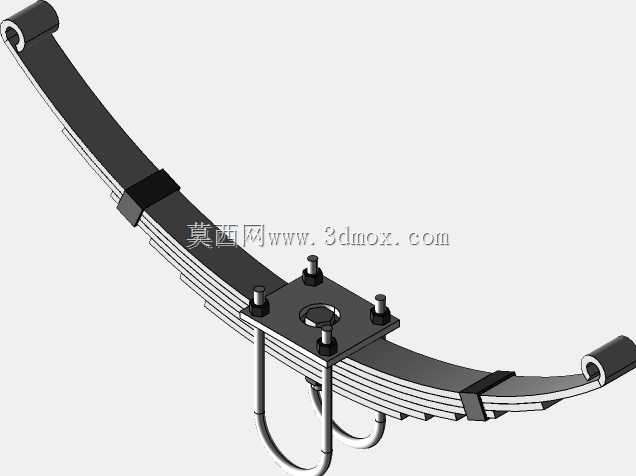

　　建模过程中对各部件的装配关系做了完全还原：主片两端的卷耳做了同轴通孔处理，预留了穿入铰接销的安装空间，卷耳内径匹配常规轻型车悬架销的尺寸公差；每一片钢片的弧面曲率都做了对应匹配，自由状态下短钢片和长钢片仅在中部区域贴合，两端保留均匀间隙，模拟实际钢板弹簧“渐变刚度”的工作特性；U型螺栓的弯曲圆角、螺纹段长度、垫板上的沉孔位置都按照实际装配逻辑绘制，卡箍的卡扣结构也还原了包裹钢片侧边的形态，没有出现结构干涉。在底盘布局选型时，这套板簧的安装边界非常清晰：两端卷耳的中心距决定了悬架在车架上的前后吊耳安装跨度，中部垫板到车轴下沿的距离由U型螺栓的直线段长度决定，板簧最大动挠度对应的弧面下压空间需要在车架下方预留足够余量，避免满载极限冲击时板簧直接撞击车架横梁。和单片抛物线弹簧相比，多片板簧的结构容错率更高，即便某一片钢片出现疲劳裂纹，其余钢片仍能临时承载，不会立刻出现悬架断裂失效，非常适合运维条件有限的城郊货运、农用转运场景；钢片表面的黑化处理对应实际产品的喷塑防锈工艺，可应对雨天、泥泞路段的涉水腐蚀工况，整套结构没有复杂的精密配合件，生产成本低、维保替换难度小，是轻型载货车辆悬架里经过长期工况验证的成熟承载结构。
