仿真比例火车模型走行部底盘结构

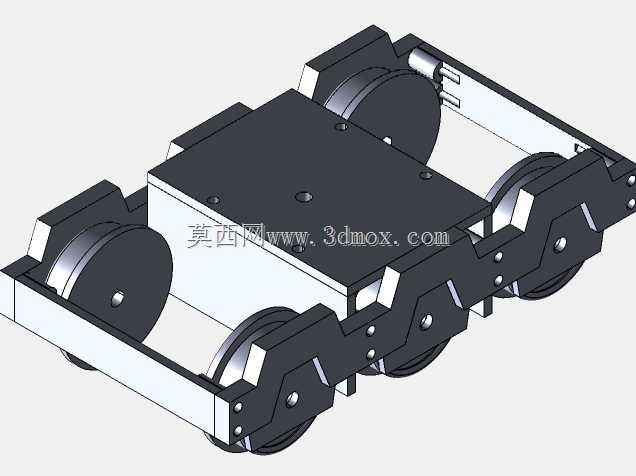

　　这套结构面向缩比轨道车辆的走行部搭建需求，核心处理的是车厢下部从车体底架到轮轨接触区域之间的布置关系。实际制作静态展示件或可动轨道模型时，下部空间往往最容易被忽略：车壳外观完成后，轮对位置、转向架轮廓、排障器边界、挂钩安装面和轨道之间如果没有统一约束，装车后很容易出现轮对压不上轨、转向架转动干涉、车钩高度不一致等问题。该模型把这些下部构件集中表达，便于在设计阶段先确认走行部与车体、轨道之间的配合关系。

　　从应用场景看，这类底盘结构主要用于1:31至1:32左右的模型列车制作，适配轨距约53mm的轨道系统。它不是单纯的外观摆件，而是承担车体支撑、轮对导向、转向架回转和端部连接功能的基础部件。车头或车厢壳体可以固定在底盘上方，下部转向架通过铰接或限位结构相对车体转动，使模型通过曲线轨道时，前后轮对能够随轨道方向自然偏转。对于需要在桌面轨道、展示沙盘或教学演示轨道上运行的车辆，底盘的轮距、轴距和下部净空直接决定车辆能否稳定通过直线、弯道和道岔区域。

　　结构设计上，轮对与侧架区域按照真实机车下部走行部的视觉比例进行简化。车轮踏面需要与轨头形成稳定接触，轮缘则负责在横向偏移时限制脱轨趋势，因此建模时不能只按普通圆柱轮处理，轮缘高度、踏面锥度和内侧距都应围绕轨道断面留出合理间隙。转向架侧架、弹簧承托区和轴箱位置采用实体轮廓表达，既保留机械识别度，也避免过多细小零件导致打印或加工困难。对于手工制作场景，这种简化方式有利于后续用树脂、塑料板、金属片或机加工件进行拆分制造。

　　车体下部的主底盘承担安装基准作用。上方需要预留与车壳连接的平面或定位柱，下方则要布置转向架安装位、端部连接件和排障构件。底盘宽度不能侵入转向架摆动范围，长度方向需要同时考虑前后轮对轴距、车端挂钩位置以及端部缓冲件的突出量。模型通过弯道时，转向架相对车体绕竖直中心回转，若底盘下缘过低或侧部约束过紧，轮对和侧架会在偏转时与底架发生摩擦；若间隙过大，又会造成转向架晃动、外观松垮。因此在三维布置时，应通过运动包络检查转向架在最大转角下的空间边界。

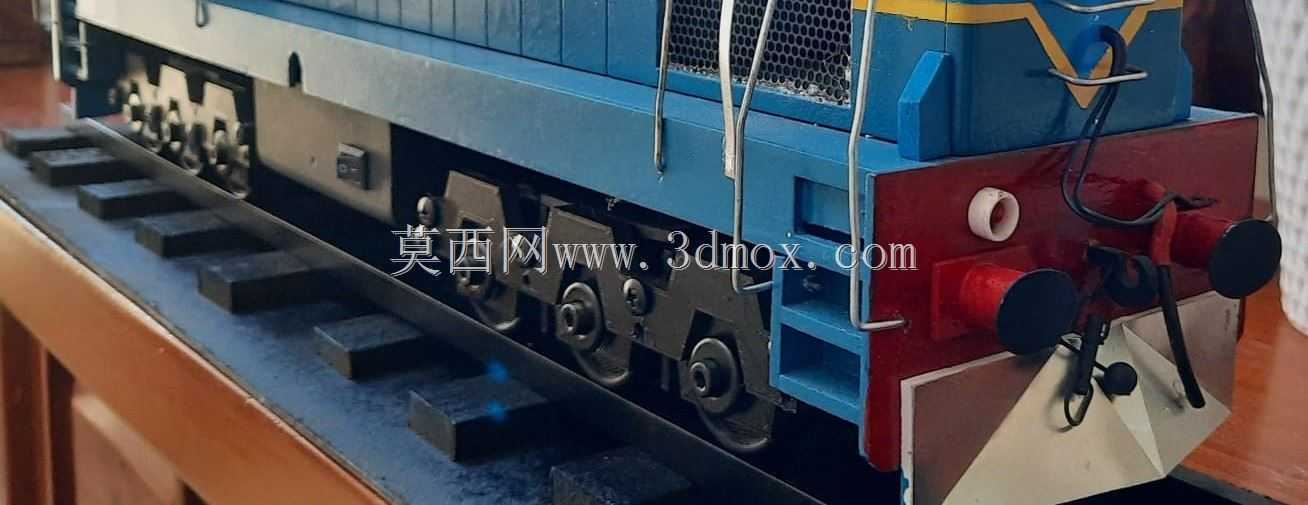

　　端部区域的功能细节也在模型中有所体现。前端红色车下部设置了缓冲、连接和排障相关构件，车钩附近的安装面需要与底盘中心线保持对称，避免连挂时两车高度错位。排障器位于轨面上方，其下缘与轨道顶面之间应保留安全间隙：过低会在轨道接头或坡道处剐蹭，过高则削弱真实感。风管、扶手和端部连接件可以作为外观增强特征，但在可动模型中应控制其伸出范围，防止车辆通过小半径曲线时与相邻车辆或轨道设施相碰。

　　建模过程中，建议先以轨面为基准建立装配骨架，再向上下分别展开轮对、转向架、底盘和车壳。轨距确定后，左右车轮内侧距、轮缘厚度和轨道宽度形成第一组尺寸链；转向架轴距确定后，弯道通过能力和底盘长度形成第二组尺寸链；车钩高度确定后，端部缓冲件、排障器和车体底面形成第三组尺寸链。三组尺寸链相互影响，不能孤立调整。尤其是车体底架与转向架之间的回转中心，应落在转向架合理支承区域内，使整车重量通过侧架和轴箱传递到轮对，而不是由外观件承受。

　　在制造与装配方面，该结构适合拆分为底盘主体、转向架框架、轮对、车钩安装座和端部附件。轮对可采用金属轴配塑料或金属车轮，以提高滚动稳定性；转向架侧架若用于静模，可与底盘一体成型，若用于动态运行，则应保留转动间隙和耐磨接触面。底盘上的安装孔、定位槽和卡扣位置应围绕装配顺序设计，确保轮对先装入转向架后，转向架仍能方便地固定到底盘下方。对于后期加装电机、齿轮箱或供电触点的改造需求，底盘中部还需要预留足够的内部空间，避免传动机构与车体下部干涉。

　　整体来看，该模型的价值在于把火车模型车厢下方容易被外观掩盖的机械关系明确呈现出来：轮对如何落在轨道上，转向架如何相对车体回转，底盘如何承托车壳，端部连接件如何保持连挂高度，排障器如何避开轨面。围绕这些约束进行三维设计，可以减少手工试装中的反复修配，也能让比例模型在展示和运行之间取得平衡。
