费斯托电磁阀底座歧管挤压安装支架

　　这套支架结构面向气动控制回路里电磁阀组与底座歧管的集中安装需求，常见于自动化产线的阀岛布置、设备气动控制柜内部走线走管、多工位执行机构的气源分配节点。现场使用时，多联电磁阀往往需要成排固定在Festo底座或歧管上，若直接零散锁附在钣金面板上，不仅装配孔位难以对齐，后期维护拆换单阀时还要反复拆装周边管路，效率很低。该挤压支架正是为解决这一痛点而设计：通过一体挤出成型的长条型材本体，提供连续、规整的安装基准面，阀组可沿长度方向按需排布，歧管嵌入对应槽位后由侧面结构限位，整体形成刚性的安装模块。

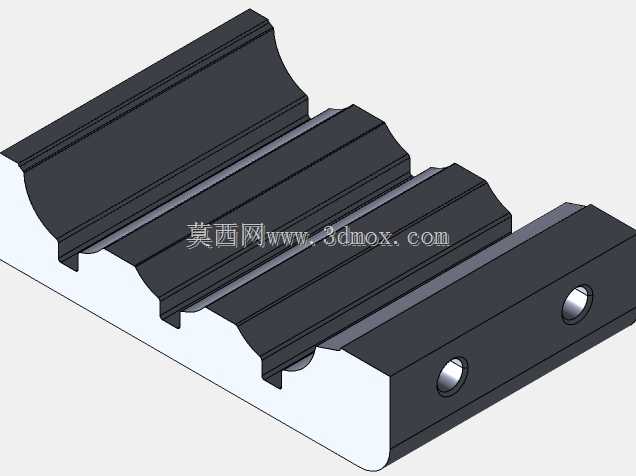

　　从结构特征看，支架本体采用挤压工艺成型，截面沿长度方向保持一致，上部开设多道平行的弧形承托槽，槽型弧度与歧管圆管外壁相贴合，能够限制管路径向窜动；相邻槽之间保留凸起的加强筋，既分隔不同气路通道，又显著提升型材的抗弯截面模量。支架端部及侧面加工有贯通的安装孔，孔位经过沉台或倒角处理，紧固件装入后头部不外露干涉，可通过螺栓将整个阀组模块锁附到设备机架、安装板或控制柜背板上。端部的横向孔位还可用于端盖固定或拼接定位，当所需阀位数超过单根型材长度时，能够实现多段支架对接延展。

　　设计思路上，挤压成型方式本身就适合这类等截面、长尺寸的安装件：模具一次开出截面，后续按实际阀组数量裁切任意长度，再补加工安装孔即可，省去了逐件铣削外形的工时，批量制造成本低且一致性好。截面壁厚分布经过权衡，承托槽底部保留足够材料承受管夹锁紧力与管路振动，侧壁在保证刚性的前提下做了适度减薄，控制整体重量。弧形槽与歧管的配合面不需要过高的表面粗糙度，挤压出材后的自然表面即可满足定位要求，关键尺寸集中在孔位间距与槽底高度，这些在后续机加工工序中保证。

　　关于外形尺寸与安装边界，支架为长条形模块，长度依据联阀数量裁切，宽度方向覆盖多排歧管槽，整体高度较低，装入控制柜后不会过多占用柜内纵深空间。安装时需预留的边界包括：支架两端紧固件的扳手操作空间，上方歧管插接气管后的弯曲半径，以及侧面电磁阀接线插头的插拔距离；锁附孔的孔距建议匹配机架上常用的铝型材槽距或钣金安装孔网格，避免现场二次打孔。模型中各槽位、孔位与端部结构均按实际装配关系建立，弧形承托面、加强筋与安装孔之间的衔接过渡完整，可直接用于干涉检查、安装布局校核与出图加工，结构设计人员也可在此基础上调整槽数、孔距或截面壁厚，适配不同规格的歧管直径与阀组组合。
